محل منبع: | چين |
---|---|
نام تجاری: | TOBO |
گواهی: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
شماره مدل: | ASTM 304 / 316L |
مقدار حداقل تعداد سفارش: | 1pc |
قیمت: | negotiation |
جزئیات بسته بندی: | CASE CASE OR PALLET چوب و چوب |
زمان تحویل: | 15 روز کاری |
شرایط پرداخت: | T / T، D / P، D / A، وسترن یونیون |
قابلیت ارائه: | 9800000PCS در هر ماه |
نام محصول: | آرنج فولاد ضد زنگ | تایپ کنید: | آرنج ، سه راهی ، کاهنده ، کلاه ، فلنج ، لوله |
---|---|---|---|
کاربرد: | صنعتی | فن آوری: | جعلی |
OD:: | 60.30-610.00 میلی متر | درمان سطحی:: | شن و ماسه ، شن و ماسه ، شن و ماسه |
شعاع: | دو بعدی سه بعدی 5 بعدی | ||
برجسته: | فولاد ضد زنگ 90 درجه آرنج,آرنج آرنج جوش |

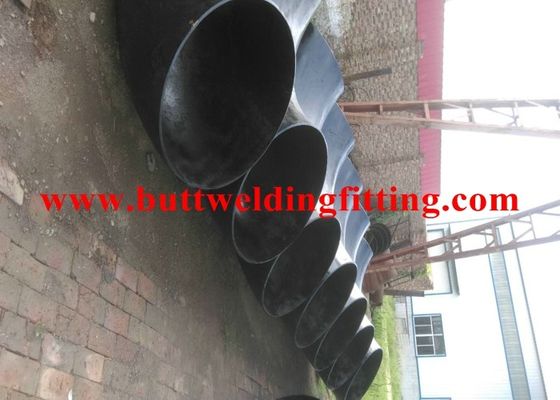

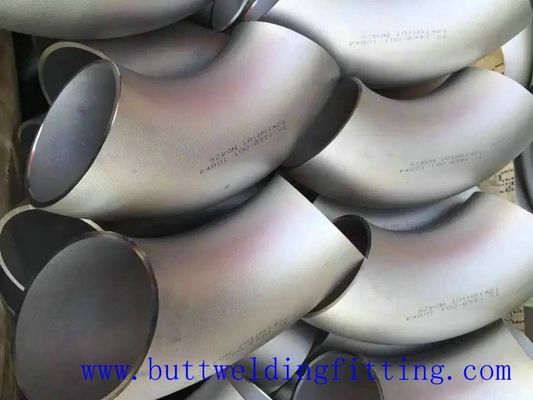

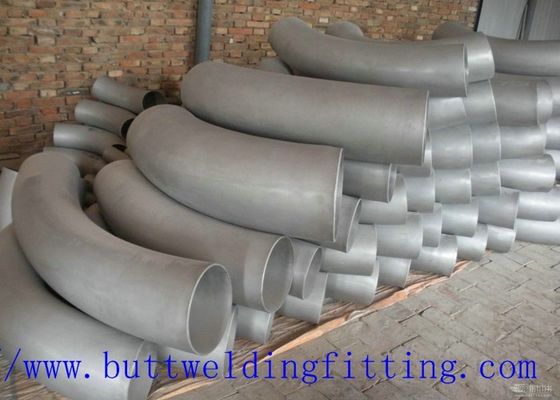

فولاد ضد زنگ 304 / 316L لوله آرنج 90Degree LR آینه به پایان رسید
اندازه:
5 "-62" اینچ، DN15-DN1480
ضخامت دیوار: Sch5-Sch160 XXS
مواد:
فولاد کربن: ASTM A234 WPB، WPC، ASTM A420 WPL1، WPL3، WPL6، WPHY42، 46، 52، 56، 60، 65، 70
فولاد آلیاژی: ASTM A234 WP1، WP12، WP11، WP22، WP5، WP7، WP8، WP91 API5L X42 X52 X56 X60 X65 X70 X80
فولاد ضد زنگ: ASME A403 WP304، 304L، 316، 316L، 310
استانداردهای: ANSI، DIN، JIS، GB، ASTM، JB، SH، YB، SY، HG، API ASME
استفاده:
نفت، مواد شیمیایی، برق، گاز، متالورژی.
آرنج لوله ما به طور گسترده ای در بسیاری از صنایع مانند تولید برق، نفت، گاز طبیعی، مواد شیمیایی، کشتی سازی، گرمایش، کاغذ سازی، متالورژی و غیره استفاده می شود.
فولاد آفتابی تولید کننده، صادر کننده و تامین کننده 45 درجه لبه رادیوس آرنج است. 45 درجه لبه رادیوس آرنج ساخته شده با استفاده از مواد اولیه برتر. لب به لب جوش 45 درجه LOng Radius Elbow برای اتصال لوله های با قطر های مختلف استفاده می شود و کاربرد گسترده ای در مواد شیمیایی مختلف، صنایع ساخت و ساز، کاغذ، سیمان و کشتی سازان دارد.
ما تجهیزات پیشرفته ای را برای ساختن آرنج Long Radius 45 درجه (1D D711.2 ~ D1219.2) به کار برده ایم که می تواند نه تنها کیفیت محصول را بهبود بخشد، بلکه مواد خام را نیز ذخیره می کند.
اندازه:
آرنج بدون درز: 1/2 "~ 24" DN15 ~ DN600
آرنج جوش: 6 "~ 72" DN150 ~ DN1800
ضخامت دیوار :
sch10، sch20، sch30، std، sch40، sch60، xs، sch80، sch100، sch120، sch140، sch160، xxs، sch5s، sch20s، sch40s، sch80s
حداکثر ضخامت دیوار: 200mm
مواد
فولاد کربن: ASTM / ASME A234 WPB-WPC
فولاد آلیاژی: ASTM / ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
فولاد ضد زنگ ASTM / ASME A403 WP 304-304L-304H-304LN-304N
ASTM / ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM / ASME A403 WP 321-321H ASTM / ASME A403 WP 347-347H
فولاد کم درجه حرارت: ASTM / ASME A402 WPL 3-WPL 6
فولاد با کارایی بالا ASTM / ASME A860 WPHY 42-46-52-60-65-70
استانداردها
GB / T12459-2005 GB / T13401-2005 GB / T10752-2005 SH / T3408-1996 SH / T3409-1996
SY / T0609-2006 SY / T0518-2002 SY / T0510-1998
DL / T695-1999 GD2000 GD87-1101
HG / T21635-1987 HG / T21631-1990
ASME B16.9-2007 ASME B16.25-2007
MSS SP 75-2008 MSS SP 43-2008
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
AFNOR NF A 49-289-1990 AFNOR NF A 49-170-1-1999 AFNOR NF A 49-170-2-2009 AFNOR NF A 49-170-3-2009 AFNOR NF A 49-170-4-2009 ISO3419- 1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
فرایندهای صنعتی
خم شدن، فشردن، فشار دادن، جعل، ماشینکاری و بیشتر
صنایع خدمت
آرنج لوله ما به طور گسترده ای در بسیاری از صنایع مانند تولید برق، نفت، گاز طبیعی، مواد شیمیایی، کشتی سازی، گرمایش، کاغذ سازی، متالورژی و غیره استفاده می شود.
NPS | OD د | 90 درجه شعاع بلند مرکز به پایان الف | 45 درجه شعاع بلند مرکز به پایان ب | 90 درجه سه بعدی مرکز به پایان الف | 45 درجه سه بعدی مرکز به پایان ب |
1/2 | 21.3 | 38 | 16 | - | - |
3/4 | 26.7 | 38 | 19 | 57 | 24 |
1 | 33.4 | 38 | 22 | 76 | 31 |
1¼ | 42.2 | 48 | 25 | 95 | 39 |
1½ | 48.3 | 57 | 29 | 114 | 47 |
2 | 60.3 | 76 | 35 | 152 | 63 |
2½ | 73 | 95 | 44 | 190 | 79 |
3 | 88.9 | 114 | 51 | 229 | 95 |
3½ | 101.6 | 133 | 57 | 267 | 111 |
4 | 114.3 | 152 | 64 | 305 | 127 |
5 | 141.3 | 190 | 79 | 381 | 157 |
6 | 168.3 | 229 | 95 | 457 | 189 |
8 | 219.1 | 305 | 127 | 610 | 252 |
10 | 273 | 381 | 159 | 762 | 316 |
12 | 323.8 | 457 | 190 | 914 | 378 |
14 | 355.6 | 533 | 222 | 1067 | 441 |
16 | 406.4 | 610 | 254 | 1219 | 505 |
18 | 457 | 686 | 286 | 1372 | 568 |
20 | 508 | 762 | 318 | 1524 | 632 |
22 | 559 | 838 | 343 | 1676 | 694 |
24 | 610 | 914 | 381 | 1829 | 757 |
26 | 660 | 991 | 406 | 1981 | 821 |
28 | 711 | 1067 | 438 | 2134 | 883 |
30 | 762 | 1143 | 470 | 2286 | 964 |
32 | 813 | 1219 | 502 | 2438 | 1010 |
34 | 864 | 1295 | 533 | 2591 | 1073 |
36 | 914 | 1372 | 565 | 2743 | 1135 |
38 | 965 | 1448 | 600 | 2896 | 1200 |
40 | 1016 | 1524 | 632 | 3048 | 1264 |
42 | 1067 | 1600 | 660 | 3200 | 1326 |
44 | 1118 | 1676 | 695 | 3353 | 1389 |
46 | 1168 | 1753 | 727 | 3505 | 1453 |
48 | 1219 | 1829 | 759 | 3658 | 1516 |
توزیع های اندازه گیری - ELBOWS | |||||||
برای تمام اتصالات | آرنج 90/45 درجه | 180 درجه بازده | |||||
نام لوله لوله (NPS) | خارج Ø در Bevel | داخل Ø در پایان | ضخامت دیوار t / t1 | مرکز پایان دادن به دمی ABCM | مرکز تا مرکز دمی O | بازگشت به صورت کم کی | ترتیب پایان دادن U |
1/2 a 2 1/2 | 1 | 0،8 | نه | 2 | 7 | 7 | 1 |
3 a 3 1/2 | 1 | 1،6 | کمتر | 2 | 7 | 7 | 1 |
4 | +2 -1 | 1،6 | بیش از | 2 | 7 | 7 | 1 |
5 a 6 | +3 -1 | 1،6 | 87.50٪ | 2 | 7 | 7 | 1 |
8 | 2 | 1،6 | از اسمی | 2 | 7 | 7 | 1 |
10 | +4 -3 | 3،2 | تکه بودن | 2 | 7 | 7 | 2 |
12 ال 18 | +4 -3 | 3،2 | 3 | 10 | 7 | 2 | |
20 دقيقه 24 | +6 -5 | 4،8 | 3 | 10 | 7 | 2 | |
26 ب 30 | +7 -5 | 4،8 | 3 | ..... | ..... | ..... | |
32 عدد 48 | +7 -5 | 4،8 | 5 | ..... | ..... | ..... |
تحمل زاویه دید | ||
ND | زاویه حداکثر | حداکثر کردن هواپیما |
سئوال | پ | |
1/2 و 4 | 1 | 2 |
5 a 8 | 2 | 4 |
10 a 12 | 3 | 5 |
14 یک 16 | 3 | 7 |
18 و 24 | 4 | 10 |
26 ب 30 | 5 | 10 |
32 ب 42 | 5 | 13 |
44 و 48 | 5 | 20 |
