محل منبع: | چين |
---|---|
نام تجاری: | TOBO |
شماره مدل: | فولاد ضد زنگ |
مقدار حداقل تعداد سفارش: | 1pc |
جزئیات بسته بندی: | به عنوان مورد نیاز |
زمان تحویل: | 15 روز |
شرایط پرداخت: | T/T |
قابلیت ارائه: | 3000 / ماه |
گواهی: | ISO SGS | استاندارد: | ASYM |
---|---|---|---|
نوع خط جوش: | جوش | مواد: | فولاد ضد زنگ |
برجسته: | لوله از جنس استنلس استیل دریایی,لوله استنلس استیل بدون درز |
M. Nitsche ، RO Gbadamosi ، در ، 2016
محاسبات لوله پرهیز شده 251
12.3.1
محاسبه راندمان باله η F 251
12.3.2
محاسبه راندمان باله وزنی η W 251
12.3.3
محاسبه کلی برای سطح لوله داخلی A من بدون
12.3.4
محاسبه ضریب کلی انتقال حرارت U بر اساس سطح لوله خارجی A o بدون رسوب 254
12.3.5
محاسبه ضریب کلی انتقال حرارت U بر اساس سطح بیرونی ریز و درشت A با در نظر گرفتن فاکتورهای رسوب r و r i 255
12.3.6
محاسبه ضریب انتقال کلی U در سطح سطح لوله داخلی A با توجه به فاکتورهای رسوب r o و r i 256
12.3.7
رسوب و گرادیان دما 256
12.3.8
مقایسه وظایف خاص گرما U i × A i (W / m K) لوله های مختلف 258
لوله های نازک تقریباً همیشه در مبدل های دارای خنک کننده هوا برای جبران سمت هوای کم استفاده می شوند. باله های شعاعی (حلقوی) که در یک الگوی مارپیچ در امتداد لوله قرار گرفته اند ، استفاده می شوند. قد باله به طور قابل توجهی بزرگتر از لوله های باله کم است که در این روش استفاده می شود ، از این نوع لوله ها به عنوان لوله ریز بالا یاد می شود.

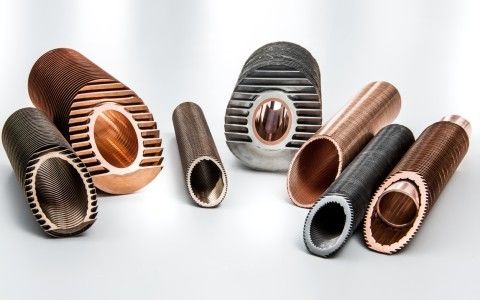

انواع مختلفی از لوله های باله بالا وجود دارد ، از جمله:
•
کاملاً ریز خرد شده است

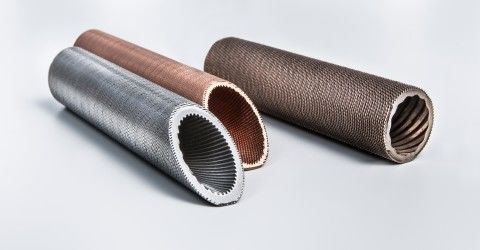

لوله های ریز جیب GEWA-D از آلیاژ مس و مس در طیف وسیعی از اندازه موجود است و در مقابل بالاترین فشار مکانیکی و حرارتی مقاومت می کند. آنها به طور خاص برای هندسه های فردی مبدل های حرارتی پیچیده ساخته شده اند. مس بالاترین هدایت حرارت را در تمام فلزات فنی ارائه می دهد. در پردازش ، بهداشتی و یک محلول مقاوم در برابر خوردگی برتر است.
لوله های بافته شده GEWA-D از جنس آلومینیوم به طور خاص در برنامه های سبک وزن استفاده می شوند. آلومینیوم بالاترین انعطاف پذیری را با هدایت گرمای معقول ترکیب می کند.
لوله های ریز شده GEWA-D ساخته شده از فولاد کربن می تواند در کاربردهایی مانند دیگهای بخار سوخت جامد یا مخازن ذخیره سازی مورد استفاده قرار گیرد. مساحت سطح قابل ملاحظه ای بزرگ شده در مقایسه با لوله های ساده اجازه می دهد تا محلول های جمع و جور. آماده نصب مبدل های حرارتی می تواند یک راه حل جالب برای مبدل های حرارتی ساخته شده از مواد گران قیمت باشد.
لوله های ریز ریز متوسط GEWA-D که از جنس استنلس استیل ساخته شده اند می توانند برای دیگهای بخار یا کاربردهای داخلی آب گرم استفاده شوند. با توجه به بزرگتر شدن سطح انتقال حرارت در خارج ، می توان طول لوله مورد نیاز را کاهش داد و در نتیجه می توان ماده پر هزینه را نجات داد.
جدول 12.1 . ویژگی های آرایه های لوله ریز معمولی معمولی
لوله ریشه OD (در) | 1.0 | 1.0 |
ارتفاع فین (داخل) | 0.500 | 0.625 |
پایان دادن به OD (در.) | 2.00 | 2.25 |
متوسط ارتفاع باله (داخل) | ||
زخم تنشی یا تعبیه شده | 0.012-0.014 | 0.012-0.014 |
دو فلزی یا انتگرال * | 0.015-0.025 | 0.015-0.025 |
در هر اینچ | 9 | 10 |
زاویه طرح لوله | 30 درجه | 30 درجه |
پیچ لوله (وارد) | 2.25 | 2.50 |
A Tot / L | 3.80 | 5.58 |
A Tot / A o | 14.5 | 21.4 |
A Tot / A من | ||
13 BWG | 17.9 | 26.3 |
14 BWG | 17.4 | 25.6 |
16 BWG | 16.7 | 24.5 |
سطح خارجی در واحد سطح بسته نرم افزاری واحد | ||
سه ردیف لوله | 60.6 | 80.4 |
چهار ردیف لوله | 80.8 | 107.2 |
پنج ردیف لوله | 101.0 | 134.0 |
شش ردیف لوله | 121.2 | 160.8 |
