محل منبع: | چين |
---|---|
نام تجاری: | Tobo |
گواهی: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
شماره مدل: | آرنج |
مقدار حداقل تعداد سفارش: | 1pcs |
قیمت: | 1usd Depending on quantity |
جزئیات بسته بندی: | چوبی مورد |
زمان تحویل: | 15 روز کاری |
شرایط پرداخت: | T/T، اعتبارات اسنادی، وسترن یونیون |
قابلیت ارائه: | 90000 پیکسل در هر دهان |
گرادیان مواد: | Material Grrade WP304 | اندازه: | 1-48 اینچ |
---|---|---|---|
استاندارد: | ASME B16.9 | تایپ کنید: | بدون درز یا جوش |
برجسته: | لوله اتصالات لوله جوش,اتصالات لوله های صنعتی |

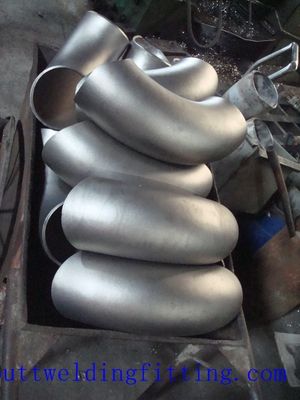

MSS-SP75 WPC A420 WPL6 فولاد ضد زنگ اتصالات اتصالات لوله متصل فولاد ضد زنگ در تمام ضخامت دیوار آرنج
· ماده: فولاد ضد زنگ
· تکنیک: جعلی
· نوع: آرنج
· اتصال: جوشکاری
· شکل: برابر
· کد سر: گرد
· اندازه: 1/2 "-72"
· فشار: sch10-xxs
· زاویه: 22.5 درجه، 30 درجه، 45 درجه، 60 درجه، 90 درجه، 180 درجه درجه
· کاربرد: ماشین آلات نفت و گاز، برق، کاغذ سازی، و غیره
· استاندارد: ASME ANSI MSS-SP JISB DIN BS GB
· بسته بندی: در موارد چوبی، پالت، و یا به عنوان نیازهای مشتری
· شعاع: شعاع کوتاه، شعاع بلند
· صلاحیت: API، ISO، CE
· درمان سطح: طبیعی
شرح:
1. آیتم محصول شماره: 003fittings-Cosco فولاد
2. محصول به طور عمده در نفت و گاز، کارخانه شیمیایی، نیروگاه، متالورژی، کشتی سازی و غیره استفاده می شود.
3. فرآیند تولید دقیقا تحت ISO9001: 2008 دستورالعمل سیستم کنترل contral.
4. صدور گواهینامه MTC به عنوان استاندارد EN10204 3.2.1.
5. علامت گذاری: لوگو ثبت شده، شماره گرما، درجه فولاد، استاندارد، اندازه

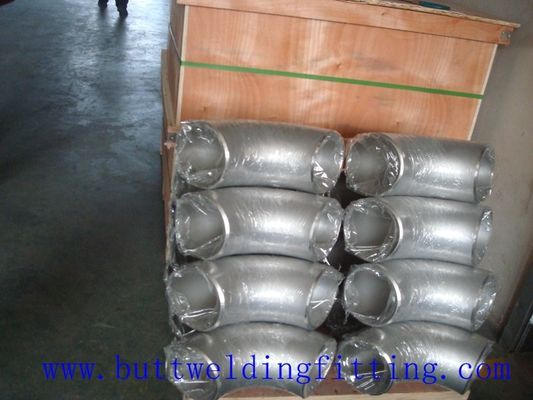

6. بسته بندی: جعبه چوبی یا پالت چوبی.
7. کد HS: 73072300
تولید - محصول | آرنج |
تایپ کنید | شعاع بلند یا کوتاه. 22.5 درجه، 30 درجه، 45 درجه، 60 درجه، 90 درجه، 180 درجه درجه، آرنج آرنج جوش، آرنج آرنج رشته ای، آرنج خیابانی. |
اندازه | جوش متناوب DN: DN10 ~ DN 1200 WT: SCH10-XXS آهنگری DN: DN10 ~ DN150 کلاس فشار: 150LBS ~ 10000LBS |
استاندارد | ANSI B16.5، B16.11، B16.3، ASTM A234 / A234M، ASTM A403 / A403M، ASTM A420 / A420M، ASTM A182 / A182M، DIN2605، JIS B2311، JIS B2312. HG، GB، SH، HGJ، JB، ANSI، JIS، DIN |
ماده | A105، WPB، WPC، WP1، WP12، WP11، WP22، WP5، WP9، WPR، WP91، WP304، WP304L، WP309، WP310، WP316، WP316L، WP317، WP317L، WP321، WP347، WP348، WPL3، WPL6، WPL8، WPL9، F1، F5، F1 |
درمان سطحی | پلی اتیلن روغن ضد انفجار مایع شده گالوانیزه کردن پرداخت پوشش لاک الکل |
کاربرد | شیمیایی چربی ها و کودهای کارخانه های شکر و نوشیدنی صنایع سیمان کشتی سازی صنایع کاغذی؛ نفت پتروشیمی و حمل و نقل گاز طبیعی؛ |
مواد:
ماده | ASTM | فولاد کربنی (ASTM A234WPB ،، A234WPC، A420WPL6. |
فولاد ضد زنگ (ASTM A403 WP304،304L، 316،316L، 321. 1Cr18Ni9Ti، 00Cr19Ni10،00Cr17Ni14Mo2، ect.) | ||
فولاد آلیاژی: A234WP12، A234WP11، A234WP22، A234WP5، A420WPL6، A420WPL3 | ||
DIN | فولاد کربن: St37.0، St35.8، St45.8 | |
فولاد ضد زنگ: 1.4301،1.4306،1.4401،1.4571 | ||
فولاد آلیاژی: 1.7335،1.7380،1،0488 (1.0566) | ||
JIS | فولاد کربن: PG370، PT410 | |
فولاد ضد زنگ: SUS304، SUS304L، SUS316، SUS316L، SUS321 | ||
فولاد آلیاژی: PA22، PA23، PA24، PA25، PL380 | ||
GB | 10 #، 20 #، 20G، 23g، 20R، Q235،16Mn، 16MnR، 1Cr5Mo، 12CrMo، 12CrMoG، 12Cr1Mo |
مشخصات
قطر اسمی | قطر خارج در بیقرار | مرکز برای پایان دادن به | مرکز به مرکز | بازگشت به چهره | |||||||
45 درجه آرنج | 90 درجه آرنج | 180 درجه آرنج | |||||||||
د | ب | الف | O | کی | |||||||
DN | NPS | سری A | سری B | طولانی شعاع | طولانی شعاع | کوتاه شعاع | طولانی شعاع | شعاع کوتاه | طولانی شعاع | شعاع کوتاه | |
15 | 1/2 | 21.3 | 18 | 16 | 38 | - | 76 | - | 48 | - | |
20 | 3/4 | 26.9 | 25 | 19 | 38 | - | 76 | - | 51 | - | |
25 | 1 | 33.7 | 32 | 22 | 38 | 25 | 76 | 51 | 56 | 41 | |
32 | 1.1 / 4 | 42.4 | 38 | 25 | 48 | 32 | 95 | 64 | 70 | 52 | |
40 | 1.1 / 2 | 48.3 | 45 | 29 | 57 | 38 | 114 | 76 | 83 | 62 | |
50 | 2 | 60.3 | 57 | 35 | 76 | 51 | 152 | 102 | 106 | 81 | |
65 | 2.1 / 2 | 76.1 (73) | 76 | 44 | 95 | 64 | 190 | 127 | 132 | 100 | |
80 | 3 | 88.9 | 89 | 51 | 114 | 76 | 229 | 152 | 159 | 121 | |
90 | 3.1 / 2 | 101.6 | - | 57 | 133 | 89 | 267 | 178 | 184 | 140 | |
100 | 4 | 114.3 | 108 | 64 | 152 | 102 | 305 | 203 | 210 | 159 | |
125 | 5 | 139.7 | 133 | 79 | 190 | 127 | 381 | 254 | 262 | 197 | |
150 | 6 | 168.3 | 159 | 95 | 229 | 152 | 457 | 305 | 313 | 237 | |
200 | 8 | 219.1 | 219 | 127 | 305 | 203 | 610 | 406 | 414 | 313 | |
250 | 10 | 273 | 273 | 159 | 381 | 254 | 762 | 508 | 518 | 391 | |
300 | 12 | 323.9 | 325 | 190 | 457 | 305 | 914 | 610 | 619 | 467 | |
350 | 14 | 355.6 | 377 | 222 | 533 | 356 | 1067 | 711 | 711 | 533 | |
400 | 16 | 406.4 | 426 | 254 | 610 | 406 | 1219 | 813 | 813 | 610 | |
450 | 18 | 457.2 | 478 | 286 | 686 | 457 | 1372 | 914 | 914 | 686 | |
500 | 20 | 508 | 529 | 318 | 762 | 508 | 1524 | 1016 | 1016 | 762 | |
550 | 22 | 559 | - | 343 | 838 | 559 | 1676 | 1118 | 1118 | 838 | |
600 | 24 | 610 | 630 | 381 | 914 | 610 | 1829 | 1219 | 1219 | 914 | |
650 | 26 | 660 | - | 406 | 991 | 660 | 1982 | 1320 | توجه داشته باشید: 1. بهتر است شماره را در پرانتز انتخاب نکنید 2. انتخاب سری A را انتخاب کنید | ||
700 | 28 | 711 | 720 | 438 | 1067 | 711 | 2134 | 1422 | |||
750 | 30 | 762 | - | 470 | 1143 | 762 | 2286 | 1524 | |||
800 | 32 | 813 | 820 | 502 | 1219 | 813 | 2438 | 1626 | |||
850 | 34 | 864 | - | 533 | 1295 | 864 | 2590 | 1728 | |||
900 | 36 | 914 | 920 | 565 | 1372 | 914 | 2744 | 1828 | |||
950 | 38 | 965 | - | 600 | 1448 | 965 | 2896 | 1930 | |||
1000 | 40 | 1016 | 1020 | 632 | 1524 | 1016 | 3048 | 2032 | |||
1050 | 42 | 1067 | - | 660 | 1600 | 1067 | 3200 | 2134 | |||
1100 | 44 | 1118 | 1120 | 695 | 1676 | 1118 | 3352 | 2236 | |||
1150 | 46 | 1168 | - | 727 | 1753 | 1168 | 3506 | 2336 | |||
1200 | 48 | 1220 | 1220 | 759 | 1829 | 1219 | 3658 | 2440 |
تقریبی وزن:
DN | INCH | OD | F | ب | 5S | 10S | 20S | 40S | 80S | 120S |
15 | 1/2 | 18 21.3 | 38 | 16 | 0.04 0.05 | 0.05 0.06 | 0.059 0.063 | 0.06 0.08 | 0.08 0.10 | |
20 | 3/4 | 25 26.7 | 38 | 0.06 0.06 | 0.07 0.08 | 0.08 0.09 | 0.09 0.10 | 0.13 0.13 | ||
25 | 1 | 32 33.4 | 38 | 16 | 0.08 0.08 | 0.12 0.13 | 0.13 0.135 | 0.14 0.14 | 0.18 0.19 | |
32 | 1.1 / 4 | 38 42.2 | 48 | 20 | 0.11 0.13 | 0.18 0.21 | 0.21 0.24 | 0.23 0.26 | 0.31 0.35 | |
40 | 1.1 / 2 | 45 48.3 | 57 | 24 | 0.16 0.17 | 0.26 0.28 | 0.30 0.32 | 0.33 0.35 | 0.44 0.48 | |
50 | 2 | 57 60.3 | 76 | 32 | 0.28 0.29 | 0.45 0.47 | 0.59 0.61 | 0.62 0.66 | 0.95 0.90 | |
65 | 2.1 / 2 | 73 76.1 | 95 | 40 | 0.55 0.57 | 0.80 0.83 | 0.96 1.1 | 1.25 1.31 | 1.72 1.80 | |
80 | 3 | 89 | 114 | 47 | 0.80 | 1.17 | 1.6 | 2.06 | 2.86 | |
90 | 3.1 / 2 | 101.6 | 133 | 55 | 1.08 | 1.57 | 2.1 | 2.74 | 3.82 | |
100 | 4 | 108 114.3 | 152 | 63 | 1.31 1.39 | 1.01 2.03 | 2.65 2.87 | 3.54 3.76 | 5.13 5.46 | 6.27 6.68 |
125 | 5 | 133 141.3 139.7 | 190 | 79 | 2.68 2.82 2.87 | 3.24 3.45 3.41 | 4.81 5.12 5.06 | 6.16 6.54 6.47 | 8.71 9.25 9.14 | 11.3 12.0 11.9 |
150 | 6 | 159 168.3 165.2 | 229 | 95 | 3.85 4.10 4.03 | 4.69 4.96 4.87 | 6.97 7.38 7.24 | 9.56 10.1 9.95 | 14.4 15.3 15.0 | 18.6 19.8 19.4 |
200 | 8 | 219 216.3 | 305 | 126 | 7.15 7.05 | 9.65 9.53 | 16.1 15.9 | 20.4 20.1 | 31.0 30.5 | 43.1 42.5 |
250 | 10 | 273 267.4 | 381 | 128 | 13.7 13.2 | 16.7 16.3 | 25.8 24.6 | 36.2 35.4 | 57.2 56.2 | 79.7 77.6 |
300 | 12 | 325 323.9 318.5 | 457 | 189 | 23.0 22.6 22.3 | 26.1 26.0 25.5 | 36.1 36.0 35.3 | 55.7 55.5 56.1 | 95.2 94.8 92.7 | 133 133 132 |
350 | 14 | 377 355.6 | 533 | 221 | 30.8 29.0 | 36.9 34.7 | 60.2 56.7 | 83.1 78.2 | 147 138 | 202 189 |
400 | 16 | 426 406.4 | 610 | 253 | 41.8 39.9 | 47.7 45.5 | 78.0 74.3 | 122 116 | 211 201 | 280 267 |
450 | 18 | 478 457.2 | 686 | 284 | 52.9 50.5 | 60.3 57.7 | 87.7 83.8 | 175 167 | 301 287 | 422 403 |
500 | 20 | 529 508 | 762 | 316 | 74.2 71.3 | 84.9 81.5 | 146 140 | 242 232 | 414 398 | 577 552 |
550 | 22 | 559 | 838 | 347 | 86.3 | 98.8 | 169 | 307 | 694 | |
600 | 24 | 630 610 | 914 | 379 | 122 118 | 141 137 | 209 202 | 379 367 | 657 638 | 951 918 |
650 | 26 | 660 | 991 | 410 | 315 | |||||
700 | 28 | 720 711 | 1067 | 442 | 371 366 | |||||
750 | 30 | 762 | 1143 | 473 | 214 | 264 | 421 | |||
800 | 32 | 820 813 | 1219 | 506 | 484 480 | 663 657 | ||||
850 | 34 | 864 | 1295 | 537 | 542 | 742 | ||||
900 | 36 | 920 914 | 1372 | 568 | 612 608 | 914 908 |
