محل منبع: | چين |
---|---|
نام تجاری: | TOBO |
گواهی: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
شماره مدل: | ANSI ASME API JIS EN DIN GOST |
مقدار حداقل تعداد سفارش: | 100KGS |
قیمت: | negotiable |
جزئیات بسته بندی: | در کیسه های پلاستیکی و سپس در بسته نرم افزاری |
زمان تحویل: | 15 روزه-> |
شرایط پرداخت: | T / T، L / C، Western Union، MoneyGram |
قابلیت ارائه: | 1500 تن در هر ماه |
استاندارد: | ANSI/ASME B16.5 فلنج کلاس 2500 لبه مفصل فلنج | رنگ: | سفید، نقره ای |
---|---|---|---|
قطر خارج: | dn15-dn1000 | تایپ کنید: | فلنج های مفصلی |
برجسته: | فلنج و اتصالات فلزی,اتصالات جعلی و فلنج |

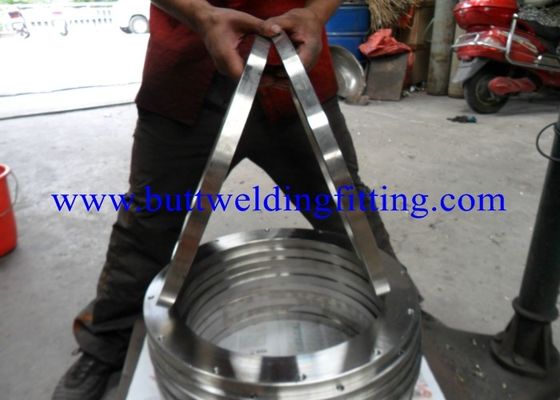

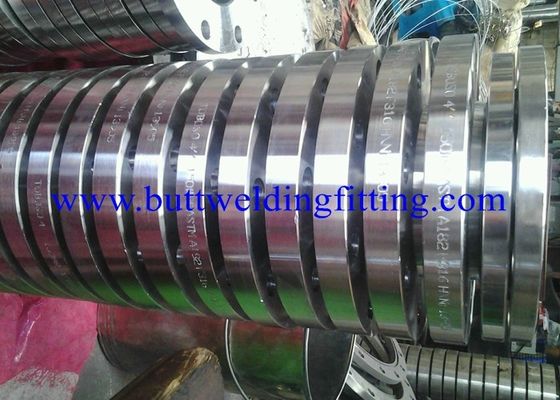

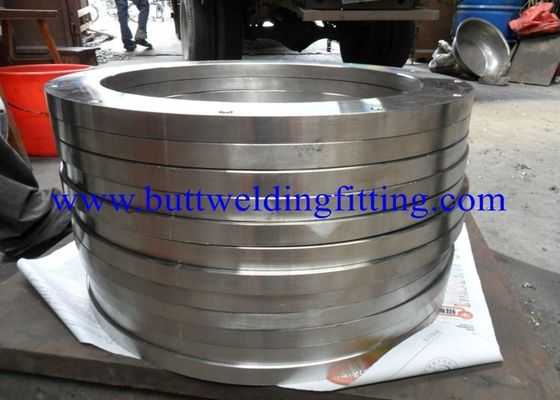

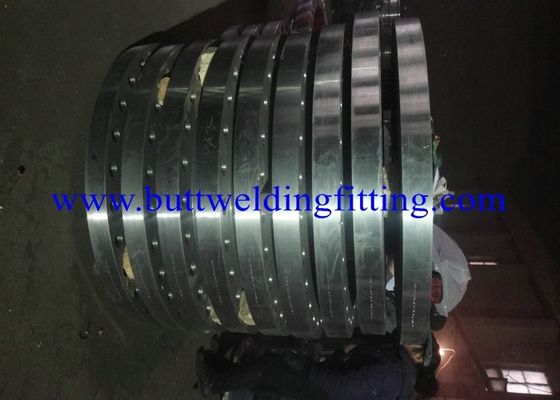

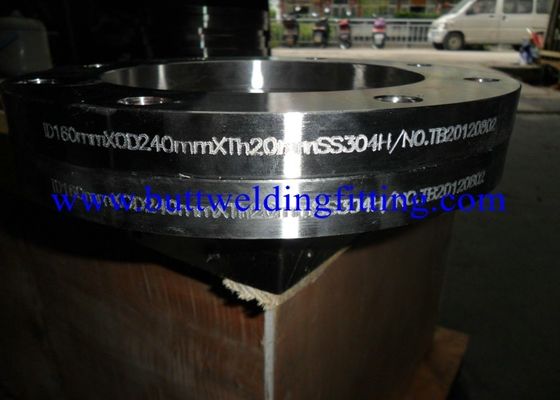

ANSI / ASME B16.5 فلنج کلاس 2500 لبه مشترک فلنج اندازه: 1/2 "(DN15) - 100" (DN2500)
مشخصات:
اندازه: 1/2 "(DN15) - 100" (DN2500)
نام تجاری: TOBO
کلاس: 2500 LBS
نوع: فلنج مشترک لبه، فلنج شل
تخصص: همانطور که در نقاشی است
استاندارد:
ANSI / ASME:
ANSI B16.5، ANSI B16.47، MSS SP44، ANSI B16.36، ANSI B16.48
DIN:
DIN2527، DIN2566، DIN2573، DIN2576، DIN2641، DIN2642، DIN2655، DIN2656، DIN2627، DIN2628، DIN2629، DIN 2631، DIN2632، DIN2633، DIN2634، DIN2635، DIN2636، DIN2637، DIN2638، DIN2673
لیسانس:
BS4504، BS4504، BS1560، BS10 و غیره
Flange Joint Flanges (Flange Loose) با یک انتهای خمشی متناوب که "درج" در داخل فلنج استفاده می شود استفاده می شود. مزیت اصلی این نوع فلنج این است که هنگامی که لوله جوش به انتهای عقب درج می کند، فلنج می تواند برای ترازی راحت تر سوراخ های پیچشی چرخانده شود. با این حال، فلنج مشترک لبه و توانایی آنها برای نگه داشتن فشار در انتهای آن تقریبا همانند فلنج لغزش است. آنها برای شرایطی با نیروی خارجی یا متغیرهای زیاد مناسب نیستند. آنها یک مزیت را در یک سیستم لوله کشی که نیاز به بازرسی مکرر برای بازرسی و یا حذف ساختارها دارند، فراهم می کند.
ANSI / ASME B16.5 لبه های مشترک لبه
ANSI / ASME B16.5 فلنج کلاس 150 لبه فلنج مشترک
ANSI / ASME B16.5 فلنج کلاس 300 لبه فلنج مشترک
ANSI / ASME B16.5 فلنج کلاس 600 لبه فلنج مشترک
ANSI / ASME B16.5 فلنج کلاس 900 لبه فلنج مشترک
ANSI / ASME B16.5 فلنج کلاس 1500 لبه فلنج مشترک
ANSI / ASME B16.5 فلنج کلاس 2500 لبه اتصالات فلنج
فلنج های موضوع مواد و درجه بندی:
فلنج از جنس فولاد ضد زنگ (فلنج شل): ASTM A182، A240 F 304، 304L، 304H، 316، 316L، 316Ti، 310، 310S، 321، 321H، 317، 347، 347H، 904L
فلکه های مشترک فلزی کربن (فلنج شل): ASTM / ASME A / SA 105 ASTM / ASME A 350، ASTM A 181 LF 2 / A516 Gr.70 A36، A694 F42، F46، F52، F60، F65، F70
فلنج مشترک لبه فولادی (فلنج شل): ASTM / ASME A / SA 182 و A 387 F1، F5، F9، F11، F12، F22، F91
فلنج مشترک مشترک دو فلزی (فلنج شل): ASTM / ASME A / SA 182 F 44، F 45، F51، F 53، F 55، F 60، F 61
سوپاپ دو طرفه فلنج مشترک (فلنج شل): ASTM / ASME A / SA 182، A240 F 44، F 45، F51، F 53، F 55، F 60، F 61
نیکل 200 (UNS شماره N02200)، نیکل 201 (UNS شماره N02201)، مونل 400 (UNS No. N04400)، مونل 500 (UNS No. N05500)، Inconel 800 (UNS) N08800)، Inconel 825 (UNS No. N08825)، Inconel 600 (UNS No. N06600)، Inconel 625 (UNS No. N06625)، Inconel 601 (UNS No. N06601)، Hastelloy C 276 (UNS No. N10276) ، آلیاژ 20 (UNS No. N08020)، و غیره
آلومینیوم فلنج مشترک (فلنج شل): UNS شماره C10100، 10200، 10300، 10800، 12000، 12200، 70600، 71500، UNS شماره C 70600 (Cu -Ni- 90/10)، C 71500 (Cu-Ni -70/30)
فلنج مشترک مشترک فلزی کربن پایین (فلنج شل): ASTM A350، LF2، LF3
برنامه های کاربردی ANSI / ASME B16.5 Class 2500 Flange Joint Flange (Flange Loose)
ANSI / ASME B16.5 Class 2500 Flange Joint Flanges (Flange Loose) در پردازش شیمیایی و پتروشیمی استفاده می شود.
ANSI / ASME B16.5 کلاس 2500 فلنج مشترک لبه (فلنج شل) در الکترونیک استفاده می شود.
ANSI / ASME B16.5 Class 2500 Flange Joint Flanges (Flange Loose) در تجهیزات پردازش برای حفظ خلوص محصول در دست زدن به مواد غذایی، الیاف مصنوعی استفاده می شود.
ANSI / ASME B16.5 Class 2500 Flange Joint Flanges (Flange Loose) در مهندسی دریایی و دریایی استفاده می شود.
ویژگی های ANSI / ASME B16.5 کلاس 2500 لبه متقابل فلنج (لبه های فلنج)
ANSI / ASME B16.5 Class 2500 Flange Joint Flanges (Flange Loose) به مواد شیمیایی مختلف کاهش می دهد.
ANSI / ASME B16.5 کلاس 2500 لبه های فلزی مشترک (فلنج های شل) مقاومت زیادی به قلیایی سودمند دارند.
ANSI / ASME B16.5 Class 2500 Flange Joint Blades (Flange Loose) هدایت الکتریکی بالا هستند.
ANSI / ASME B16.5 Class 2500 Flange Joint Flanges (Flanges) باعث مقاومت در برابر خوردگی عالی و آب های طبیعی می شود.
ANSI / ASME B16.5 Class 2500 Flange Joint Blades (Flanges of Loose) مقاومت به محلول نمک خنثی و قلیایی است.
ANSI / ASME B16.5 Class 2500 Flange Joint Flanges (Flange Loose) مقاومت بسیار خوبی در برابر فلوئور خشک دارند.
ANSI / ASME B16.5 کلاس 2500 لبه های فلنج مشترک (فلنج های شل) به طور گسترده ای برای رسیدگی به سود سوزی استفاده می شود.
ANSI / ASME B16.5 Class 2500 Flange Joint Flanges (Flange Loose) دارای خواص حرارتی، الکتریکی و مغناطیسی هستند.
ANSI / ASME B16.5 کلاس 2500 فلنج مشترک (لبه های فلنج) مقاومت کمتری نسبت به اسیدهای هیدروکلریک و سولفوریک در دماهای متوسط و غلظت ها دارند.
ابعاد ANSI / ASME B16.5 کلاس 2500 لبه فلنج مشترک (فلنج شل)
لوله معمولی Diam. | OD فلنج | باشه از فلانج مین | دیام از توپی | طول Hub.Y | سوراخ | گوشه شعاع از سوراخ از لپه فلنج | دیام از بولت دایره | دیام از بولت سوراخ ها | عدد از پیچ و مهره | دیام از پیچ و مهره (اینچ) | کیلوگرم | پوند | |
اینچ | DN | O | سی | ایکس | ی | ب | ر | قبل از میلاد مسیح | بله | BN | BD | ||
1/2 " | 15 | 133.4 | 30.2 | 42.9 | 39.6 | 22.9 | 3 | 88.9 | 22.4 | 4 | 3/4 " | 3 | 6.6 |
3/4 " | 20 | 139.7 | 31.8 | 50.8 | 42.9 | 28.2 | 3 | 95.3 | 22.4 | 4 | 3/4 " | 4 | 8.8 |
1 " | 25 | 158.8 | 35.1 | 57.2 | 47.8 | 35.1 | 3 | 108 | 25.4 | 4 | 7/8 " | 5 | 11 |
1-1 / 4 " | 32 | 184.2 | 38.1 | 73.2 | 52.3 | 43.7 | 4.8 | 130 | 28.4 | 4 | 1 " | 8 | 17.6 |
1-1 / 2 " | 40 | 203.2 | 44.5 | 79.2 | 60.5 | 50 | 6.4 | 146.1 | 31.8 | 4 | 1 1/8 " | 11 | 25 |
2 " | 50 | 235 | 50.8 | 95.3 | 69.9 | 62.5 | 7.9 | 171.5 | 28.4 | 8 | 1 " | 17 | 38 |
2-1 / 2 " | 65 | 266.7 | 57.2 | 114.3 | 79.2 | 75.4 | 7.9 | 196.9 | 31.8 | 8 | 1 1/8 " | 25 | 55 |
3 " | 80 | 304.8 | 66.5 | 133.4 | 91.9 | 91.4 | 9.7 | 228.6 | 35.1 | 8 | 1 1/4 " | 38 | 83 |
3-1 / 2 " | 90 | - | - | ||||||||||
4 " | 100 | 355.6 | 76.2 | 165.1 | 108 | 116.8 | 11.2 | 273.1 | 41.1 | 8 | 1 1/2 " | 58 | 127 |
5 " | 125 | 419.1 | 91.9 | 203.2 | 130 | 144.5 | 11.2 | 323.9 | 47.8 | 8 | 1 3/4 " | 95 | 210 |
6 " | 150 | 482.6 | 108 | 235 | 152.4 | 171.5 | 12.7 | 368.3 | 53.8 | 8 | 2 " | 146 | 323 |
8 " | 200 | 552.5 | 127 | 304.8 | 177.8 | 222.3 | 12.7 | 438.2 | 53.8 | 12 | 2 " | 220 | 485 |
10 " | 250 | 673.1 | 165.1 | 374.7 | 228.6 | 277.4 | 12.7 | 539.8 | 66.5 | 12 | 2 1/2 " | 420 | 925 |
12 " | 300 | 762 | 184.2 | 441.5 | 254 | 328.2 | 12.7 | 619.3 | 73.2 | 12 | 2 3/4 " | 590 | 1300 |
