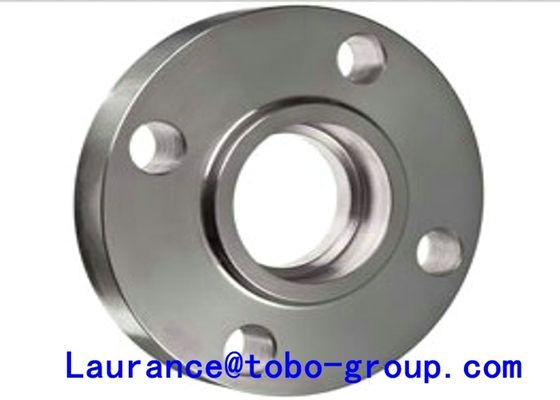

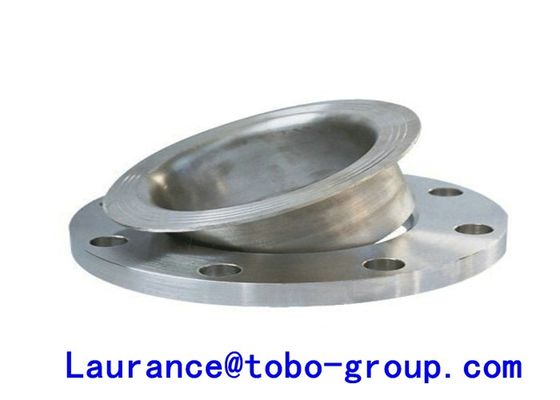

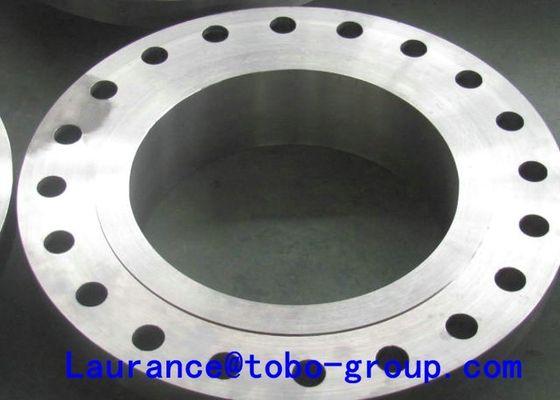

اتصالات فشرده و اتصالات و فلنج با Material A105 Cabon steel

فلنج فلزی جعلی فلنج فشرده 1/2 اینچ - 48 اینچ و 150 # به 2500 # A182 / F51 / Inconel 625

شرح:

فلنج فلزی، فلنج کامپکت 1 / 2Inch - 48Inch و 150 # به 2500 # با A182 / F51 / Inconel 625.

فلنج کامپکت (RCF)، NORSOK L005، A182 F316 / 316L، F51، F53، F55، Inconel 625، Incoloy 825، A105، A350 LF2، LF52-70

• RCF NORSOK NCF5 سری

بر اساس کد NORSOK L005، مناسب برای برنامه های کاربردی مقاوم سازی حرارتی با انبساط حرارتی بالا، بارگذاری چرخه ای مانند Risers، سیستم های مجهز کردن تک نقطه، منیفولدها، X-Trees، لوله های زیرزمینی، مبدل های حرارتی و بسیاری از سیستم های لوله کشی فرآیند است.

• مزیت RCF
  • صرفه جویی در فضا
    • وزن صرفه جویی تا 70٪ ~ 80٪ از فلنج ANSI
  • دو مهر مستقل آن را امن تر می کند
    • روش آب بندی مثبت
  • سیستم آب بندی یکپارچه (هر دو داخل و خارج)
    • محدوده بزرگتر در دمای و فشار طراحی
• اصل کار RCF
  • اصل طراحی فلنج کامپوزیت RCF این است که صورت فلنج شامل دو مهر و موم مستقل است. اولین مهر و موم با استفاده از استرس صندلی مهر و موم در پاشنه فلنج ایجاد می شود. مهر و موم اصلی حلقه IX مهر است. نیروی مهر و موم مهر و موم شده توسط انرژی ذخیره شده الاستیک در حلقه مهر و موم شده است. هر نشت پاشنه ای فشار داخلی را روی حلقه مهر و موم در داخل تشدید عمل آب بندی ایجاد می کند.
  • اندازه و فشار RCF
    • 1/2 "~ 48" در اندازه و Class 150 # به 2500 # در میزان فشار.
    • اندازه بزرگتر و فشار بالاتر در صورت درخواست.
  • مواد RCF
    • ASTM A105، A350 LF2، LF6، A694 F52 ~ F70
    • AISI 4130، AISI 8630
    • A182 F316 / 316L، F51، F53، F55، Inconel 625، Incoloy 825.
    • سایر مواد در مورد درخواست
    • RCF IX حلقه مهر و موم، نیروهای محوری بر روی حلقه مهر و موم فلزی اعمال می شود و به یک نیروی مهر و موم شعاع تبدیل شده است. علاوه بر این با افزایش بار اولیه، کوبش بسته شده و تماس چهره به چهره در گوه بیرونی به دست می آید در حالیکه بیشترین بار قبل از بارگذاری به عنوان نیروی فشاری بین فلنج روی پاشنه قرار می گیرد.
  • طراحی و تأیید RCF
    • Yuhong Special Steel خدمات محاسباتی را براساس ASME بخش VIII بخش 1، 2 و 3 ارائه می دهد. همچنین مهندسان نرم افزار ANSYS برای انجام تجزیه و تحلیل و تأیید طراحی

  • flangeType	فلنج فلزی، فولاد فلنج Inconel، ASTM AB564، NO6600 / Alloy 600، NO6625 / Alloy 625، Alloy 690، Alloy 718
    استاندارد	ASME / ANSI B16.5
    اندازه	1/2 '' ~ 60 ''
    نرخ فشار	150lb تا 2500lb
    فرایند ساخت	فشار، مطبوعات، جعل، بازیگران و غیره
    ماده	فولاد ضد زنگ فولاد Inconel
    فولاد کربن	ASTM A 105
    فلنج فولادی Allloy	ASTM A182 F5؛ F11؛ F22؛ F91؛ F51 ASTM A350 LF1؛ LF2؛ A350 LF3؛ LF4؛ LF6؛ LF8
    فلنج فولادی ضد زنگ	ASTM A182 F304 / 304H / 304L ASTM A182 F316 / 316H / 316L ASTM A182 F321 / 321H ASTM A182 F347 / 347H
    فلنج آلیاژهای نیکل	مونل 400 و 500، Inconel 600 و 625، Incolloy 800، 825، Hastelloy C22، C276
    فلنج آلیاژهای مس	ASTM AB564، NO6600 / Alloy 600، NO6625 / Alloy 625، Alloy 690، Alloy 718
    فولاد ضد زنگ فولاد Inconel	ASTM AB564، NO8800 / Alloy800، NO8810 / Alloy 800H، NO8811 / Alloy 800HT
    استاندارد تولید	ANSI: ANSI B16.5، ANSI B16.47، MSS SP44، ANSI B16.36، ANSI B16.48 DIN: DIN2527، DIN2566، DIN2573، DIN2576، DIN2641، DIN2642، DIN2655، DIN2656، DIN2627، DIN2628، DIN2629، DIN 2631، DIN2632، DIN2633، DIN2634، DIN2635، DIN2636، DIN2637، DIN2638، DIN2673 BS: BS4504، BS4504، BS1560، BS10
    بسته بندی	موارد چوبی، پالت، کیسه های نایلونی یا بر اساس الزامات مشتریان
    MOQ	1 عدد
    زمان تحویل	10 تا 100 روز بسته به مقدار
    شرایط پرداخت	T / T یا Western Union یا LC
    حمل و نقل	FCA تیانجین / شانگهای، CFR، CIF، و غیره
    کاربرد	نفت / برق / شیمی / ساخت و ساز / گاز / متالورژی / کشتی سازی و غیره
    ملاحظات	سایر مواد و نقشه ها در دسترس هستند.
