6 "آرنج آلیاژ آلومینیوم SCH80s 90 درجه آرنج طولانی

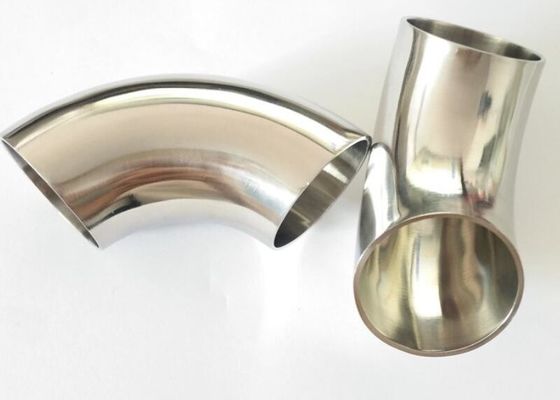

  • 6'' SCH80s Aluminium Alloy 90 Degree Long Radius Elbow

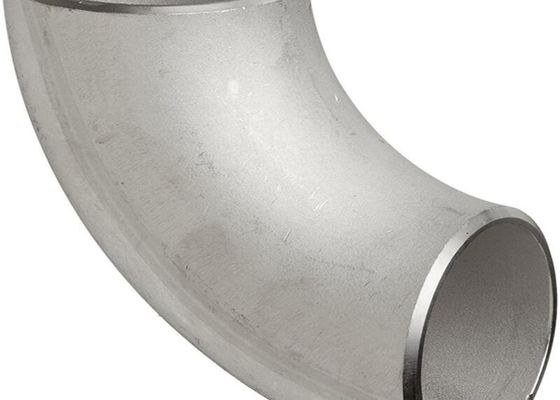

  • 6'' SCH80s Aluminium Alloy 90 Degree Long Radius Elbow

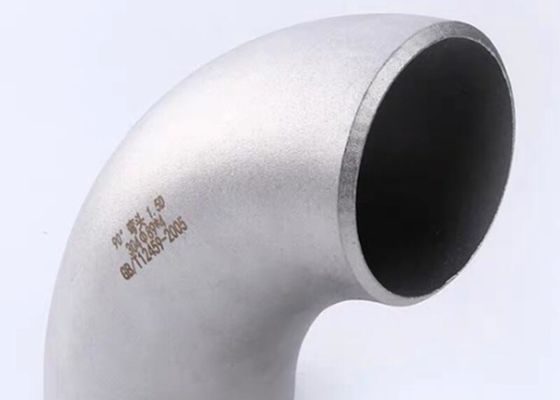

  • 6'' SCH80s Aluminium Alloy 90 Degree Long Radius Elbow
محل منبع چین
نام تجاری TOBO
گواهی SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
شماره مدل آرنج
مقدار حداقل تعداد سفارش 1 کامپیوتر
جزئیات بسته بندی 10-100 روز بسته به مقدار
زمان تحویل 10-100 روز
شرایط پرداخت L / C ، T / T ، Western Union
قابلیت ارائه 3،0000 قطعه در هر ماه
جزئیات محصول
اندازه 6 اینچ گراد ماده آلیاژ آلومینیوم
نوع بدون درز یا جوشکاری استاندارد DIN ، EN ، ASTM ، BS ، JIS ، GB و غیره
DN 15-1200 ضخامت SCH80s
برجسته کردن

آرنج شعاع طولانی 90 درجه

,

آرنج طولانی شعاع آلیاژ آلومینیوم

,

آرنج شعاع طولانی SCH80s
پیام بگذارید
توضیحات محصول

اتصالات لوله جوشکاری اتصالات 6 "SCH80s آلیاژ آلومینیوم 90 درجه آرنج طولانی شعاع



1. آرنج فولاد ضد زنگ
2.sch5s-schxxs
3.ISO9001 ، ISO9000
4. بازار: آمریکا ، آفریقا ، شرق میانه ، جنوب شرقی آسیا



آرنج 45 درجه
ایزو استاندارد-ASME ANSI JIS
فولاد آلیاژی و مواد.
اندازه -1 / 2-28 اینچ
گواهینامه: ISO9001-2000

کاتالوگ محصول

1 ، فرکانس متوسط ​​از D18mm به D1220mm خم می شود
2 ، آرنج های بدون درز از D22mm تا D820mm
3 ، سه راهی ، گیربکس و کلاهک های بدون درز از D25mm تا D820mm
4 ، اتصالات لوله ساخته شده از ورق فولادی از D630mm تا D3320mm
5 ، اتصالات لوله جوش سوکت از D3mm تا D159mm
6 ، فلنج فشار متوسط ​​و فشار پایین و فلنج کور از D18mm تا D2420mm
7 ، Teed Barred از D18mm تا D1220mm
8 ، مجموعه لوله های کارخانه از D18mm تا D1420mm



صدور گواهینامه



API

م

ISO9001



شرایط پرداخت



1. 30٪ T / T قبل از امضای قرارداد در 3 روز کاری بانک.

70٪ T / T قبل از حمل و نقل

2. 100٪ L / C غیرقابل برگشت در دید.

3. اتحادیه غربی

نوع آرنج آرنج فولاد ضد زنگ ، آرنج جوش داده شده / بدون درز 45/90/180 ؛بازگشت آرنج
استاندارد ASME / ANSI B16.9
اندازه 1/2 "~ 48" (بدون درز) ؛ 16 "~ 72" (جوش داده شده)
ضخامت دیوار Sch5 ~ Sch160XXS
فرایند ساخت فشار ، فشار ، جعل ، بازیگران و غیره
مواد فولاد کربن ، فولاد ضد زنگ ، فولاد آلیاژی ، ضد زنگ دوبلکس ، فولاد آلیاژی نیکل
فولاد کربن ASTM A234 WPB ، WPC ؛
فولاد ضد زنگ

304 / SUS304 / UNS S30400 / 1.4301

304L / UNS S30403 / 1.4306؛

304H / UNS S30409 / 1.4948؛

309S / UNS S30908 / 1.4833

309H / UNS S30909؛

310S / UNS S31008 / 1.4845؛

310H / UNS S31009؛

316 / UNS S31600 / 1.4401؛

316Ti / UNS S31635 / 1.4571؛

316H / UNS S31609 / 1.4436؛

316L / UNS S31603 / 1.4404؛

316LN / UNS S31653؛

317 / UNS S31700؛

317L / UNS S31703 / 1.4438؛

321 / UNS S32100 / 1.4541؛

321H / UNS S32109؛

347 / UNS S34700 / 1.





4550؛

347H / UNS S34709 / 1.4912؛

348 / UNS S34800؛
فولاد

ASTM A234 WP5 / WP9 / WP11 / WP12 / WP22 / WP91 ؛

ASTM A860 WPHY42 / WPHY52 / WPHY60 / WPHY65؛

ASTM A420 WPL3 / WPL6 / WPL9 ؛
فولاد دوبلکس

ASTM A182 F51 / S31803 / 1.4462؛

ASTM A182 F53 / S2507 / S32750 / 1.4401؛

ASTM A182 F55 / S32760 / 1.4501 / Zeron 100؛

2205 / F60 / S32205 ؛

ASTM A182 F44 / S31254 / 254SMO / 1.4547؛

17-4PH / S17400 / 1.4542 / SUS630 / AISI630؛

F904L / NO8904 / 1.4539؛

725LN / 310MoLN / S31050 / 1.4466

253MA / S30815 / 1.4835؛
فولاد آلیاژی نیکل

آلیاژ 200 / نیکل 200 / NO2200 / 2.4066 / ASTM B366 WPN ؛

آلیاژ 201 / نیکل 201 / NO2201 / 2.4068 / ASTM B366 WPNL ؛

آلیاژ 400 / مونل 400 / NO4400 / NS111 / 2.4360 / ASTM B366 WPNC؛

آلیاژ K-500 / Monel K-500 / NO5500 / 2.475؛

آلیاژ 600 / اینکونل 600 / NO6600 / NS333 / 2.4816

آلیاژ 601 / اینکونل 601 / NO6001 / 2.4851؛

آلیاژ 625 / اینکونل 625 / NO6625 / NS336 / 2.4856

آلیاژ 718 / اینکونل 718 / NO7718 / GH169 / GH4169 / 2.4668؛

آلیاژ 800 / Incoloy 800 / NO8800 / 1.4876

آلیاژ 800H / Incoloy 800H / NO8810 / 1.4958؛

آلیاژ 800HT / ​​Incoloy 800HT / ​​NO8811 / 1.4959؛

آلیاژ 825 / Incoloy 825 / NO8825 / 2.4858 / NS142؛

آلیاژ 925 / Incoloy 925 / NO9925؛

Hastelloy C / Alloy C / NO6003 / 2.4869 / NS333؛

آلیاژ C-276 / Hastelloy C-276 / N10276 / 2.4819؛

آلیاژ C-4 / Hastelloy C-4 / NO6455 / NS335 / 2.4610؛

آلیاژ C-22 / Hastelloy C-22 / NO6022 / 2.4602

آلیاژ C-2000 / Hastelloy C-2000 / NO6200 / 2.4675؛

آلیاژ B / Hastelloy B / NS321 / N10001؛

آلیاژ B-2 / Hastelloy B-2 / N10665 / NS322 / 2.4617؛

آلیاژ B-3 / Hastelloy B-3 / N10675 / 2.4600؛

آلیاژ X / Hastelloy X / NO6002 / 2.4665؛

آلیاژ G-30 / Hastelloy G-30 / NO6030 / 2.4603؛

آلیاژ X-750 / Inconel X-750 / NO7750 / GH145 / 2.4669

آلیاژ 20 / نجار 20Cb3 / NO8020 / NS312 / 2.4660؛

آلیاژ 31 / NO8031 / 1.4562؛

آلیاژ 901 / NO9901 / 1.4898؛

Incoloy 25-6Mo / NO8926 / 1.4529 / Incoloy 926 / Alloy 926؛

اینکونل 783 / UNS R30783؛

NAS 254NM / NO8367؛

مونل 30C

Nimonic 80A / Nickel Alloy 80a / UNS N07080 / NA20 / 2.4631 / 2.4952

Nimonic 263 / NO7263

Nimonic 90 / UNS NO7090؛

Incoloy 907 / GH907؛

نیترونیک 60 / آلیاژ 218 / UNS S21800
بسته بندی موارد چوبی ، پالت ، کیسه های نایلون یا با توجه به نیاز مشتری
MOQ 1 عدد
زمان تحویل 10-100 روز بسته به مقدار
شرایط پرداخت T / T یا Western Union یا LC
حمل و نقل FOB تیانجین / شانگهای ، CFR ، CIF و غیره
کاربرد نفت / نیرو / شیمیایی / ساختمانی / گاز / متالورژی / کشتی سازی و غیره
ملاحظات سایر مواد و نقاشی ها موجود است.

خوش آمدید با ما تماس بگیرید









واحد: اینچ
اسمی
لوله
اندازه		 خارج از دیا
(OD)		 ضخامت دیوار (T) 90o مرکز آرنج L / R تا پایان A 45o مرکز آرنج L / R برای پایان دادن به B 90o مرکز آرنج S / R تا پایان A Tees Center To Ends CM طول کلاهک
E
Sch.5S Sch.10S Sch.40S Sch.80S
1/2 0.840 0.065 0.083 0.109 0.147 1.50 0.625   1.00 1.00
3/4 1.050 0.065 0.083 0.113 0.154 1.12 0.438   1.13 1.00
1 1.315 0.065 0.109 0.133 0.179 1.50 0.875 1.00 1.50 1.50
1-1 / 4 1.660 0.065 0.109 0.140 0.191 1.88 1.00 1.25 1.88 1.50
1-1 / 2 1.900 0.065 0.109 0.145 0.200 2.25 1.12 1.50 2.25 1.50
2 2.375 0.065 0.109 0.154 0.218 3.00 38/1 2.00 2.50 1.50
2-1 / 2 2.875 0.083 0.120 0.203 0.276 75/3 75/1 2.50 3.00 2.00
3 3.500 0.083 0.120 0.216 0.300 4.50 2.00 3.00 38/3 2.50
4 4.500 0.083 0.120 0.237 0.337 6.00 2.50 4.00 4.13 3.00
5 5.563 0.109 0.134 0.258 0.375 7.50 3.12 5.00 4.88 3.50
6 6.625 0.109 0.134 0.280 0.432 ساعت 9.00 75/3 6.00 63/5 4.00
8 8.625 0.109 0.148 0.322 0.500 ساعت 12.00 5.00 8.00 7.00 5.00
10 10.750 0.134 0.165 0.375 0.500 ساعت 15:00 25/6 ساعت 10.00 8.50 6.00
12 12.750 0.156 0.180 0.375 0.500 ساعت 18:00 7.50 ساعت 12.00 ساعت 10.00 7.00
14 14000 0.156 0.250 0.375 0.500 ساعت 21:00 8.75 ساعت 14.00 ساعت 11.00 7.50
16 16000 0.165 0.250 0.375 0.500 ساعت 24:00 ساعت 10.00 ساعت 16.00 ساعت 12.00 8.00
18 18000 0.165 0.250 0.375 0.500 ساعت 27:00 25/11 ساعت 18:00 13.50 ساعت 9.00
20 20.000 0.188 0.250 0.375 0.500 30.00 12.50 ساعت 20.00 ساعت 15:00 ساعت 10.00
24 24000 0.218 0.250 0.375 0.500 ساعت 36.00 13.50 ساعت 24:00 ساعت 17:00 ساعت 12.00





واحد: اینچ
اسمی
لوله
اندازه		 خارج از دیا
(OD)		 ضخامت دیوار (T) 90o L / R مرکز آرنج برای پایان دادن به A مرکز آرنج 45o L / R برای پایان دادن به B 90o S / R آرنج مرکز برای پایان دادن به A
Sch.5S Sch.10S Sch.40S Sch.80S
1/2 0.840 0.065 0.083 0.109 0.147 1.50 0.625
3/4 1.050 0.065 0.083 0.113 0.154 1.12 0.438
1 1.315 0.065 0.109 0.133 0.179 1.50 0.875 1.00
1-1 / 4 1.660 0.065 0.109 0.140 0.191 1.88 1.00 1.25
1-1 / 2 1.900 0.065 0.109 0.145 0.200 2.25 1.12 1.50
2 2.375 0.065 0.109 0.154 0.218 3.00 38/1 2.00
2-1 / 2 2.875 0.083 0.120 0.203 0.276 75/3 75/1 2.50
3 3.500 0.083 0.120 0.216 0.300 4.50 2.00 3.00
4 4.500 0.083 0.120 0.237 0.337 6.00 2.50 4.00
5 5.563 0.109 0.134 0.258 0.375 7.50 3.12 5.00
6 6.625 0.109 0.134 0.280 0.432 ساعت 9.00 75/3 6.00
8 8.625 0.109 0.148 0.322 0.500 ساعت 12.00 5.00 8.00
10 10.750 0.134 0.165 0.375 0.500 ساعت 15:00 25/6 ساعت 10.00
12 12.750 0.156 0.180 0.375 0.500 ساعت 18:00 7.50 ساعت 12.00
14 14000 0.156 0.250 0.375 0.500 ساعت 21:00 8.75 ساعت 14.00
16 16000 0.165 0.250 0.375 0.500 ساعت 24:00 ساعت 10.00 ساعت 16.00
18 18000 0.165 0.250 0.375 0.500 ساعت 27:00 25/11 ساعت 18:00
20 20.000 0.188 0.250 0.375 0.500 30.00 12.50 ساعت 20.00
24 24000 0.218 0.250 0.375 0.500 ساعت 36.00 13.50 ساعت 24:00

6 "آرنج آلیاژ آلومینیوم SCH80s 90 درجه آرنج طولانی
