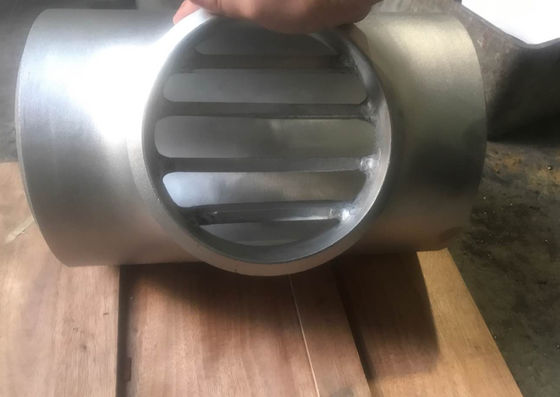

تی میله ای ASTM A815 WP-UNS S31803 DN300 (12 اینچ) X DN300 (12 اینچ) SCH80S

تی میله ای ASTM A815 WP-UNS S31803 DN300 (12 اینچ) X DN300 (12 اینچ) SCH80S

سه راهی میله ای یک سه راهی یا هر اتصالی است که دارای شاخه ای است که در خطوط لوله استفاده می شود و دارای میله ای است که در داخل آن جوش داده شده است که از حرکت پیگ به پایین اتصال شاخه جلوگیری می کند.

ملاحظات طراحی برای سه راهی نواردار

سه راهی میله ای زمانی استفاده می شود که نیاز به پیگینگ باشد.بنابراین، بسیاری از کاربردهای آن را می توان در خط لوله یا در میدان زیر دریا یافت.

صفحات میله ای که در داخل انشعاب جوش داده می شوند برای جلوگیری از تغییر جهت خوک یا گیر کردن در خروجی شاخه است.

طراحی صفحات میله باید به مقدار کافی، ضخامت و دارای فاصله کافی باشد تا از صافی پیگ برای عبور از لوله اصلی اطمینان حاصل کند و در عین حال بر جریانی که قرار بود از طریق شاخه جریان یابد تأثیری نداشته باشد.روش معمولی این است که اطمینان حاصل شود که دهانه در خط لوله انشعاب بعد از میله های هدایت شونده بیش از 40٪ مساحت خط لوله اصلی نباشد.

اندازه میله‌ها در اتصال انشعاب باید به اندازه‌ای کوچک باشد که جریان را محدود نکند، اما به اندازه‌ای بزرگ باشد که فشار جریان را حفظ کند.

برای اطمینان از صافی، صفحات میله باید به صورت آسیاب مناسب با انحنای شاخه باشند.هر گونه لبه تیز، پاشیدگی و فرز باید برداشته شود.این نرمی فرآیند پیگینگ برای محافظت از سنسور خوک در برابر آسیب مهم است.

به Shell DEP 31.40.10.13-Gen شکل 4 در بالا مراجعه کنید.تعداد صفحات نوار از دو (2) قطعه شروع می شود و با افزایش شناسه شاخه افزایش می یابد.

صفحات میله ای در حالت ایده آل به یک اندازه فاصله خواهند داشت.

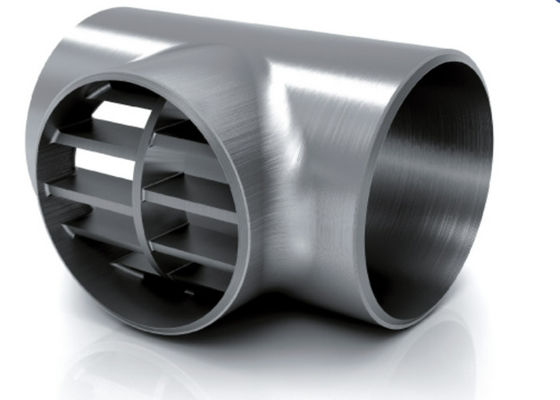

برای سه راهی بزرگتر (اندازه 14 اینچ و بالاتر)، یک صفحه پل در وسط وجود دارد تا هنگام ضربه زدن توسط خوک، سفتی میله را پشتیبانی کند.

مواد صفحات میله معمولاً مانند مواد سه راهی برای جوش پذیری استفاده می شود.

روش استاندارد این است که از جوشکاری میله های راهنما به طور مستقیم بر روی نواحی متمرکز گردن اکستروژن پرتنش خودداری کنید.انتهای میله‌ها باید به گونه‌ای تراشیده شوند که با شاخه مناسب شوند.

تعمیرات جوش روی فلز اصلی ممنوع است.
