انتهای تمام اتصالات جوش لبه دار دارای ضخامت دیواره از 4 میلی متر برای فولاد زنگ نزن آستنیتی یا 5 میلی متر برای فولاد ضد زنگ فریتی است.شکل اریب بستگی به ضخامت واقعی دیوار دارد.این انتهای مورب برای اینکه بتوان "جوش لب به لب" درست کرد مورد نیاز است.

جوشکاری Bevel acc.to ASME / ANSI B16.9 و ASME / ANSI B16.28

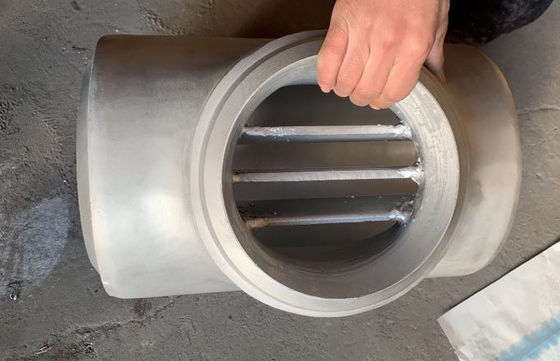

ملاحظات طراحی برای سه راهی نواردار

سه راهی میله ای زمانی استفاده می شود که نیاز به پیگینگ باشد.بنابراین، بسیاری از کاربردهای آن را می توان در خط لوله یا در میدان زیر دریا یافت.

صفحات میله ای که در داخل انشعاب جوش داده می شوند برای جلوگیری از تغییر جهت خوک یا گیر کردن در خروجی شاخه است.

طراحی صفحات میله باید به مقدار کافی، ضخامت و دارای فاصله کافی باشد تا از صافی پیگ برای عبور از لوله اصلی اطمینان حاصل کند و در عین حال بر جریانی که قرار بود از طریق شاخه جریان یابد تأثیری نداشته باشد.روش معمولی این است که اطمینان حاصل شود که دهانه در خط لوله انشعاب بعد از میله های هدایت شونده بیش از 40٪ مساحت خط لوله اصلی نباشد.

اندازه میله‌ها در اتصال انشعاب باید به اندازه‌ای کوچک باشد که جریان را محدود نکند، اما به اندازه‌ای بزرگ باشد که فشار جریان را حفظ کند.

برای اطمینان از صافی، صفحات میله باید به صورت آسیاب مناسب با انحنای شاخه باشند.هر گونه لبه تیز، پاشیدگی و فرز باید برداشته شود.این نرمی فرآیند پیگینگ برای محافظت از سنسور خوک در برابر آسیب مهم است.

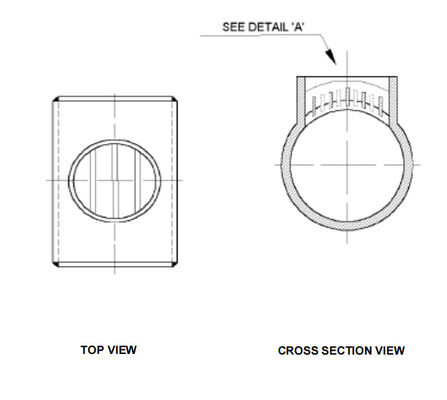

به Shell DEP 31.40.10.13-Gen شکل 4 در بالا مراجعه کنید.تعداد صفحات نوار از دو (2) قطعه شروع می شود و با افزایش شناسه شاخه افزایش می یابد.

صفحات میله ای در حالت ایده آل به یک اندازه فاصله خواهند داشت.

برای سه راهی بزرگتر (اندازه 14 اینچ و بالاتر)، یک صفحه پل در وسط وجود دارد تا هنگام ضربه زدن توسط خوک، سفتی میله را پشتیبانی کند.

مواد صفحات میله معمولاً مانند مواد سه راهی برای جوش پذیری استفاده می شود.

روش استاندارد این است که از جوشکاری میله های راهنما به طور مستقیم بر روی نواحی متمرکز گردن اکستروژن پرتنش خودداری کنید.انتهای میله‌ها باید به گونه‌ای تراشیده شوند که با شاخه مناسب شوند.

تعمیرات جوش روی فلز اصلی ممنوع است.

مواد و نمرات سه راهی بافته شده:

سه راهی فولادی ضد زنگ:

ASTM A403 WP 304 / 304L / 304H / 316 / 316L / 317 / 317L / 321 / 310 / 347 / 904L

سه راهی فولادی کربنی:

ASTM A234 WPB / A420 WPL3/ A420 WPL6/ MSS-SP-75 WPHY 42/46/52/56/60/65/70

سه راهی فولادی آلیاژی:

ASTM A234 WP1 / WP5 / WP9 / WP11 / WP22 / WP91

سه راهی های آلیاژی نیکل:

ASTM / ASME SB 336 UNS 2200 (Nickel 200)، UNS 2201 (Nickel 201)، UNS 4400 (Monel 400)، UNS 8020 (آلیاژ 20 / 20 CB 3، UNS 8825 Inconel) (860) UNS 6601 (Inconel 601)، UNS 6625 (Inconel 625)، UNS 10276 (Hastelloy C 276)

سه راهی های فولادی دوبلکس و سوپر دوبلکس:

ASTM A815، ASME SA815 UNS NO S31803، S32205.Werkstoff شماره 1.4462
