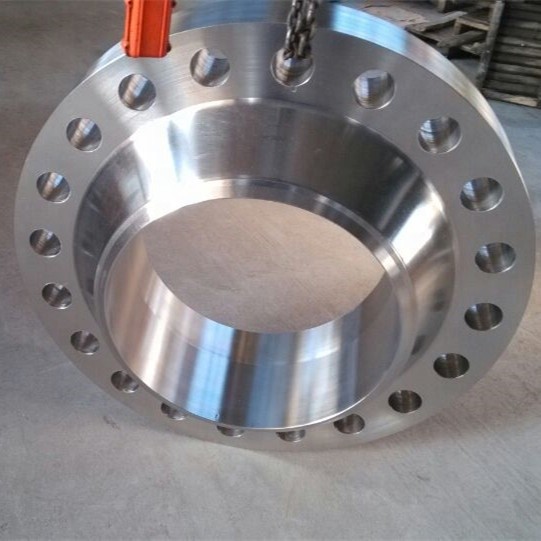

فلنج های فولادی آهنگری 17-4PH / فلنج گردن جوش برای کشتی سازی 3 اینچ SCH40 300#

فلنج

استاندارد:
فلنج ANSI B16.5/فلنج ANSI B16.47
فلنج DIN/EN 1092-1 فلنج
فلنج BS 4504 / فلنج BS 10
فلنج JIS / فلنج KS
فلنج ISO 7005-1/فلنج ISO 9624
فلنج GOST 12820 / فلنج GOST 12821 / فلنج GOST 12815
فلنج NS / فلنج AS
فلنج UNI/AWWA C207
فلنج SABS 1123 / فلنج SANS 1123
فلنج NFE 29203

مشخصات مواد: ASTM A182، A351، DIN، ASTM A105، A216 WCB
درجات مواد: F304، F304L، F316، F316L، CF8، CF8، CF8M، CF3M،
DIN1.4301، DIN1.4306، DIN1.4401، DIN1.4404،
DIN1.4308، DIN1.4408، DIN1.4306، DIN1.4409،
DIN1.0402، DIN1.0460، DIN1.0619

نوع:

فلنج گردنی جوشکاری، فلنج های رزوه دار فلنج مشترک آزمایشگاهی فلنج، فلنج های جوشکاری سوکت، فلنج های کور، فلنج های دیگر

مشخصات انواع

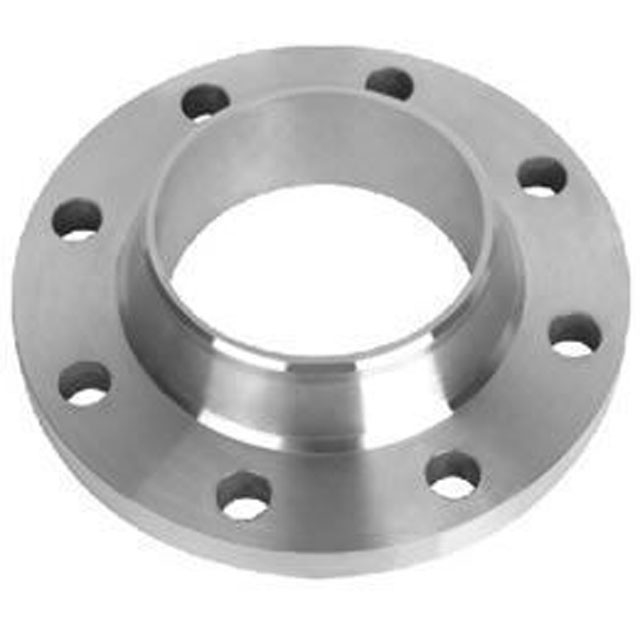

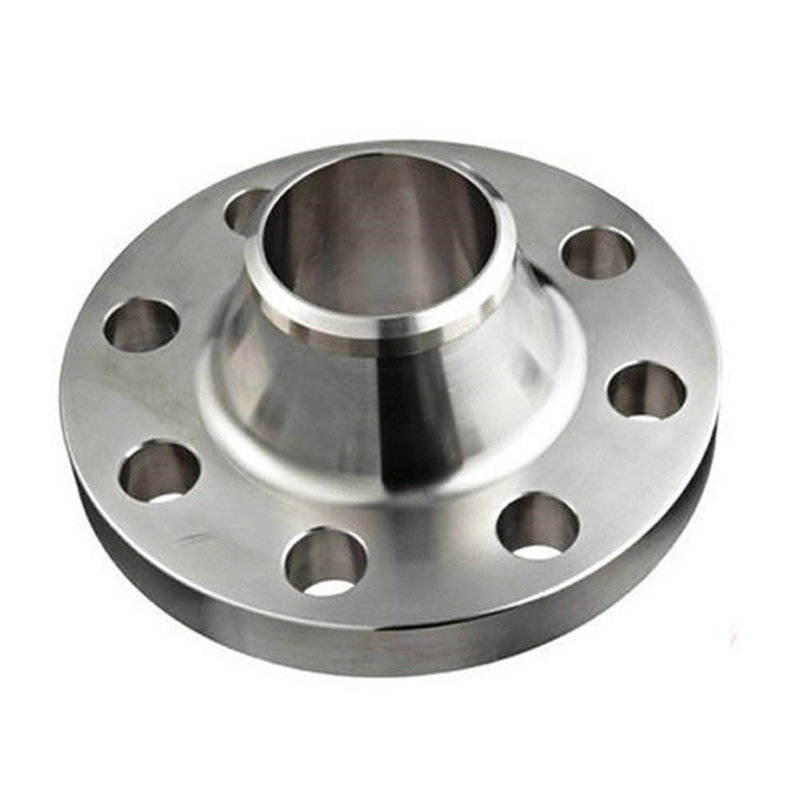

گردن جوش

1، برای فشار بالا، دمای زیر صفر یا بالا ترجیح داده می شود

2، هاب برای مطابقت با قطر داخلی لوله مخروطی و حفر شده است، بنابراین جریان محدود نمی شود، از تلاطم جلوگیری می کند و فرسایش را کاهش می دهد.

3، به راحتی رادیوگرافی می شود و توزیع استرس عالی را فراهم می کند

لغزش

1، به طور معمول در برنامه های پر استرس به دلیل اتصال کم هاب و جوش استفاده نمی شود

2، خارج از لوله سیل می زند

3، داخل فلنج جوش داده شده در توپی و انتهای لوله

مفصل دامان

1، در جایی استفاده می شود که تراز پیچ یا دسترسی برای تمیز کردن مورد نیاز است

2، مشابه فلنج لغزنده هنگام استفاده با انتهای خرد مفصل دامان

3، شعاع در تقاطع سطح فلنج و سوراخ برای مطابقت با انتهای خرد مفصل دامان

نخ دار

1، در جایی استفاده می شود که جوشکاری خطرناک باشد

2، برای کاربردهای کم فشار و غیر چرخه ای طراحی شده است

3، سوراخ برای مطابقت با موضوع لوله رزوه می شود

4، مخروطی برای مهر و موم لوله و فلنج

جوش سوکت

1، برای فرآیندهای شیمیایی با قطر کوچک، خطوط توزیع هیدرولیک و جریان

2، شبیه به فلنج لغزنده

3، سوراخ شمارنده با سوراخ لوله مطابقت دارد و جریان نامحدود را امکان پذیر می کند

4، سوراخ شمارنده از سمت توپی متناسب با قطر بیرونی لوله - می تواند لوله را در سوکت با جوش فیله در هاب وارد کند.

کور

1، برای بستن انتهای لوله استفاده می شود

2، سوراخ ندارد

3، اجازه دسترسی به خطوط مهر و موم شده را می دهد

فلنج های دیگر

روزنه، انبساط، کاهنده، سبک، خروجی های میخکوبی، گردن جوش بلند، متریک، نقشه های نیروی دریایی، نقشه های مشتری
