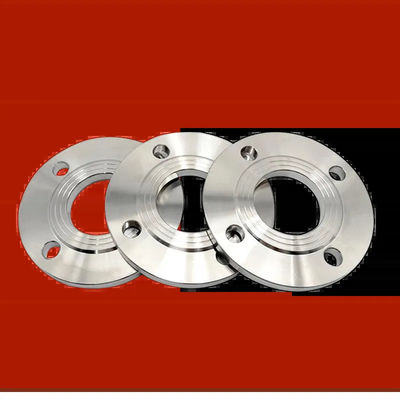

با کیفیت بالا فلنج مخزن تحت فشار فورج فولادی فلنج توسط کارخانه Nice

فولاد آهنگری فلنج مخزن فشار با کیفیت بالا توسط کارخانه زیبا

تایپ کنید فلنج گردن جوش، فلنج روی فلنج، فلنج کور، ورق لوله، فلنج رزوه ای، فلنج جوش سوکت، فلنج صفحه، کور عینک، LWN، فلنج اوریفیس، فلنج لنگر. OD 15mm-6000mm فشار 150#-2500#,PN0.6-PN400,5K-40K,API 2000-15000 استاندارد ANSI B16.5، EN1092-1، SABA1123، JIS B2220، DIN، GOST، UNI، AS2129، API 6A و غیره. ضخامت دیوار SCH5S، SCH10S، SCH10، SCH40S، STD، XS، XXS، SCH20، SCH30، SCH40، SCH60، SCH80، SCH160، XXS و غیره مواد فولاد ضد زنگ: A182F304/304L، A182 F316/316L، A182F321، A182F310S، A182F347H، A182F316Ti، A403 WP317، 904L، 1.4301،1.4307،1.4401،1.4571،1.4541، 254Mo و غیره فولاد کربنی: A105، A350LF2، Q235، St37، St45.8، A42CP، E24، A515 Gr60، A515 Gr 70 فولاد ضد زنگ دوبلکس: UNS31803، 2205، UNS32205، UNS31500، UNS32750، UNS32760، 1.4462،1.4410،1.4501 و غیره فولاد خط لوله: A694 F42، A694F52، A694 F60، A694 F65، A694 F70، A694 F80 و غیره. آلیاژ نیکل: inconel600، inconel625، inconel690، incoloy800، incoloy 825، incoloy 800H، C22، C-276، Monel400، Alloy20 و غیره آلیاژ Cr-Mo: A182F11، A182F5، A182F22، A182F91، A182F9، 16mo3 و غیره. کاربرد صنعت پتروشیمی؛ صنعت هوانوردی و هوافضا؛ صنعت داروسازی؛ اگزوز گاز، نیروگاه، ساخت کشتی، تصفیه آب و غیره مزایای انبار آماده، زمان تحویل سریعتر، موجود در همه اندازه ها، سفارشی، کیفیت بالا

پرکاربردترین انواع فلنج عبارتند از:

همه انواع به جز Lap Joint فلنج ارائه شده استیک صفحه فلنج برجسته

مواد برای فلنج

فلنج های لوله در تمام مواد مختلف مانند فولاد ضد زنگ، چدن، آلومینیوم، برنج، برنز، پلاستیک و غیره تولید می شوند اما بیشترین مواد مورد استفاده فولاد کربن فورج و دارای سطوح ماشینکاری شده است.

علاوه بر این، فلنج‌ها، مانند اتصالات و لوله‌ها، برای اهداف خاص، گاهی اوقات به صورت داخلی با لایه‌هایی از مواد با کیفیت کاملاً متفاوت مانند خود فلنج‌ها مجهز می‌شوند که «فلنج‌های آستردار» هستند.

جنس فلنج اساساً در هنگام انتخاب لوله تنظیم می شود، در اکثر موارد فلنج از همان جنس لوله است.

تمام فلنج‌های مورد بحث در این وب‌سایت تحت استانداردهای ASME en ASTM قرار می‌گیرند، مگر اینکه خلاف آن مشخص شده باشد.ASME B16.5 ابعاد، تحمل ابعاد و غیره و ASTM کیفیت های مختلف مواد را توصیف می کند.

ابعاد فلنج ها

هر فلنج ASME B16.5 دارای تعدادی ابعاد استاندارد است.اگر یک نقشه‌کش در ژاپن یا یک تهیه‌کننده کار در کانادا یا یک لوله‌ساز در استرالیا در مورد فلنج گردن جوش NPS 6، کلاس 150، جدول 40 ASME B16.5 صحبت می‌کند، آنگاه روی فلنج می‌رود که در تصویر زیر نشان داده شده است. .

اگر فلنج سفارش داده شده باشد، تامین کننده می خواهد کیفیت مواد را بداند.به عنوان مثال ASTM A105 یک فلنج فولادی کربنی آهنگری است، در حالی که A182 یک فلنج فولادی ضد زنگ آهنگری است.

بنابراین، در یک ترتیب صحیح به یک تامین کننده باید دو استاندارد مشخص شود.

اتصالات فلنج پیچ

اتصال فلنج پیچ و مهره ای ترکیبی پیچیده از بسیاری از عوامل (فلنج، پیچ، واشر، فرآیند، دما، فشار، متوسط) است.همه این عناصر مختلف به هم مرتبط هستند و برای رسیدن به یک نتیجه موفق به یکدیگر وابسته هستند.
قابلیت اطمینان اتصال فلنجی به شدت به کنترل شایسته فرآیند ساخت اتصال بستگی دارد.

برخی از معایب دیگر اتصالات فلنجی..

• هر اتصال فلنج ممکن است نشتی داشته باشد (برخی افراد ادعا می کنند که اتصال فلنج هرگز 100 درصد ضد نشتی نیست).
• سیستم های لوله فلنجی به فضای بسیار بیشتری نیاز دارند (فقط به یک قفسه لوله فکر کنید).
• عایق بندی سیستم های لوله فلنج دار گران تر است (کلاهک های فلنج مخصوص).

البته اتصالات فلنجی مزایای زیادی دارند.چند نمونه..

• یک خط جدید می تواند حاوی چندین قرقره لوله باشد و می تواند در یک کارگاه تولید شود.
• این قرقره های لوله را می توان بدون نیاز به جوش در کارخانه مونتاژ کرد.
• NDO (تست اشعه ایکس، هیدرولیک و غیره) در کارخانه ضروری نیست، زیرا این کار در کارگاه انجام شده است.
• انفجار و رنگ آمیزی در کارخانه ضروری نیست، زیرا حتی این کار در یک کارگاه انجام شده است
  (فقط آسیب های رنگ در حین نصب باید تعمیر شود).
