محل منبع: | چین |
---|---|
نام تجاری: | TOBO |
گواهی: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
شماره مدل: | فلنج |
مقدار حداقل تعداد سفارش: | 1 کامپیوتر |
قیمت: | USD |
جزئیات بسته بندی: | جعبه چوبی |
زمان تحویل: | 10-90 روز کاری |
شرایط پرداخت: | L/C، T/T، Western Union، |
قابلیت ارائه: | 5000 PCS در ماه |
اندازه: | 1/2 اینچ - 60 اینچ | کلاس: | 150-2500# |
---|---|---|---|
رو به رو: | طبق نقشه | تایپ کنید: | فلنج گردن جوش، فلنج WN (صورت برجسته) |
پایان: | استاندارد ANSI/ASME: پایان نورد سرد | استاندارد: | ANSI/ASME |
برجسته: | فلنج گردن جوش فولاد کربن فورج,فلنج گردن جوش SCH80,فلنج فولادی آهنگری ASTM A105 |

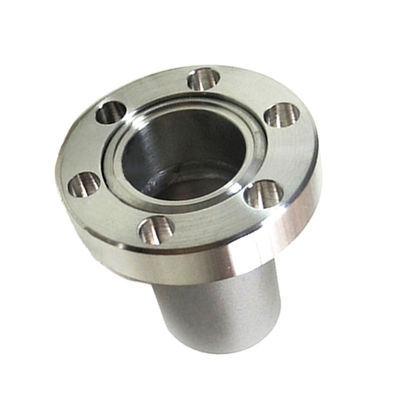

فولاد کربن فورج Sfenry استاندارد ASME B16.5 SCH40 SCH80 ASTM A105 فلنج گردن جوش
مشخصات:
اندازه:1/2 اینچ - 60 اینچ
نام برند: TOBO
کلاس:600 LBS
نوع:فلنج گردن جوش، فلنج WN (صورت برجسته)
تخصص:طبق نقاشی
استاندارد:
ANSI/ASME:
ANSI B16.5، ANSI B16.47، MSS SP44، ANSI B16.36، ANSI B16.48
DIN:
DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2633, DIN2633, DIN2633, DIN2633, DIN2633, DIN2656, DIN2656 2637, DIN2638, DIN2673
لیسانس:
BS4504، BS4504، BS1560، BS10 و غیره
فلنج های گردن جوش با ضخامت دیواره فلنج که ابعادی برابر با لوله منطبق دارد سوراخ می شوند.هرچه لوله سبکتر باشد، سوراخ در فلنج گردن جوش بزرگتر است.و برعکس، هر چه لوله سنگینتر باشد، سوراخ در فلنج گردن جوش کوچکتر است.فلنج های گردن جوش معمولاً در سیستم های فشار قوی استفاده می شوند و برای دماهای سرد یا گرم مناسب هستند.
فلنج های گردن جوش ASME B16.47 سری B
فلنج گردن جوش ASME B16.47 سری B کلاس 75
فلنج گردن جوشی ASME B16.47 سری B کلاس 150
فلنج گردن جوشی ASME B16.47 سری B کلاس 300
فلنج گردن جوش ASME B16.47 سری B کلاس 600
فلنج گردن جوشی ASME B16.47 سری B کلاس 900
جنس و درجه فلنج های گردن جوش:
فلنج های گردن جوش فولادی ضد زنگ:ASTM A182، A240 F 304، 304L، 304H، 316، 316L، 316Ti، 310، 310S، 321، 321H، 317، 347، 347H، 904L
فلنج های گردن جوش فولاد کربنی:ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
فلنج های گردن جوش فولادی آلیاژی:ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
فلنج های گردن جوش فولادی دوبلکس:ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
فلنج های گردن جوش سوپر دوبلکس:ASTM / ASME A/SA 182, A240 F 44, F 45, F51, F 53, F 55, F 60, F 61
فلنج های گردن جوش آلیاژ نیکل:Nickel 200 (UNS No. N02200)، Nickel 201 (UNS No. N02201)، Monel 400 (UNS No. N04400)، Monel 500 (UNS No. N05500)، Inconel 800 (UNS No. N088802)، Inconel N08825)، Inconel 600 (UNS No. N06600)، Inconel 625 (UNS No. N06625)، Inconel 601 (UNS No. N06601)، Hastelloy C 276 (UNS No. N10276)، آلیاژ 20 (UNS No.) و غیره
فلنج های گردن جوش آلیاژ مس:UNS شماره C10100, 10200, 10300, 10800, 12000, 12200, 70600, 71500, UNS No.
فلنج های گردن جوش فولاد کربن با دمای پایین:ASTM A350، LF2، LF3
برنامه های کاربردی ازفلنج گردن جوش ASME B16.47 سری B کلاس 600
فلنج های گردن جوش ASME B16.47 سری B کلاس 600 در فرآوری های شیمیایی و پتروشیمی استفاده می شود.
فلنج های گردن جوش ASME B16.47 سری B کلاس 600 در الکترونیک استفاده می شود.
فلنج های گردن جوش ASME B16.47 سری B کلاس 600 در تجهیزات پردازش برای حفظ خلوص محصول در جابجایی مواد غذایی، الیاف مصنوعی استفاده می شود.
فلنج های گردن جوش ASME B16.47 سری B کلاس 600 در مهندسی دریایی و دریایی استفاده می شود.
ویژگی هایفلنج گردن جوش ASME B16.47 سری B کلاس 600
فلنج های گردن جوش ASME B16.47 سری B کلاس 600 در برابر مواد شیمیایی کاهنده مختلف بسیار مقاوم هستند.
فلنج های گردن جوش ASME B16.47 سری B کلاس 600 مقاومت بسیار خوبی در برابر قلیایی های سوزاننده دارند.
فلنج های گردن جوش ASME B16.47 سری B کلاس 600 رسانایی الکتریکی بالایی دارند.
فلنج های گردن جوش ASME B16.47 سری B کلاس 600 در برابر خوردگی عالی در برابر آب های مقطر و طبیعی هستند.
فلنج های گردن جوش ASME B16.47 سری B کلاس 600 در برابر محلول های نمک خنثی و قلیایی مقاوم هستند.
فلنج های گردن جوش ASME B16.47 سری B کلاس 600 مقاومت عالی در برابر فلورین خشک دارند.
فلنج های گردن جوش ASME B16.47 سری B کلاس 600 به طور گسترده برای رسیدگی به سود سوزآور استفاده می شود.
فلنج های گردن جوش ASME B16.47 سری B کلاس 600 خواص حرارتی، الکتریکی و مغناطیسی خوبی دارند.
فلنج های گردن جوش ASME B16.47 سری B کلاس 600 در دماها و غلظت های متوسط تا حدودی در برابر اسیدهای کلریدریک و سولفوریک مقاومت دارند.
ابعاد ازفلنج گردن جوش ASME B16.47 سری B کلاس 600
قطر معمولی لوله | OD از فلنج |
ضخیم ness (Thk.) |
طول از طریق هاب |
قطر.از هاب در پایگاه |
هاب قطر. بالا |
مطرح شد صورت قطر. |
قطر.از پیچ دایره |
شماره از پیچ سوراخ ها |
قطر.از پیچ سوراخ ها |
قطر.از پیچ |
فیله شعاع حداقل |
اینچ | O | سی | Y | ایکس | آ | آر | BD | BN | BH | DB | r1 |
26" | 889 | 111.3 | 180.8 | 698.5 | 660.4 | 726.9 | 806.5 | 28 | 44.5 | 1 5/8 | 12.7 |
28" | 952.5 | 115.8 | 190.5 | 752.3 | 711.2 | 784.4 | 863.6 | 28 | 47.8 | 1 3/4 | 12.7 |
30" | 1022.4 | 125.5 | 204.7 | 806.5 | 762 | 841.2 | 927.1 | 28 | 50.8 | 1 7/8 | 12.7 |
32" | 1085.9 | 130 | 215.9 | 860.6 | 812.8 | 895.4 | 984.3 | 28 | 53.8 | 2 | 12.7 |
34" | 1162.1 | 141.2 | 233.4 | 914.4 | 863.6 | 952.5 | 1054.1 | 24 | 60.5 | 2 1/4 | 14.2 |
36" | 1212.9 | 146.3 | 242.8 | 968.2 | 914.4 | 1009.7 | 1104.9 | 28 | 60.5 | 2 1/4 | 14.2 |
38" | سایز 38 تا 60 اینچ با فلنج های سری a کلاس 600 یکسان است. |
