| محل منبع: | چین |
|---|---|
| نام تجاری: | TOBO |
| گواهی: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| شماره مدل: | 31254 1.4547 254 SMO |
| مقدار حداقل تعداد سفارش: | 1PC |
| قیمت: | US $ 10 - 100 / Kilogram |
| جزئیات بسته بندی: | کیس ها یا پالت های چوبی قابل حمل که با نوار فولادی یا طبق نیاز مشتری بسته شده اند |
| زمان تحویل: | 30 روز پس از دریافت 30٪ پیش پرداخت توسط T/T یا LC |
| شرایط پرداخت: | L/C، T/T، وسترن یونیون |
| قابلیت ارائه: | 50 تن متریک/تن متریک در ماه |
| نوع: | فلنج صفحه ای | OD: | 9.5 تا 219 میلی متر |
|---|---|---|---|
| رتبه بندی کلاس: | 150#~2500# | رو به رو: | RF (صورت برجسته)؛ FF (صورت صاف)؛ RTJ (مفصل نوع حلقه)؛ RJ (صورت مفصل حلقه) TG (صورت زبانه و شیار)؛ MF |
| فرایند ساخت: | فشار، پرس، جعل، بازیگر و غیره | بسته بندی: | کیس های چوبی، پالت، کیسه های نایلونی و یا با توجه به نیاز مشتریان |
| مقدار: | 1PCS | زمان تحویل: | 10-100 روز بسته به مقدار |
| شرایط پرداخت: | L/C، T/T | حمل: | FOB تیانجین / شانگهای، CFR، CIF و غیره |
| درخواست: | اتصال خط لوله و شیرها | درمان سطح: | ترشی، 2B، شماره 4، BA، خط مو، آینه |
| برجسته: | Raised Face Plate Ring Flange,Class 150 Plate Ring Flange,Asa B16.5 Plate Ring Flange,Class 150 Plate Ring Flange,Asa B16.5 Plate Ring Flange |
||

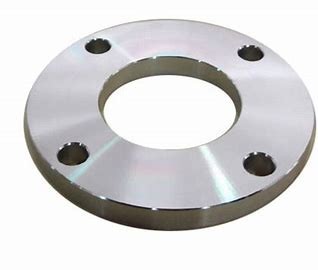

ANSI، ASME، ASA، B16.5 فلانژ حلقه پلیت سطح بالا کلاس 150 / 300 / 600
اندازه:
ماده:
استاندارد:
محل تولید:
شماره مدل:
استاندارد یا غیر استاندارد:
نام محصول:
نوع:
درمان سطح:
تکنیک:
کاربرد:
اصطلاح تجاری:
محدوده اندازه:
مقدار تولید:
نمونه:
جزئیات بسته بندی:
1پالت چوبی
2. کیسه بافته ضد خیس
3. به عنوان مورد نیاز
جزئیات تحویل:
۷ تا ۱۰ روز،بر اساس مقدار نهایی
| ابعاد فلنج و جرم تقریبی |
| ANSI، ASME، ASA، B16.5 150lb/sq.in. | |||||||||
| ø | D | ب | g | m | J | k | سوراخ ها | من | کیلوگرم |
| نصف اینچ | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4" | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4 " | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2" | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
| 2 " | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2" | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3 سانتی متر | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| 3 1/2" | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4" | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5" | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6" | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8" | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
| 10" | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| 12" | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| 14" | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| 16 اینچ | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| 18" | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| 20" | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| 22" | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24" | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
|
توجه:
1فلانژ های کلاس 150 به استثنای Lap Joint با 0.06 (1.6mm) سطح بالا مجهز می شوند، که در ¢ ضخامت (C) و ¢ طول از طریق Hub (Y1) ، (Y3) گنجانده شده است. 2برای فلج های مشترک اسلیپ، رشته ای، جوش سوکت و لپ، محورها می توانند از پایه به بالا عمودی یا در محدوده 7 درجه شکل بگیرند. 3فلنج های کور می توانند با همان محور که برای فلنج های اسلیپ استفاده می شود یا بدون محور ساخته شوند. 4. سطح گاسکت و پشت (سطح حامل برای بولتینگ) در عرض 1 درجه موازی می شوند. برای دستیابی به موازی، مواجهه نقطه ای مطابق با MSS SP-9 انجام می شود.بدون کاهش ضخامت (C). 5عمق سوکت (D) توسط ANSI B 16.5 فقط در اندازه های 3 اینچ پوشش داده می شود، بیش از 3 اینچ در اختیار تولید کننده است. |
| ANSI، ASME، ASA، B16.5 300lb/sq.in. | |||||||||
| ø | D | ب | g | m | J | k | سوراخ ها | من | کیلوگرم |
| نصف اینچ | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,100 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,400 |
| 1 1/4 " | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1,800 |
| 1 1/2" | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
| 2 " | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
| 2 1/2" | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
| 3 سانتی متر | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
| 3 1/2" | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
| 4" | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
| 5" | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
| 6" | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
| 8" | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
| 10" | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
| 12" | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
| 14" | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
| 16 اینچ | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
| 18" | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
| 20" | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
| 22" | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
| 24" | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
|
توجه:
1فلانژ های کلاس 300 به استثنای Lap Joint با 0.06 (1.6mm) چهره بلند ارائه می شود که در ¢ ضخامت ¢ (C) و ¢ طول از طریق Hub ¢ (Y1) ، (Y3) گنجانده شده است. 2برای فلج های مشترک اسلیپ، رشته ای، جوش سوکت و لپ، محورها می توانند از پایه به بالا عمودی یا در محدوده 7 درجه شکل بگیرند. 3فلنج های کور می توانند با همان محور که برای فلنج های اسلیپ استفاده می شود یا بدون محور ساخته شوند. 4. سطح گاسکت و پشت (سطح حامل برای بولتینگ) در عرض 1 درجه موازی می شوند. برای دستیابی به موازی، مواجهه نقطه ای مطابق با MSS SP-9 انجام می شود.بدون کاهش ضخامت (C). 5عمق سوکت (D) توسط ANSI B 16.5 فقط در اندازه های 3 اینچ پوشش داده می شود، بیش از 3 اینچ در اختیار تولید کننده است. |
| ANSI، ASME، ASA، B16.5 600lb/sq.in. | |||||||||
| ø | D | ب | g | m | J | k | سوراخ ها | من | کیلوگرم |
| نصف اینچ | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4" | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4 " | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
| 1 1/2" | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
| 2 " | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
| 2 1/2" | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
| 3 سانتی متر | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
| 3 1/2" | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
| 4" | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
| 5" | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
| 6" | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
| 8" | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
| 10" | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
| 12" | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
| 14" | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
| 16 اینچ | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
| 18" | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
| 20" | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
| 22" | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
| 24" | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
|
توجه:
1فلانژ های کلاس 600 به استثنای مفصل لپ با 0.25 (6.35 میلی متر) سطح بالا مجهز می شوند که در ¢ ضخامت ¢ (C) و ¢ طول از طریق هاب ¢ (Y1) ، (Y3) گنجانده نشده است. 2برای فلج های مشترک اسلیپ، رشته ای، جوش سوکت و لپ، محورها می توانند از پایه به بالا عمودی یا در محدوده 7 درجه شکل بگیرند. 3فلنج های کور می توانند با همان محور که برای فلنج های اسلیپ استفاده می شود یا بدون محور ساخته شوند. 4. سطح گاسکت و پشت (سطح حامل برای بولتینگ) در عرض 1 درجه موازی می شوند. برای دستیابی به موازی، مواجهه نقطه ای مطابق با MSS SP-9 انجام می شود.بدون کاهش ضخامت (C). 5ابعاد اندازه های 1/2 تا 3 1/2 با ابعاد فلنج های کلاس 400 یکسان است. 6عمق سوکت (D) توسط ANSI B 16.5 فقط در اندازه های 3 اینچ پوشش داده می شود، بیش از 3 اینچ در اختیار تولید کننده است. |
| ظرفیت تولید و جزئیات خرید | ||
| 1. | ابعاد فلنج عرضه DN15 - DN2000 (1/2 " - 80 ") ، فلنج جعل شده. | |
| 2. | مواد فولاد کربن: ASTM A105، A181، A350 LF1، A350LF2، A350LF3، A36، A234 WPB، Q235B، 20#، 20Mn و غیره | |
| 3. | مواد فولاد ضد زنگ: ASTM A182 F304, F304L, F316, F316L, F321 و غیره | |
| 4. | فلنج های ضد زنگ: روغن ضد زنگ، رنگ سیاه، پوشش رنگ زرد، گالوانیزه گرم، گالوانیزه سرد و غیره | |
| 5. | تولید ماهانه: 3000 تن در ماه | |
| 6. | شرایط تحویل: CIF، CFR، FOB، EXW. | |
| 7. | شرایط پرداخت: انتقال بانکی (T / T) ، L / C غیر قابل برگشت در دید و غیره | |
| 8. | حداقل مقدار سفارش: 1 تن یا 100 عدد | |
| 9. | تضمین کیفیت: گواهینامه EN10204 3.1، گواهینامه کارخانه، بازرسی شخص ثالث، خدمات جایگزینی رایگان. | |
