پد تقویتی فولاد کربن ۹۰ درجه یا RePAD یا RF Pad شاخه لوله ۶ اینچ SCH40
جزئیات محصول
| نام محصولات | پد تقویت شده 90 درجه | اندازه | 8''x6'' |
|---|---|---|---|
| مواد | فولاد کربن | استاندارد | ASME B 31.3 |
| استفاده | اتصال | روش های تقویت | پد تقویت کننده، تک تقویت کننده و زین تقویت کننده |
| برجسته کردن | شاخه لوله پد RF فولاد کربن,پد تقویتی ۹۰ درجه SCH40,لوازم آهن آلات با گارانتی |
||
توضیحات محصول
فولاد کربن 90° تقویت پد یا RePAD یا RF Pad لبه لوله 6'' SCH40
PAD تقویت کننده چیست؟

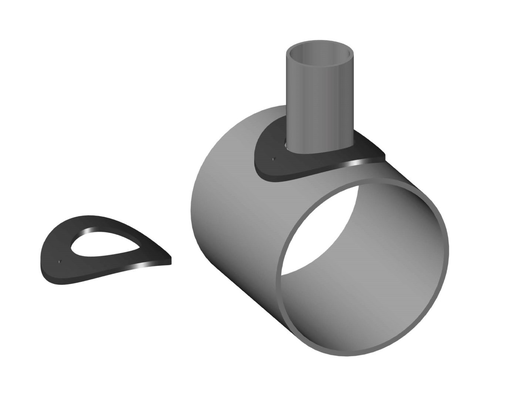

تقویت پد یا RePAD یا RF Pad (شکل 1) یک پد به شکل دونات است که در اطراف شاخه یک شاخه می رود
مفصل برای اضافه کردن قدرت به مفصل. آن را شبیه به یک ماشین لباسشویی فلزی گرد است که برای مطابقت با منحنی خم شده است
از لوله
با افزایش اندازه لوله، هزینه لوله های اتصال شاخه افزایش می یابد.
به عنوان قطعات استاندارد در دسترس است. بنابراین، یک روش استاندارد برای ساخت تی با برش یک سوراخ در سر و جوش
شاخه در لوله. اما بخش که در آن لوله مستقیم سوراخ می شود بخش ضعیف به دلیل وجود
بنابراین برای تحمل فشار و کاهش غلظت استرس در آن منطقه ضخامت به صورت محلی افزایش می یابد
در قالب پد تقویت کننده یا پد RF. وضعیت مشابهی برای اتصال نوزل ظرف فشار ایجاد می شود.
فشار و ظرفیت حمل بار از نوزل تجهیزات، پد RF جوش داده شده است. این پد های تقویت کننده فراهم می کند
قدرت و ظرفیت اضافی برای لوله.
| مواد | فولاد کربن، فولاد ضد زنگ، فولاد آلیاژ، فولاد ضد زنگ دو فلز، فولاد آلیاژ نیکل |
| فولاد کربن | ASTM A234 WPB، WPC؛ |
| فولاد ضد زنگ | 304/SUS304/UNS S30400/14301 304L/UNS S30403/1.4306; 304H/UNS S30409/1.4948; 309S/UNS S30908/1.4833 309H/UNS S30909؛ 310S/UNS S31008/1.4845; 310H/UNS S31009؛ 316/UNS S31600/1.4401; 316Ti/UNS S31635/1.4571; 316H/UNS S31609/1.4436; 316L/UNS S31603/1.4404; 316LN/UNS S31653؛ 317/UNS S31700؛ 317L/UNS S31703/1.4438; 321/UNS S32100/1.4541; 321H/UNS S32109؛ 347/UNS S34700/14550; 347H/UNS S34709/1.4912; 348/UNS S34800؛ |
| فولاد آلیاژ | ASTM A234 ،WP1,WP12 CL1,WP12 CL2,WP11 CL1,WP11 CL2,WP11 CL3,WP22 CL1,WP22 CL3,WP24,WP5 CL1,WP5 CL3,WP9 CL1,WP9 CL3,WPR,WP91,WP911,WP92, ASTM A860 WPHY42/WPHY52/WPHY60/WPHY65؛ ASTM A420 WPL3/WPL6/WPL9؛ |
| فولاد دوگانه | ASTM A182 F51/S31803/1.4462; ASTM A182 F53/S2507/S32750/1.4401; ASTM A182 F55/S32760/1.4501/Zeron 100؛ 2205/F60/S32205؛ ASTM A182 F44/S31254/254SMO/1.4547; 17-4PH/S17400/1.4542/SUS630/AISI630؛ F904L/NO8904/1.4539; 725LN/310MoLN/S31050/1.4466 253MA/S30815/1.4835; |
| فولاد آلیاژ نیکل | آلیاژ 200/نیکل 200/NO2200/2.4066/ASTM B366 WPN؛ آلیاژ 201/نیکل 201/NO2201/2.4068/ASTM B366 WPNL؛ آلیاژ 400/Monel 400/NO4400/NS111/2.4360/ASTM B366 WPNC؛ آلیاژ K-500/Monel K-500/NO5500/2.475; آلیاژ 600/Inconel 600/NO6600/NS333/2.4816; آلیاژ 601/Inconel 601/NO6001/2.4851; آلیاژ 625/Inconel 625/NO6625/NS336/2.4856; آلیاژ 718/Inconel 718/NO7718/GH169/GH4169/2.4668; آلیاژ 800/Incoloy 800/NO8800/14876; آلیاژ 800H/Incoloy 800H/NO8810/1.4958; آلیاژ 800HT/Incoloy 800HT/NO8811/1.4959; آلیاژ 825/Incoloy 825/NO8825/2.4858/NS142 آلیاژ 925/Incoloy 925/NO9925؛ استیلوی C/آلیاژ C/NO6003/2.4869/NS333 آلیاژ C-276/Hastelloy C-276/N10276/2.4819; آلیاژ C-4/Hastelloy C-4/NO6455/NS335/2.4610; آلیاژ C-22/Hastelloy C-22/NO6022/2.4602; آلیاژ C-2000/Hastelloy C-2000/NO6200/2.4675; آلیاژ B/Hastelloy B/NS321/N10001؛ آلیاژ B-2/Hastelloy B-2/N10665/NS322/2.4617; آلیاژ B-3/Hastelloy B-3/N10675/2.4600; آلیاژ X/Hastelloy X/NO6002/2.4665; آلیاژ G-30/Hastelloy G-30/NO6030/2.4603; آلیاژ X-750/Inconel X-750/NO7750/GH145/2.4669; آلیاژ 20/کارپینتر 20Cb3/NO8020/NS312/2.4660; آلیاژ 31/NO8031/1.4562; آلیاژ 901/NO9901/1.4898; انکلوئید 25-6Mo/NO8926/1.4529/انکلوئید 926/آلیاژ 926. Inconel 783/UNS R30783؛ NAS 254NM/NO8367؛ مونل 30C نمونیک 80A/آلیاژ نیکل 80a/UNS N07080/NA20/2.4631/2.4952 نمونیک 263/NO7263 Nimonic 90/UNS NO7090؛ انکلوئید 907/GH907؛ نیترونیک 60/آلیاژ 218/UNS S21800 |
| بسته بندی | جعبه های چوبی، پالت ها، کیسه های نیلونی یا بر اساس نیازهای مشتری |
| مقدار تولیدی | 1 عدد |
| زمان تحویل | 10-100 روز بسته به مقدار |
| شرایط پرداخت | T/T یا Western Union یا LC |
| حمل | FOB تیانجین/ شانگهای، CFR، CIF، و غیره |
| درخواست | نفت/ برق/ مواد شیمیایی/ ساخت و ساز/ گاز/ فلزات سازی/ کشتی سازی و غیره |
| ملاحظات | سایر مواد و نقشه ها در دسترس هستند. |
| خوش آمديد که با ما تماس بگيريد | |
براي چي به تشکيلات نياز هست؟
RePADs یا RF Pads صفحات مورد استفاده برای تقویت قطعات و / یا نوزل ها با افزایش ضخامت محلی به قطعات هستند
در مناطق با استرس بالا. این از همان اندازه و مواد به عنوان سر لوله که به آن جوش داده شده است ساخته شده است.
در لوله ها یا ظرف های فشار، سوراخ ها در قالب نوزل یا تقاطع شاخه ساخته می شوند و بنابراین لوله / ظرف مادر
بنابراین، بدیهی است که برای جبران این ضعف با یک پد تقویت کننده به
احتمال شکست را کاهش می دهد، زیرا اتصال شاخه لوله یا نوزل ظرف تحت فشار را تقویت می کند.
استفاده از تقویت PAD
1. به طور معمول تقویت باد استفاده می شود در stub-on و stub-in شاخه اتصالات اگر مورد نیاز بر اساس لیست خط و یا اگر مورد نیاز
با استفاده از پد های تقویت کننده لازم نیست برای تقویت کامل
لوله سر، بند 3043.3 از ASME B 31.3 معادلات را برای بررسی اینکه آیا هر اتصال شاخه لوله های جوشیده نیاز به
کمک
2. trunnions پشتیبانی با تقویت فراهم می شود زمانی که توسط مهندسان فشار لوله کشی مشخص شده است. هنگامی که حمل trunnions پشتیبانی می کند
بیش از ظرفیت حامل از trunnion هستند، پد های تقویت در لوله مادر و اتصال trunnion جوش داده می شود برای افزایش
با این حال لطفا در نظر داشته باشید که تقویت بر روی trunnions از آرنج به عنوان استاندارد پیشنهاد نمی شود
بنابراین باید تا حد ممکن از آن اجتناب شود. نیاز به تقویت باید به طور خاص ذکر شود.
در نقشه ایزومتریک برای انتقال به تیم ساختمانی.
3اتصال نوزل تجهیزات به طور معمول تقویت می شود تا نوزل ها بتوانند بار و لحظات بیشتری را از طرف لوله بردارند.
4گاهی اوقات، باد تقویت کننده در بین کفش یا پشت سر پشتیبان و لوله اصلی فراهم می شود زمانی که ضخامت لوله اصلی کمتر است
از آنچه لازم است.

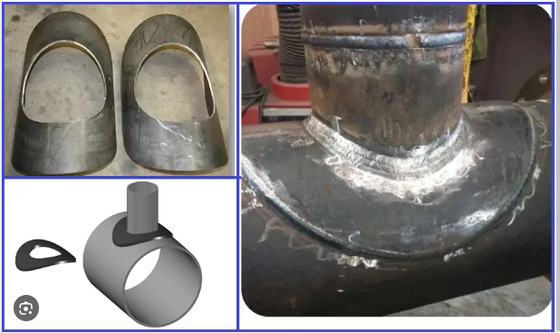

شکل ۱: PAD های تقویت کننده معمولی
ویژگی های طراحی RF PAD
معمولا حداکثر ضخامت که در شرکت های مهندسی به عنوان ضخامت پد تقویت کننده استفاده می شود 1.5 برابر ضخامت لوله اصلی است.
روش استاندارد استفاده از همان ضخامت لوله اصلی است.
مواد تقویت کننده باید با مواد لوله اصلی و شاخه ای سازگار باشد.
به عنوان یک پد RF استفاده می شود.
بند 3285.4.g از ASME B31.3 اشاره می کند که تقویت پد و سرنشین باید مناسب با بخش هایی که آنها را به
متصل شده.
یک سوراخ تهویه در کنار (نه در میان) هر پد یا سرنشین باید فراهم شود تا نشت در جوش بین شاخه را نشان دهد.
معمولا دو عدد سوراخ تهویه وجود دارد که باید مهر و موم شوند.
سوراخ های ورودی همچنین به عنوان سوراخ های گریه یا سوراخ های Telltale شناخته می شوند.
اندازه ی عادی حفره ی گریان 6 میلی متر است. اگر پد تقویت کننده از قطعات متعدد لوله ساخته شده باشد، باید یک حفره ی تهوایی در آن فراهم شود.
هر قطعه برش
یک پد یا سرنشین می تواند در بیش از یک قطعه ساخته شود، اگر مفاصل بین قطعات دارای قدرت معادل فلز پد یا سرنشین باشد.
و اگر هر قطعه سوراخ تهویه داشته باشد.
نماد تکه تقویت کننده در نقشه ها
شکل 2 نشان دهنده نماد عادی RF Pad است که در نقشه های لوله استفاده می شود.
شکل ۲: تقویت نماد PAD
پد تقویت کننده یک حلقه بریده از یک صفحه فولادی است که یک سوراخ در مرکز برابر با قطر بیرونی اتصال شاخه دارد.
آن را بر روی لوله شاخه قبل از لوله شاخه به سر جوش داده می شود.
پد تقویت کننده به سمت شاخه حرکت می کند تا اتصال جوش را پوشش دهد. پد تقویت کننده سپس به شاخه و شاخه جوش داده می شود.
