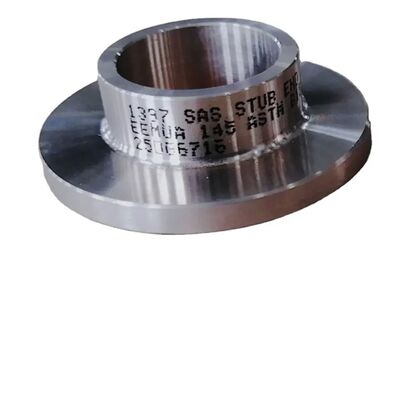

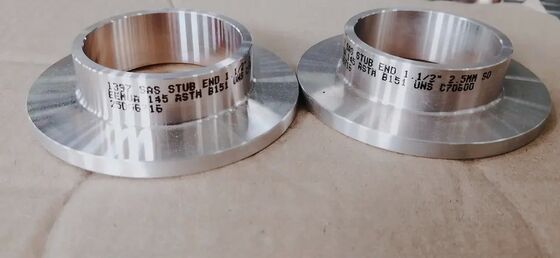

اتصالات جوش لب به لب برای لوله پتروشیمی از جنس استنلس استیل 304/316

اتصالات جوش لب به لب فولاد ضد زنگ، سر لوله بلند و کوتاه، فلنج دار فورج شده مطابق با ASME

1. شرح محصول

سر لوله‌های فولاد ضد زنگ اتصالات انتقالی حیاتی هستند که انتهای لوله را به یک سطح آب‌بندی استاندارد فلنج تبدیل می‌کنند. ارزش اصلی آن نه در یک "لوله کوتاه فلنج‌دار" ساده، بلکه در فرآیند شکل‌دهی لب (شعله) نهفته است. آنها به دو مسیر تولید تقسیم می‌شوند: بدون درز (SMLS) - که به طور یکپارچه از لوله‌های فولادی بدون درز تشکیل شده است، دارای ساختار دانه‌ای متراکم بدون درز جوش طولی، مناسب برای شرایط فشار بالا و خوردگی شدید؛ جوش داده شده (WELD) - که از ورق‌های فولادی نورد شده و جوش داده شده تشکیل شده است، که مقرون به صرفه‌تر برای سیستم‌های با قطر بزرگ و فشار کم است. برای هر دو نوع، پشت لب مجهز به زاویه R یا پخ است که با حفره داخلی فلنج لب‌دار مطابقت دارد و فشار یکنواخت فلنج را در حین پیچ کردن بدون ایجاد نقاط تمرکز تنش تضمین می‌کند.

2.کاربردهای محصول

1. شبکه‌های بخار با فشار و دمای بالا: در ورودی و خروجی لوله‌های بخار اصلی و بخار بازگرم در نیروگاه‌ها استفاده می‌شود. اتصال جوش لب به لب سر لوله، جوشکاری مستقیم فلنج‌ها به لوله‌ها را جایگزین می‌کند و از شکست خستگی در گردن فلنج به دلیل نوسانات شدید دما جلوگیری می‌کند.

2. لوله‌کشی با ارتعاش شدید (کمپرسورهای رفت و برگشتی): در خطوط ورودی/خروجی کمپرسورهای رفت و برگشتی استفاده می‌شود. از آنجایی که فلنج لب‌دار به طور صلب به لوله جوش داده نشده است، به طور موثری آسیب برشی ناشی از ارتعاش به اتصالات جوش را بافر می‌کند.

3. بخش‌های فداشونده قابل تعویض: در صافی‌های ورودی پمپ، کانال‌های مبدل حرارتی و سایر مکان‌های با فرسایش بالا استفاده می‌شود. سر لوله به عنوان یک جزء فداشونده قابل تعویض عمل می‌کند و عمر مفید بدنه تجهیزات گران قیمت را افزایش می‌دهد.

4. انشعابات لوله‌های ابزار دقیق و نمونه‌برداری: برای خطوط انشعاب ابزار دقیق با قطر کوچک (DN15~DN50)، استفاده از سر لوله با فلنج لب‌دار امکان تنظیم آسان جهت ابزار را بدون پیچاندن بدنه ابزار دقیق فراهم می‌کند.

​3. مزایای محصول

1. اجتناب 100% از خطر خوردگی بین دانه‌ای: بخش لب تحت عملیات آنیل کردن محلول قرار می‌گیرد تا تنش پسماند ناشی از کار سرد به طور کامل از بین برود. از آنجایی که سطح لب و حفره داخلی فاقد مناطق تحت تأثیر حرارت جوش (HAZ) هستند، مزایای ایمنی مطلق را در محیط‌های مستعد خوردگی بین دانه‌ای مانند اسید نیتریک و استیک ارائه می‌دهند.

2. کنترل دقیق زنجیره ابعادی: قطر خارجی لب و شعاع ریشه (شعاع‌دهی) در یک قالب واحد با دقت شکل‌دهی می‌شوند و از تناسب 100% با شانک پخ‌خورده فلنج لب‌دار استاندارد اطمینان حاصل می‌کنند و از نشت خارج از مرکز ناشی از کج شدن فلنج پس از نصب جلوگیری می‌کنند.

3. تست غیر مخرب (NDT) کاملاً قابل ردیابی: تمام انتهای پخ جوش لب به لب و بخش‌های لب قبل از ارسال تحت بازرسی مایع نافذ (PT) یا ذرات مغناطیسی (MT) قرار می‌گیرند. درزهای طولی سر لوله‌های جوش داده شده تحت تست رادیوگرافی (RT) قرار می‌گیرند تا از عدم وجود ترک‌های داخلی، تخلخل یا سرباره اطمینان حاصل شود.

4. طراحی بهینه ضخامت دیواره: ضخامت دیواره در انتهای جوش لب به لب با لوله متصل (همان شناسه) هم‌سطح است، که تلاطم و مناطق مرده گردابی را از بین می‌برد، خوردگی شتاب‌دار جریان را کاهش می‌دهد و همچنین پیش‌گرمایش و عملیات حرارتی پس از جوش را تسهیل می‌کند.

5. نرخ بالای تعمیر جوش در محل: هنگام اتصال به خط لوله فقط یک جوش لب به لب محیطی مورد نیاز است، که در مقایسه با فلنج‌های گردن جوشی، نیاز به دو جوش فیله را از بین می‌برد. این امر بار کاری جوشکاری را بیش از 40% کاهش می‌دهد و دستیابی به 100% نفوذ کامل را بسیار آسان‌تر می‌کند.

​

4. مشخصات کلیدی محصول
