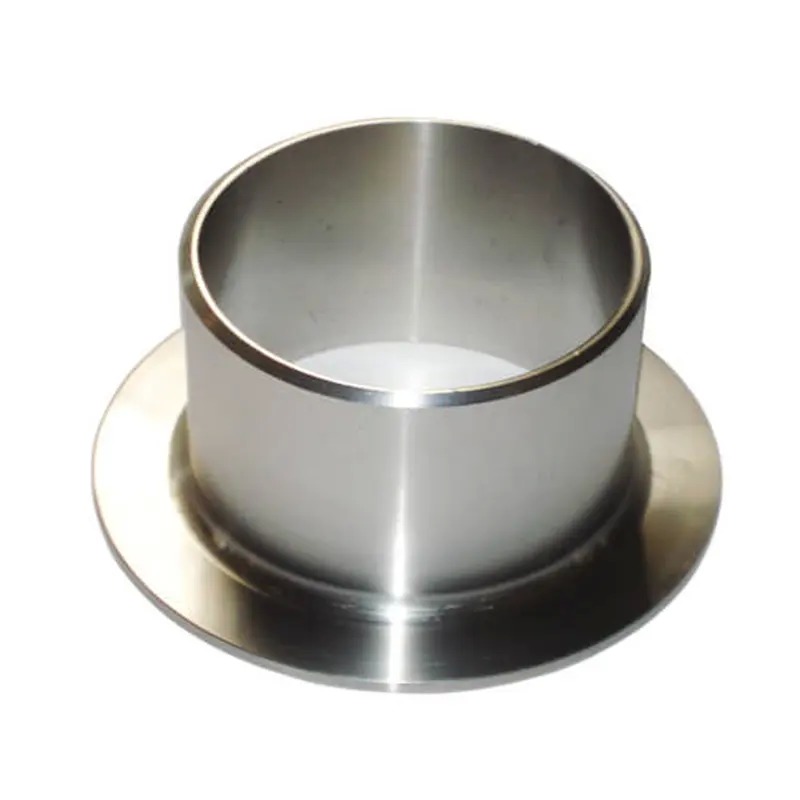

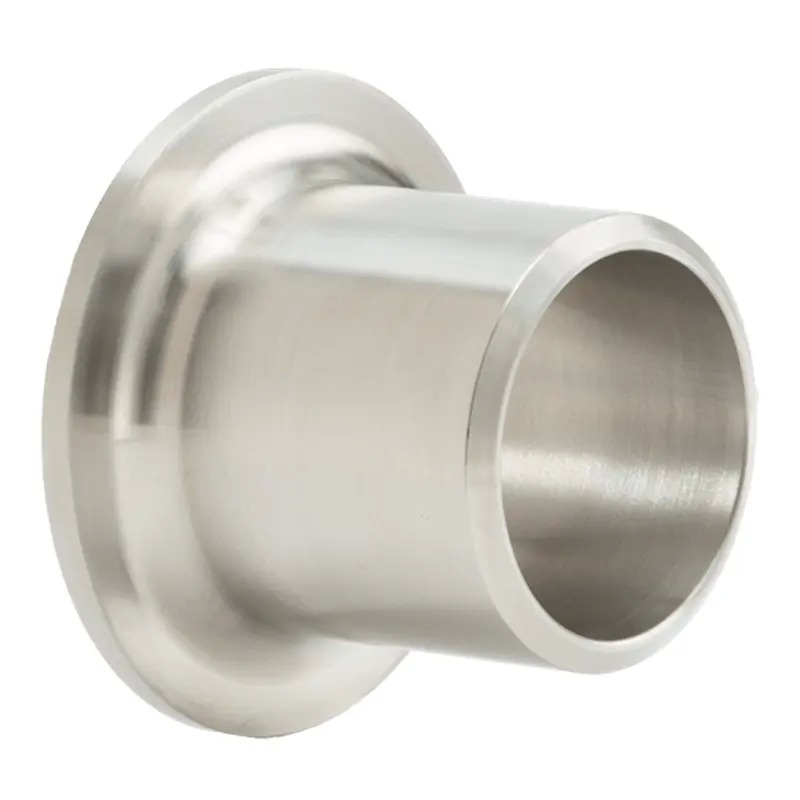

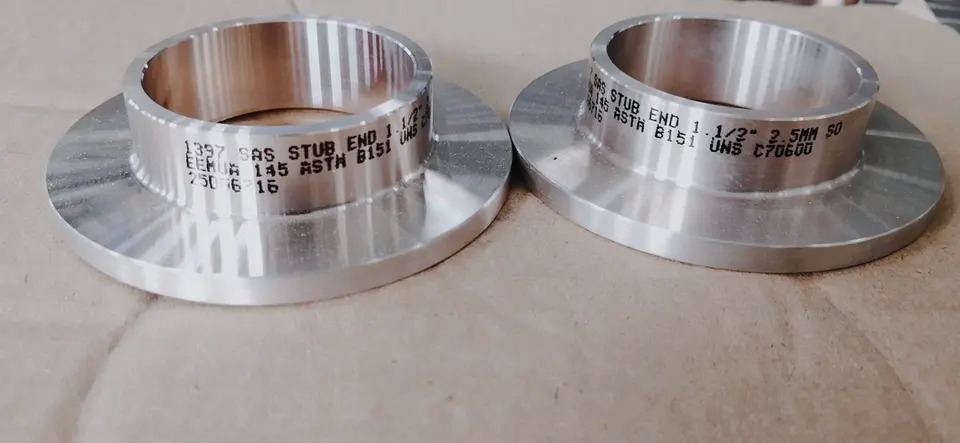

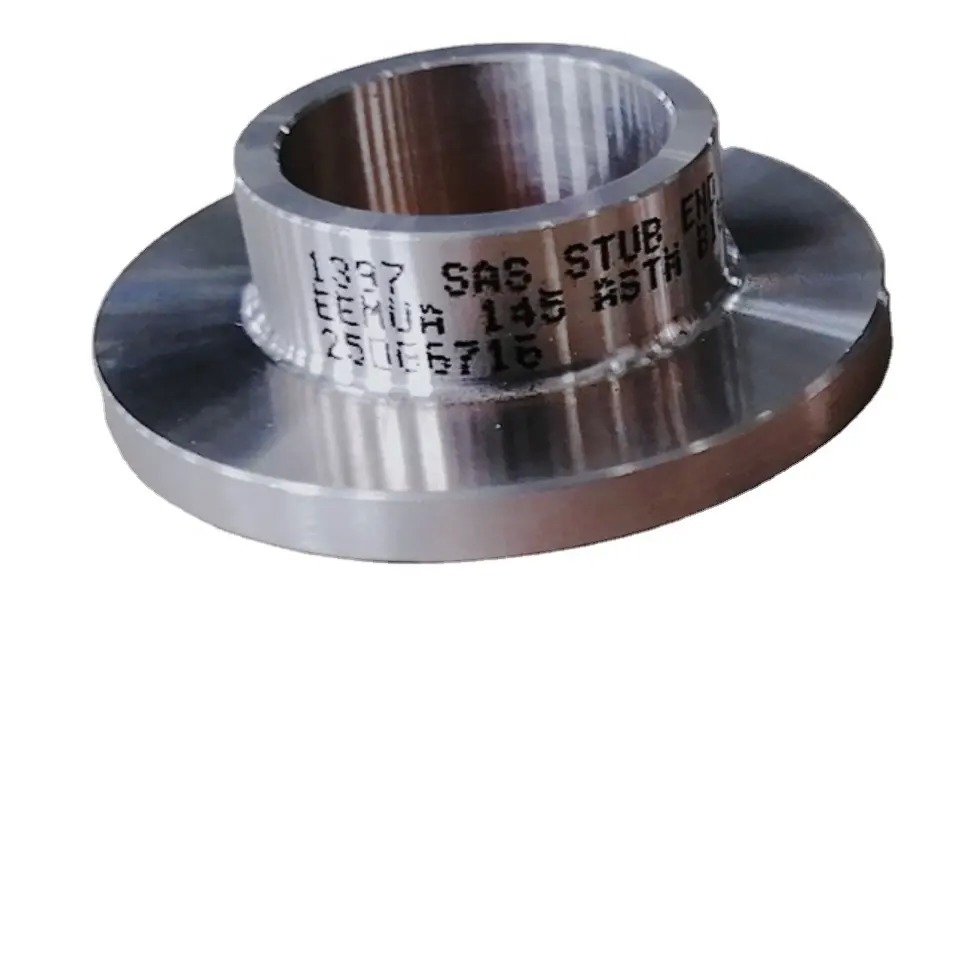

ASTM A403 316L از جنس استنلس استیل پایانه های ASME B16.9 Lap Joint
جزئیات محصول
| نام محصول | ASTM A403 316L از جنس استنلس استیل پایانه های ASME B16.9 Lap Joint | تکنیک ها | ریخته گری |
|---|---|---|---|
| روش پردازش | نورد سرد و آنیل شده | تایپ کنید | پایان خرد |
| انواع | بدون درز | ضخامت | Sch 5s، Sch 10s، Sch 40s، Sch 80s |
| پایان | ترشی، جلا داده شده | فرآیند تولید | فشار ، فشار ، جعل ، بازیگران و غیره |
| نوع پایان | الگوی کوتاه، الگوی بلند | ضخامت دیوار | sch5s ~ xxs |
| فشار | 3000LB، 6000LB، 9000LB | درمان سطحی | ترشی، پولیش، سندبلاست |
| مواد | فولاد ضد زنگ (معمولا SS304، SS316) | نوع نهایی | انتهای جوش لب به لب |
| ایمیل | وهيوانگ@cnjdgy.com | رتبه بندی فشار | 3000/6000/9000 PSI |
| برجسته کردن | از فولاد ضد زنگ,۳۱۶L,لوازم جانبی از فولاد ضد زنگ ASME B16.9 |
||
توضیحات محصول
ASTM A403 316L فولاد ضد زنگ پایانی ASME B16.9 گره گره
1توضیحات محصول
پایب های استوب فولاد ضد زنگ، که در مهندسی به عنوان پایب های استوب چپ مشترک یا پایب های لوله ای فلانژ نوع وان رول نیز شناخته می شوند، اساسا عناصر اتصال لوله های جدا شده از استرس هستند. از نظر ساختاری،آنها "وظیفه مهر و موم نگهدارنده فشار" را از "وظیفه بستن بولت" جدا می کنند.: انتهای استوب در برابر فشار رسانه، خوردگی و فرسایش مقاومت می کند، در حالی که حلقه فلنج مفصل حلقوی به طور انحصاری بار های قفل بولت را فراهم می کند. This design ensures that weld stresses and flange sealing stresses do not superimpose or interfere with each other when the piping system experiences extreme temperature differentials or mechanical vibrationsمحصولات مطابق با سه سیستم استاندارد جهانی بزرگ ساخته می شوند: آمریکایی (ASME B16.9 / MSS SP-43) ، آلمانی (DIN EN 1092-1 / DIN 2673) و ژاپنی (JIS B2311 / B2220) ،امکان یکپارچه سازی در پروژه های مهندسی مختلف صادراتی و داخلی. امتیاز
2.کاربردهای محصول
این محصول به طور خاص برای چهار شرایط شدید و سناریوی خاص طراحی شده است:
-
لوله های کرایوجنیک و درجه حرارت بسیار پایین (-196°C برای LN2/LNG): در ترمینال های دریافت LNG و خطوط انتقال نیتروژن مایع واحد جدایی هوا استفاده می شود.وقتی که با فلنج های مفصل قفسه جفت شوند، آنها به طور موثر برای انقباض محوری عظیم ناشی از انقباض سرد، جلوگیری از شکستگی شکننده جبران.
-
خطوط سنگین نفت و بخار با دمای بالا (≥400°C): در واحد های تقطیر اتمسفر / خلاء پالایشگاه و خطوط گاز هیدروکربن درجه حرارت بالا استفاده می شود.پایان استوب الگوی طولانی موقعیت بُت-سوئید دور از منطقه استرس دور بالا درجه حرارت، جلوگیری از شکست سطح مهر و موم فلنج به دلیل خزیدن در دمای بالا.
-
لوله های آب رسوب با فرسایش بالا و لوله های جامد: استفاده می شود در معدن و متالورژی مواد خمیر حمل و نقل و desulfurization سنگ آهک مواد خمیر گردش خط. سوراخ داخلی صاف از پایان stub هیچ نمایان جوش،از بین بردن سپرده گذاری گرده و فرسایش گرداب محلیبعد از فرسایش، فقط انتهای استوب نیاز به تعویض دارد، نه فلنج بزرگ گران قیمت.
-
سیستم های خلاء فوق العاده بالا (≤10−5 Pa): در خطوط تخلیه اتاق خلاء صنعت نیمه هادی و خورشیدی استفاده می شود.سطح مهر و موم حلق فوق العاده است و با گاسکت های مس بدون اکسیژن یا حلقه های C فلزی برای دستیابی به نرخ خارج شدن بسیار پایین و نرخ نشت در خلاء فوق العاده بالا جفت شده است.
3.موفقات محصول
| نقطه مهندسی | این راه حل محصول |
| مسائل مختلف جوش فلز | به سادگی هر دو ماده را به صورت جداگانه خریداری کنید و به صورت مکانیکی از طریق بولت ها متصل کنیداجتناب کامل از خطر خوردگی گالوانیکی و شکنندگی در بخیه های جوش فلزی متفاوت. |
| فلنج های بزرگ نمی توانند در محل خم شوند | فلنج مفصل حلق مستقل از لوله می چرخد. نصب نیازی به گرم کردن یا بلند کردن یا چرخش کلی لوله های بزرگ ندارد.به سادگی حلقه فلنج را چرخش دهید تا پیچ ها را در مرکز هم تراز کنید، به طور چشمگیری کاهش ساعات کاری نصب. |
| جبران گرما محوری ناکافی | فاصله مناسب (معمولا 1 ~ 2mm) اجازه می دهد تا لوله به طور آزاد در جهت محوری حرکت کند و به عنوان یک لوله ساده عمل کند.مفصل انبساط محوری، کاهش وابستگی به حلقه های انبساط یا جبران کننده های فلزی. |
| بار بیش از حد نوزل تجهیزات | از آنجا که هیچ لحظه خم شدن منتقل نمی شود (فلنج مفصل لبه جوش نشده است) ، لحظات خم شدن عظیم از وزن مرده لوله یا گسترش حرارتی به طور مستقیم به نوزل های تجهیزات منتقل نمی شوند.حفاظت موثر از نوزل های ورودی/خرید پمپ و کمپرسور از شکستگی های بیش از حد. |
| بهره وری پایین از گردش موجودی | استاندارد کردن در یک اندازه حلقه فلنج (به عنوان مثال PN16/Class 150) و ذخیره کردن فقط پایان های فلج در مواد مختلف (304/316L/Duplex).این به دست آوردن یک "یک حلقه متناسب با مواد متعدد" استراتژی انتشار انعطاف پذیر. |
4مشخصات کلیدی محصول
| ابعاد پارامتر | استاندارد ایالات متحده (ASME) | آلمانی/اروپایی (DIN/EN) | ژاپن (JIS) | توصیه های ما در مورد انتخاب کارخانه |
| استاندارد ابعاد | ASME B16.9 / B16.28 | DIN 2616 / EN 12560-3 | JIS B2311 / B2312 | اولویت بندی ASME برای صادرات آمریکا؛ DIN برای پروژه های اروپایی |
| تحمل OD دور (A) | ±1.6mm (NPS 1⁄2 ~ 48) | ±2.0mm (DN15~1200) | ±2.0mm (15A ~ 600A) | در هنگام مخلوط کردن، اولویت بندی تطابق باDN/PNبرچسب گذاری |
| سیستم ضخامت دیوار | Sch 5S / 10S / 40S / 80S | سری 1 / سری 2 (بر اساس PN) | بیماری های جنسی / XS / XXS | به طور دقیق با کشیدن Sch یا mm ضخامت دیوار را تهیه کنید؛ سیستم ها را مخلوط نکنید |
| درجه بندی فشار و دمای | محدود به فلنج جفت گیری، کلاس 150 ~ 2500 | محدود به فلنج جفت گیری، PN 6 ~ PN 400 | محدود به فلنج جفت گیری، 10K ~ 40K | برای درجه حرارت بالا (>350°C) ، نرخ کاهش؛ به ضمیمه ASME B16.5 مراجعه کنید. |
| شعاع فیله ریشه ی حلق (مهم) | R ≥ 3.0mm (تغییر صاف) | R ≥ 3.0mm (مانند ASME) | R ≥ 2.5mm (تازه تر) | R خیلی کوچک استباعث تمرکز استرس می شود؛ قبل از سفارش ابزار را تایید کنید |
| مجوز شناسایی فلنج جفت گیری | حدود 1.6 میلی متر بزرگتر از OD | حدود 2 میلی متر بزرگتر از OD | حدود 1.5 میلی متر بزرگتر از OD | پاکسازی ناکافی باعث تشنج دمای بالا می شود؛ بیش از حد باعث کنجکاوی می شود |
| سطح NDE (بررسی غیر مخرب) | PT/MT اختیاری؛ RT بر اساس درخواست | PT/MT اجباری (DIN EN 10204 3.1 cert) | PT اجباری | برای موارد بحرانی، اضافه کنیدبررسی ضخامت 100٪ UTبرای بررسی نازک شدن ران |
| دمای آزمایش ضربه مواد | -29°C (ضروری نیست اما توصیه می شود) | -20°C / -40°C (EN 13445 اجباری) | -10°C / -20°C | پروژه های LNG باید گزارش آزمایش ضربه در درجه حرارت پایین -196 درجه سانتیگراد را نیاز داشته باشند. |
سوالات عمومی
1شما شرکت تجاری هستید یا تولید کننده؟ ما تولید کننده هستیم، می توانید گواهینامه را ببینید.
2.چه مدت زمان تحویل شما است؟ به طور کلی 5-10 روز است اگر کالاها در انبار باشند. یا 15-20 روز است اگر کالاها در انبار نباشند، این بر اساس کمیت است.
3. آیا شما نمونه ها را ارائه می دهید؟ آیا این رایگان یا اضافی است؟ بله، ما می توانیم نمونه را برای هزینه رایگان ارائه دهیم اما نیاز به پرداخت هزینه حمل و نقل داریم.
4. شرايط پرداخت شما چيست ؟ پرداخت <=1000USD، 100٪ پيش پرداخت>=1000USD، 50٪ T / T پيش پرداخت، تعادل قبل از ارسال
