اتصالات فلنج اتصال لبه انتهایی فولاد ضد زنگ 304/316L ASME B16.9

اتصالات سر لوله فولاد ضد زنگ اتصال لب به لب فلنج لب به لب 304/316L ASME B16.9

1. توضیحات محصول

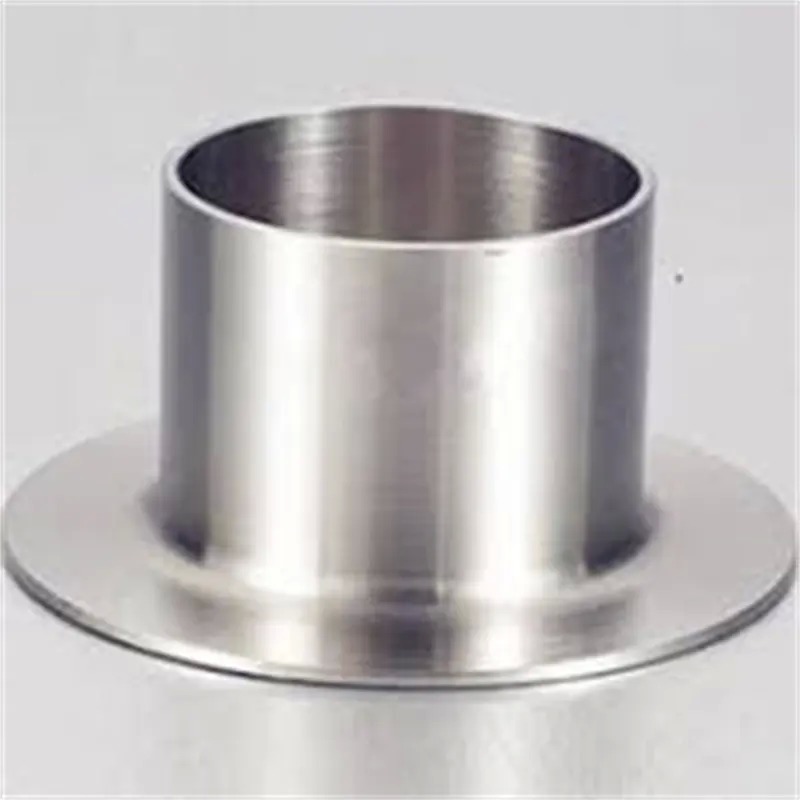

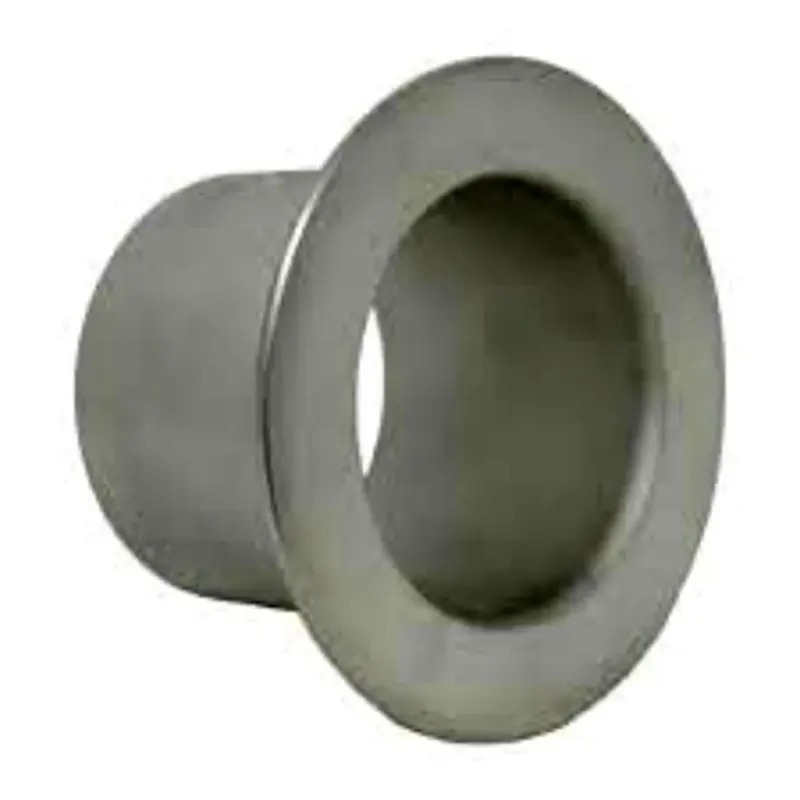

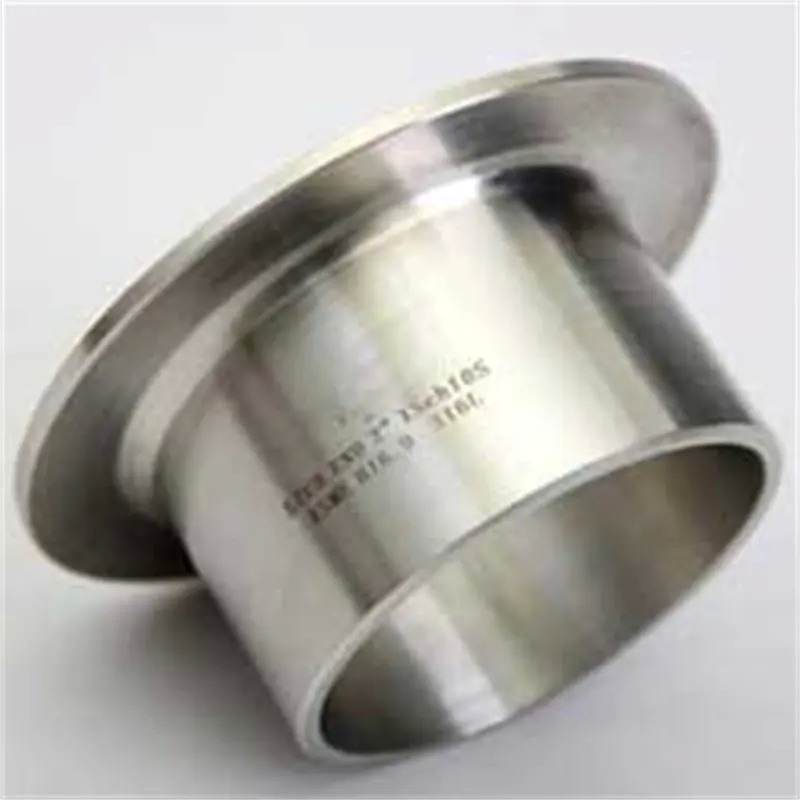

سر لوله فولاد ضد زنگ (که به عنوان سر لوله لب به لب یا سر لوله فلنج نیز شناخته می شود) اتصالات انتقالی هستند که انتهای جوش داده شده لوله را به یک سطح آب بندی فلنج تبدیل می کنند. از نظر ساختاری، یک انتها یک بخش لوله مستقیم برای جوش لب به لب است، در حالی که انتهای دیگر یک لب شعاعی شکل دقیق است. محصول شامل فلنج نیست و باید با فلنج های لب به لب جفت شود. مواد شامل 304/304L، 316/316L، فولاد ضد زنگ دوفازی و آلیاژهای پایه نیکل است. بر اساس کانتور پشتی، آنها به نوع A (انتقال گردن مستقیم)، نوع B (انتقال منحنی) و نوع C (ضخیم شده فورج شده) طبقه بندی می شوند که به ترتیب برای کاربردهای دیواره استاندارد، دیواره نازک و دیواره ضخیم فشار بالا مناسب هستند. استانداردهای تولید سیستم های ASME، DIN و JIS را پوشش می دهند تا الزامات جهانی تدارکات مهندسی را برآورده کنند.

2.کاربرد محصول

1. اتصال فلنج استاندارد بین لوله ها و تجهیزات: برای اتصال سریع سیستم های لوله کشی جوش داده شده به شیرها، برج ها، مبدل های حرارتی، پمپ ها و سایر تجهیزات با نازل های فلنج دار استفاده می شود.

2. سیستم های انتقال مواد خورنده: فقط سر لوله با آلیاژ مقاوم در برابر خوردگی با محیط تماس دارد؛ حلقه فلنج جفت شونده می تواند از فولاد کربن معمولی ساخته شود و به بهینه سازی مواد منطقه ای دست یابد.

3. پروژه های لوله کشی با قطر بزرگ و فشار بالا: فلنج لب به لب چرخان مستقل، مانع نصب چرخش لوله های با قطر بزرگ برای تراز پیچ را حل می کند، به ویژه برای سکوهای فراساحلی و کارخانه های پتروشیمی بزرگ مناسب است.

4. ایستگاه های فرآیندی که نیاز به بازرسی مکرر دارند: مناسب برای نازل های ورودی/خروجی راکتور، محفظه های فیلتر، ورودی/خروجی کمپرسور و سایر مکان هایی که نیاز به جداسازی، بازرسی یا تمیز کردن منظم دارند.

5. سیستم های لوله کشی تحت چرخه حرارتی و ارتعاش: فاصله مناسب اجازه حرکت جزئی محوری را می دهد و تنش های انبساط حرارتی و ضربات ارتعاش مکانیکی را بر روی جوش ها و سطوح آب بندی بافر می کند.

6. صنایع کلیدی کاربرد: نفت و گاز، پالایش نفت و مواد شیمیایی، مهندسی فراساحلی، برق و انرژی، فرآوری مواد غذایی، مواد شیمیایی ریز، نیمه هادی ها و واحدهای جداسازی هوا.

​3. مزایای محصول

• در مقایسه با راه حل های اتصال فلنج یکپارچه سنتی، سر لوله های فولاد ضد زنگ مزایای قابل توجهی به شرح زیر دارند:
• صرفه جویی قابل توجه در هزینه مواد: در مجموعه اتصال کامل، فقط سر لوله نیاز به فولاد ضد زنگ یا سایر آلیاژهای مقاوم در برابر خوردگی دارد؛ حلقه فلنج لب به لب می تواند از فولاد کربن معمولی ساخته شود. برای قطرهای بزرگ و کلاس های فشار بالا، هزینه مواد می تواند تقریباً 30٪ تا 50٪ کاهش یابد، با افزایش قابل توجه تر صرفه جویی با افزایش اندازه لوله.

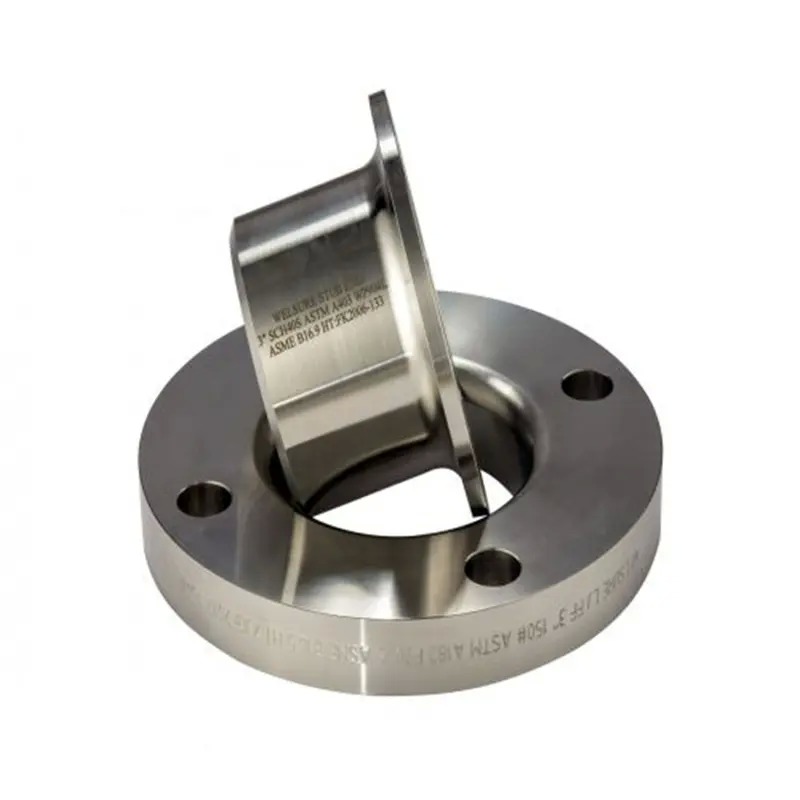

• راندمان نصب بالا: فلنج لب به لب می تواند آزادانه در اطراف دیواره خارجی سر لوله بچرخد. در حین نصب، فقط حلقه فلنج باید برای تراز سوراخ پیچ چرخانده شود و نیازی به چرخش لوله های با قطر بزرگ نیست. یک کارگر می تواند تراز را تکمیل کند و دشواری ساخت و ساعات کار را برای عملیات در ارتفاع بالا و فضای محدود به طور قابل توجهی کاهش دهد.
• نگهداری انعطاف پذیر و راحت: در طول بازرسی سیستم، کافی است پیچ ها را شل کنید تا حلقه فلنج را در امتداد لوله به عقب بکشید و اجازه دهید کل بخش لوله خارج شود. نیازی به برش کار گرم یا جوشکاری مجدد نیست. پس از بازرسی، مجموعه می تواند به سرعت دوباره نصب شود و زمان توقف کارخانه را به طور موثر کاهش دهد.
• توزیع تنش قابل اعتماد و منطقی: جوش لب به لب در بخش مستقیم سر لوله قرار دارد و فاصله کافی از سطح آب بندی لب دارد. منطقه تحت تأثیر حرارت جوش و سطح آب بندی با یکدیگر تداخل ندارند. تنش های ناشی از ارتعاش لوله و انبساط حرارتی بر روی سطح آب بندی همپوشانی ندارند و در نتیجه قابلیت اطمینان طولانی مدت اتصال نسبت به فلنج های گردن جوشی یکپارچه برتر است.
• حفاظت موثر از نازل تجهیزات: از آنجایی که فلنج لب به لب اتصال جوشی صلب به بدنه لوله ندارد، گشتاورهای خمشی ناشی از وزن مرده لوله یا انبساط حرارتی مستقیماً به نازل های تجهیزات منتقل نمی شوند. این ویژگی به ویژه برای محافظت از نازل های ورودی/خروجی تجهیزات دوار مانند پمپ های گریز از مرکز، کمپرسورها و توربین ها حیاتی است و به طور موثر از شکست بارگذاری بیش از حد نازل جلوگیری می کند.
• عمومیت عالی قطعات یدکی: حلقه های فلنج لب به لب با همان اندازه می توانند با سر لوله های مواد مختلف (مانند 304، 316L، دوفازی) قابل تعویض باشند. هنگام آماده سازی مواد پروژه، فقط حلقه های فلنج جهانی و سر لوله های مواد مختلف باید در انبار نگهداری شوند و امکان پاسخگویی انعطاف پذیر به نیازهای نصب و تعویض در بخش های مختلف لوله را در حالی که هزینه های انبارداری و سرمایه گذاری را کاهش می دهد، فراهم می کند.
• اقتصاد برتر چرخه عمر کامل: با در نظر گرفتن هزینه های اولیه خرید، هزینه های نیروی کار نصب، زیان های زمان توقف نگهداری و تعهد سرمایه قطعات یدکی، ترکیب سر لوله فولاد ضد زنگ + فلنج لب به لب دارای هزینه های کلی به طور قابل توجهی کمتر در طول عمر خدمات مهندسی 25 ساله در مقایسه با راه حل های فلنج فولاد ضد زنگ یکپارچه است.

4. مشخصات فنی کلیدی

سوالات متداول

1. آیا شما شرکت تجاری هستید یا تولید کننده؟ ما تولید کننده هستیم، شما می توانید گواهینامه را ببینید.

2. زمان تحویل شما چقدر است؟ به طور کلی اگر کالا در انبار موجود باشد 5-10 روز است. یا اگر کالا در انبار موجود نباشد 15-20 روز است، بسته به مقدار است.

3. آیا نمونه ارائه می دهید؟ رایگان است یا اضافی؟ بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما هزینه حمل و نقل را باید پرداخت کنید.

4. شرایط پرداخت شما چیست؟ پرداخت=1000 دلار، 50% T/T پیش پرداخت، مانده قبل از حمل و نقل.
