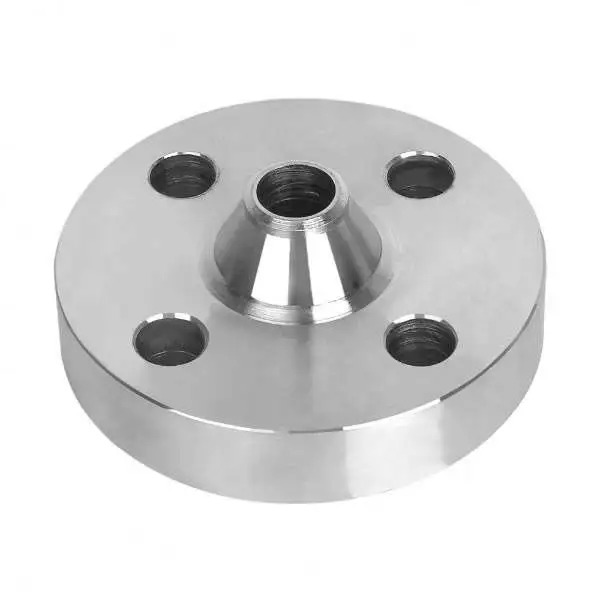

فلنج جوشکاری سوکت فولادی فورج شده ANSI B16.5 کلاس 150 صورت برجسته

  • Forged Steel Socket Welding Flange ANSI B16.5 Class 150 Raised Face
  • Forged Steel Socket Welding Flange ANSI B16.5 Class 150 Raised Face
  • Forged Steel Socket Welding Flange ANSI B16.5 Class 150 Raised Face
  • Forged Steel Socket Welding Flange ANSI B16.5 Class 150 Raised Face
  • Forged Steel Socket Welding Flange ANSI B16.5 Class 150 Raised Face
محل منبع شانگهای، چین
نام تجاری TOBO
گواهی ISO/TUV/SGS
شماره مدل فلنج های فولادی آهنگری
مقدار حداقل تعداد سفارش 1 عدد
قیمت قابل مذاکره
جزئیات بسته بندی بسته حمل و نقل استاندارد
زمان تحویل 15-30 روز کاری
شرایط پرداخت T/T، وسترن یونیون
قابلیت ارائه 10 تن در ماه
جزئیات محصول
نام محصول فلنج جوشکاری سوکت فولادی فورج شده ANSI B16.5 کلاس 150 صورت برجسته نوع اتصال جوش داده شده، رزوه ای، جوش سوکتی
ماشین جعل آداپتور فلنج نوع محصول فلنج WN
OEM قابل قبول ماشین آلات ماشین CNC
حمل و نقل fob شانگهای ، CFR ، CIF و غیره درجه آلیاژ نیکل
بسته کیف چوبی یا به درخواست مشتری فشار کلاس 300 - 1500
برنامه نفت و گاز، پتروشیمی، نیروگاه، تصفیه آب انواع بدون درز
اندازه 1/2''-120'' dn10 تا dn3600 حالت اتصال پیچ یا جوش
ضخامت دیوار 312 میلی متر بسته جعبه های چوبی، پالت ها
برجسته کردن

فلنج جوشی سوکتی فولاد فورج شده

,

فلنج فولادی ANSI B16.5

,

فلنج صورت برجسته کلاس 150
پیام بگذارید
توضیحات محصول

فلج جوشکاری فولاد جفت شده ANSI B16.5 کلاس 150 چهره بلند



1توضیحات محصول

فلنج های فولادی جعل شده قطعات اتصال با یکپارچگی بالا هستند که با استفاده از بیلت های فولادی در حال کار گرم تحت فشار و دمای کنترل شده ساخته می شوند. فرآیند جعل حفره ها را از بین می برد،ساختار دندریت را بهبود می بخشد.این فلنج ها از فولاد کربن، فولاد آلیاژ یا فولاد ضد زنگ ساخته می شوند.مطابق با ASTMمواد معمول شامل ASTM A105 (فولاد کربن) ، ASTM A182 F304/F316 (فولاد ضد زنگ) ، ASTM A182 F11/F22/F91 (فولاد آلیاژ) ،و A350 LF2 (خدمات دمای پایین)آنها در تمام انواع فلنج استاندارد و سبک های پوشش با تحمل ابعاد مطابق با ASME B16.5 یا B16 در دسترس هستند.47.

2کاربرد محصولات

فلنج های فولادی جعل شده به عنوان روش اصلی اتصال در سیستم های لوله کشی که در آن قابلیت اطمینان، ایمنی و نگهداری بسیار مهم است، استفاده می شود. آنها برای اتصال لوله ها، شیرها، پمپها، کمپرسورها،ظرف های تحت فشار، و تجهیزات دیگر. بخش های کاربردی کلیدی عبارتند از:

  • نفت و گاز در جریان آب (پایگاه های چاه، درختان کریسمس) ، در جریان آب (خط لوله های انتقال) و در جریان آب (صافخانه ها، مجتمع های پتروشیمی)

  • تولید برق (آبخانه های حرارتی، هسته ای و چرخه ترکیبی)

  • پردازش شیمیایی و تولید مواد شیمیایی تخصصی

  • پلتفرم های دریایی، کشتی های FPSO و سیستم های زیر دریایی

  • امکانات داروسازی، مواد غذایی و نوشیدنی و زیست فناوری

  • کارخانه های تصفیه آب و فاضلاب و ترشح آب

  • پالپ و کاغذ، کارخانه های فولاد و عملیات معدن

  • سیستم های پیشرانه دریایی و لوله کشی کشتی

این فلنج ها به طور خاص برای شرایط سخت استفاده از آنها مشخص شده اند، از جمله دمای بالا (> 400 °C) ، فشار بالا (تا کلاس 2500 #) ، دمای پایین (تا -196 °C) ، مایعات خورد کننده،و بارگذاری چرخه ای.

3مزایای محصول

در مقایسه با فلنج های ریخته شده یا فلنج های صفحه ای، فلنج های فولادی جعل شده مزایای عملکردی متمایزی را ارائه می دهند:

  • ساختار دانه بهینه شده• جریان جهت دار دانه مقاومت در برابر ضربه، خستگی و ترک خوردگی استرس را افزایش می دهد.

  • مواد کاملا متراکم✓ بدون سوراخ های سوراخ، سوراخ های تنفسی یا حفره های کوچک شدن، اطمینان از خلاء در فشار نوسان پذیر.

  • نسبت قدرت به وزن بالاتراجازه می دهد تا برای طرح های جمع و جور در حالی که با توجه به فشار درجه حرارت.

  • قابلیت جوشکاری عالیترکیب شیمیایی ثابت و اندازه دانه های خوب خطر ترک جوش را کاهش می دهد.

  • قابلیت ماشینکاری عالیسختی یکنواخت باعث می شود که سطوح مهر و موم دقیق با سطوح ظریف (Ra ≤ 3.2 μm) امکان پذیر باشد.

  • مقاومت خارق العاده در برابر خوردگی و فرسایشبه خصوص زمانی که از درجه های آلیاژ بالا استفاده می شود، که از معادلات گداخته شده فراتر می رود.

  • ردیابی کاملهر فلنج می تواند از مواد اولیه تا محصول نهایی ردیابی شود و الزامات سختگیرانه NDE و مستندات را برآورده کند (EN 10204 3.1/3.2).

  • بهره وری هزینه در دراز مدتزمان توقف و فواصل نگهداری کاهش یافته هزینه های اولیه بالاتر را جبران می کند.

فلنج جوشکاری سوکت فولادی فورج شده ANSI B16.5 کلاس 150 صورت برجسته

4پارامترهای کلیدی فنی

پارامتر جزئیات / محدوده
استانداردهای طراحی ASME B16.5 (NPS 1⁄2 ¢ 24) ، ASME B16.47 سری A/B (NPS 26 ¢ 120) ، EN 1092-1، DIN، JIS B2220، BS 4504، GB/T 9112، GOST 33259
اندازه اسمی NPS 1⁄2′′ تا 120′′ (DN 15 تا DN 3000)
کلاس های فشار (ASME) کلاس 150، 300، 400، 600، 900، 1500، 2500
درجه بندی فشار (متریک) PN 25، 6، 10، 16، 25، 40، 64، 100، 160، 250، 320 (تا 32.0 MPa)
محدوده دما -196°C (~321°F) تا +600°C (+1112°F) ، بسته به مواد و فشار
مواد مشترک کربن: A105، A105N، A350 LF1/LF2/LF3؛ آلیاژ: A182 F1، F5، F9، F11، F22، F91؛ ضد زنگ: A182 F304، F304L، F316, F316L، F317, F321, F347؛ تولید بالا: A694 F52 F70
انواع فلنج WN (بغل جوش) ، SO (زلف روی) ، BL (کافر) ، SW (سوکت جوش) ، TH (گرده دار) ، LJ (پای بند) ، سوراخ، کاهش، صفحه
سبک چهره RF (چشم بلند) ، FF (چشم صاف) ، RTJ (دستگاه نوع حلقه) ، MF (مرد/زن) ، TG (زبان و شکاف)
پوشش سطح دنده های متمرکز یا مارپیچی، 125 ′′ 250 ′′ Ra (3.2 ′′ 6.3 μm) ، پایان صاف برای شکاف های RTJ
مقدار سوراخ بولت (معمولی) کلاس 150: 4 (1⁄2 ′′ 2′′) ، 8 (21⁄2 ′′ 12′′) ، 12 (14 ′′ 24′′) ؛ کلاس 300/600: سوراخ های بیشتری برای اندازه های یکسان، تا 24 سوراخ برای قطر های بزرگ
آماده سازی پایان جوش زاویه بیول 37.5° ± 2.5°، چهره ریشه 1.6 mm (برای فلنج های WN) ، برنامه لوله های تطبیقی (Sch 40, 80, 160, XXS)
ابعاد تحمل قطر بیرونی ±1.5 mm، ضخامت ±3.2 mm، دایره بولت ±0.8 mm، قطر محور ±1.5 mm (بر اساس ASME B16.5)
درمان گرما نورمال کردن، گرم کردن، خاموش کردن + تند کردن، یا گرم کردن محلول (برای ضد زنگ) بر اساس مشخصات مواد
آزمایش غیر مخرب (NDE) ذرات مغناطیسی (MT) ، نفوذ کننده مایع (PT) ، فوق صوت (UT) ، رادیوگرافی (RT) بر اساس نیازهای مشتری
علامت گذاری برچسب یا لیزر حک شده: نوع مواد، اندازه، کلاس، برنامه، شماره گرما، لوگو سازنده، استاندارد
گواهینامه های آزمایش EN 10204 نوع 3.1 (شهادت بازرسی) ، نوع 3.2 (شاهد شخص ثالث) در دسترس است
پوشش / حفاظت روغن ضد زنگ، پوشش روی، پوشش اپوکسی، یا گالوانیزه، با توجه به مشخصات پروژه



سوالات عمومی

1شما شرکت تجاری هستید یا تولید کننده؟ ما تولید کننده هستیم، می توانید گواهینامه را ببینید.

2.چه مدت زمان تحویل شما است؟ به طور کلی 5-10 روز است اگر کالاها در انبار باشند. یا 15-20 روز است اگر کالاها در انبار نباشند، این بر اساس کمیت است.

3. آیا شما نمونه ها را ارائه می دهید؟ آیا این رایگان یا اضافی است؟ بله، ما می توانیم نمونه را برای هزینه رایگان ارائه دهیم اما نیاز به پرداخت هزینه حمل و نقل داریم.

4. شرايط پرداخت شما چيست ؟ پرداخت <=1000USD، 100٪ پيش پرداخت>=1000USD، 50٪ T / T پيش پرداخت، تعادل قبل از ارسال
