فلنج مفصل حلق ASTM A815 UNS S31803 فولاد ضد زنگ دوگانه 2 ′′ASME B16.5

فلنج مفصل حلق ASTM A815 UNS S31803 فولاد ضد زنگ دوگانه 2 ′′ASME B16.5

1توضیحات محصول

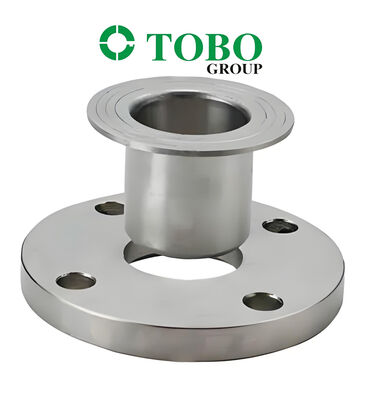

این محصول یک فلانج مفصل لپ (LJ) است که ازS31803 UNSفولاد ضد زنگ (Duplex 2205 / F51)ASTM A815وASME B165استانداردها. یک فلنج مفصل حلق (همچنین به نام "فلنج گشاده") یک مجموعه دو بخشی است که شامل یک فلنج پشتیبان و یک پایان استوپ است. پایان stub است butt-سوخته به لوله، و فلانج گره مفصل لغزیدن بیش از پایان stubخود فلنجنهکه به طور مستقیم به پایپ یا پای پایپ متصل شده و اجازه می دهد تا به طور آزادانه چرخش کند.UNS S31803 یک فولاد ضد زنگ دو فاز با میکروسروکتوری از تقریباً 50٪ آستنیت و 50٪ فریت است.که تقریبا دو برابر قدرت تولید فولاد های ضد زنگ استنتیک استاندارد سری 300 مانند 304/316L را ارائه می دهداین فلنج 2 "برای کاربردهایی که نیاز به جداسازی مکرر، انعطاف پذیری تراز و مقاومت در برابر خوردگی دارند طراحی شده است.

2پارامترهای کلیدی محصول

3کاربرد / استفاده

این فلنج مفصل حلق مناسب برای محیط های خوردنی و سیستم هایی است که نیاز به نگهداری مکرر دارند:

• نفت و گاز: پلتفرم های دریایی، لوله های زیر دریایی، خطوط تزریق شیمیایی

• پردازش شیمیایی: جریان های فرآیند حاوی کلرید، خدمات اسیدی

• مهندسی دریایی: سیستم های لوله کشی آب دریا، ساخت کشتی، کارخانه های شورش

• تولید برق: سیستم های آب خنک کننده، مبادلات گرما

• پالپ و کاغذ: خطوط سفید کننده، سیستم های هضم کننده

• لوله های فشار پایین و قطر بزرگ: اندازه های بالاتر از 24 "به طور معمول به عنوان مفاصل ران تولید می شود

4مزایا

• طراحی فلنج چرخش: فلنج پشتیبان می تواند به طور آزاد چرخش، اجازه می دهد تا هماهنگی آسان سوراخ بولت حتی زمانی که لوله ها اشتباه هماهنگی

• مقرون به صرفه: تنها پایان استوب باید از فولاد ضد زنگ دوگانه ساخته شود؛ فلنج پشتیبان را می توان از فولاد کربن ارزان تر ساخته و هزینه های کلی سیستم را به طور قابل توجهی کاهش می دهد

• قدرت برتر: قدرت کششی تقریبا دو برابر فولاد آستنیتی 316L است، که طراحی دیوارهای نازک تر را امکان پذیر می کند

• مقاومت عالی در برابر خوردگی: PREN ~ 34-36 مقاومت برجسته ای را در برابر سوراخ کردن، خوردگی شکاف و ترک خوردگی فشار کلرید فراهم می کند

• نگهداری آسان: طراحی مفصل بازو امکان جداسازی سریع و جمع آوری مجدد بدون برش یا جوش برای بازرسی و تمیز کردن خط لوله را فراهم می کند

5. کارکردها

فلنج مفصل حلق یک نقطه اتصال قابل جدا شدن و ضد نشت برای اتصال لوله ها، شیرها یا تجهیزات در یک سیستم لوله کشی فراهم می کند. پایان stub به لوله جوش داده شده است، و فلنج پشتیبان آن را می کند، اجازه می دهد تا فلنج به طور آزادانه برای تراز سوراخ بولت چرخش. سطح فلنج یک گاسکت را برای اطمینان از یک مهر و موم قابل اعتماد در هنگام بولت شدن به فلنج جفت گیری قرار می دهد. این طراحی به ویژه برای سیستم هایی که نیاز به نگهداری مکرر، تمیز کردن،یا تعویض قطعات.

6دستورالعمل نصب

1. بازرسی بسته بندی: بررسی آسیب حمل و نقل؛ بررسی علامت گذاری و ابعاد بر اساس ASME B16.5

2. آماده سازی سطح: پاک کردن بند پایان جوش و منطقه مجاور با استفاده از ابزار اختصاصی؛ حذف تمام روغن، چربی و آلاینده ها

3. جوشکاری پای بند: به دنبال WPS تایید شده با جوشگران گواهی شده، پایان لوله را به لوله جوش دهید. برای مواد دوگانه، کنترل سختگیرانه ورودی گرما ضروری است.برای حفظ ساختار دوگانه و مقاومت در برابر خوردگی، گرم کردن محلول در 1020 تا 1100 درجه سانتیگراد و پس از آن خاموش کردن آب مورد نیاز است.

4. مونتاژ فلنج: فلنج پشتیبان مفصل ران را روی انتهای استوب بکشید

5. نصب گاسکت: قرار دادن یک گاسکت مناسب (به عنوان مثال، زخم مارپیچی، PTFE) در صورت فلنج

6. پیچ زدن: سوراخ های بولت را با چرخش آزاد فلنج پشتیبان هم تراز کنید، پیچ نصب کنید، و در یک دنباله گشتاور متقاطع به ارزش گشتاور توصیه شده فشار دهید

7. تست هیدرو: فشار آزمایش = 1.5 × فشار طراحی؛ دمای محیط کمتر از 5°C

7احتیاط

• تعادل فرایت: اطمینان حاصل کنید که محتوای فرایت بین 40-60٪ از حجم باقی می ماند. درمان گرمایی نامناسب شایع ترین علت نسبت فرایت خارج از مشخصات است

• محدودیت دمای: استفاده در درجه حرارت بالاتر از 300 درجه سانتیگراد یا پایین تر از -50 درجه سانتیگراد به دلیل کاهش سختی توصیه نمی شود.

• پاکسازی: نیاز به سطح بالاتر از پاک سازی فولاد کربن دارد؛ برای جلوگیری از آلودگی از ابزار اختصاصی استفاده کنید

• تورک بولت: برای جلوگیری از آسیب رساندن به گسیختگی یا تحریف فلنج، از گشتاور توصیه شده تجاوز نکنید.

• انتخاب گاسکت: انتخاب مواد بسته بندی سازگار با محیط کار و شرایط فشار / دمای

• سازگاری پایان استوب: اطمینان حاصل کنید که نوع انتهای stub (A، B، یا C) با طراحی فلنج مفصل ران مطابقت دارد

8. حمل و نقل

• زمان تحویل استاندارد معمولا15-30 روزبرای اندازه های استاندارد؛ اندازه های بزرگتر و مشخصات سفارشی ممکن است نیاز به زمان تحویل طولانی داشته باشند

9شرایط پرداخت

• روش های پرداخت بین المللی رایج عبارتند از:T/T (تحويل تلگراف)وL/C در صورت مشاهده (کارت اعتبار)

10بسته بندی

• محصولات به طور امن بسته بندی شده اندجعبه های پلائیوودیاجعبه های چوبیبا کمربند داخلی برای اطمینان از حمل و نقل ایمن و جلوگیری از آسیب در طول حمل و نقل

11بعد از فروش / سیاست بازگشت و ضمانت

• تمام محصولات قبل از حمل از بازرسی کیفیت سختگیرانه ای رنج می برندگواهینامه های آزمایش آسیاب (EN 10204 3.1/3.2)موجود، از جمله محتوای فرایت و نتایج آزمایش خوردگی

• بازرسی شخص ثالث (ABS، DNV، CCS، LR، BV، و غیره) در صورت درخواست در دسترس است.

• در صورت مشکلات کیفیت، بسته بندی اصلی را حفظ کنید و عکس های مربوطه یا گزارش های بازرسی شخص ثالث را ارائه دهید.

• شرایط خاص بازگشت، مبادله و ضمانت تحت قرارداد فروش نهایی قرار می گیرند.

سوالات عمومی

1شما شرکت تجاری هستید یا تولید کننده؟
ما تولید کننده هستیم، می توانید گواهینامه را ببینید.
2زمان تحویل چقدر طول میکشه؟
به طور کلی 5-10 روز است اگر کالاها در انبار باشند. یا 15-20 روز است اگر کالاها در انبار نباشند، این بر اساس کمیت است.
3نمونه میدی؟ رایگان یا اضافی؟
بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را پرداخت کنیم.
4شرايط پرداخت شما چيه ؟
پرداخت <=1000USD، 100٪ پیش پرداخت>=1000USD، 50٪ T / T پیش پرداخت، تعادل قبل از ارسال.
