ASTM A815 UNS S31803 فولاد ضد زنگ دوگانه 2 "فلاش اتصال لوله با فشار بالا

ASTM A815 UNS S31803 فولاد ضد زنگ دوگانه 2 "فلاش اتصال لوله با فشار بالا

1توضیحات محصول

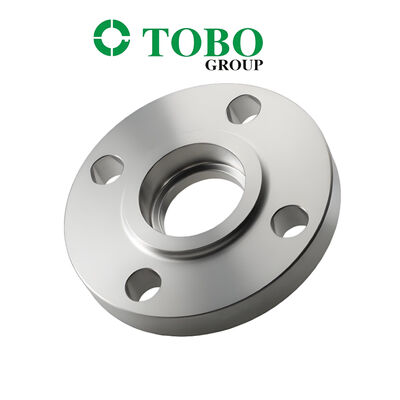

این محصول یک فلنج Slip-On (SO) است که ازS31803 UNSفولاد ضد زنگ (Duplex 2205 / F51)ASTM A815وASME B165استانداردها. UNS S31803 یک فولاد ضد زنگ دو فاز با میکروساخت تقریباً 50٪ فرایت و 50٪ آستنیت است که تقریباًدو برابر قدرت تولیداز فولاد های استنتیک ضد زنگ استاندارد سری 300 مانند 304L یا 316L با حفظ مقاومت بسیار عالی در برابر خوردگی. یک فلنج لغزنده طراحی شده است تا از بالای پای پایپ حرکت کند و سپس توسطدو جوش فلهیک اتصال داخلی و یک اتصال خارجی که یک اتصال قوی و ضد نشت فراهم می کنداین فلنج 2 "برای کاربردهای فشار متوسط تا بالا مناسب است و به طور گسترده ای در سیستم های لوله کشی صنعتی مورد استفاده قرار می گیرد.

2پارامترهای کلیدی محصول

3کاربرد / استفاده

این فلنج لغزنده برای سیستم های مایع با فشار بالا و خوردگی مناسب است:

• نفت و گاز: پلتفرم های دریایی، لوله های زیر دریایی، خطوط فرآیند فشار بالا

• پردازش شیمیایی: اسیدهای حاوی کلرید، خدمات آب نمک، مبادله گرما

• کارخانه های شور زدایی: خروجی آب دریا با فشار بالا و لوله های تغذیه RO

• مهندسی دریایی: سیستم های لوله کشی آب دریا، ساخت کشتی

• تولید برق: سیستم های آب خنک کننده، خدمات درجه حرارت بالا

• پالپ و کاغذ: خطوط سفید کننده، سیستم های هضم کننده

4مزایا

• قدرت برتر: قدرت تولید تقریباًدو برابرکه از فولاد آستنیتیک 316L است، که باعث طراحی دیوار نازک تر و کاهش وزن می شود

• مقاومت عالی در برابر خوردگی: PREN ~ 34-36 مقاومت برجسته ای را در برابر سوراخ کردن، خوردگی شکاف و ترک خوردگی فشار کلرید فراهم می کند

• ساده بودن: آسان برای نصب؛ فلنج می تواند برای تراز سوراخ بولت قبل از جوش چرخش

• مقرون به صرفه: هزینه اولیه پایین تر در مقایسه با فلنج های گردن جوش؛ نصب اقتصادی تر

• قابلیت جوش خوب: سازگار با روش های جوشکاری استاندارد؛ توصیه می شود که پس از جوشکاری از محلول استفاده شود

5. کارکردها

فلنج پرتابی یک نقطه اتصال بولت شده را برای اتصال لوله ها، شیرها یا تجهیزات در یک سیستم لوله کشی فراهم می کند. فلنج از بالای پایپ می گذرد و با جوش های فیله در داخل و خارج، یک مفصل قوی و ضد نشتی را تشکیل می دهد. صورت فلنج یک گاسکت را برای اطمینان از یک مهر و موم قابل اعتماد در هنگام پیچ زدن به فلنج جفت گیری قرار می دهد.

6دستورالعمل نصب

1. بازرسی بسته بندی: بررسی آسیب حمل و نقل؛ بررسی علامت گذاری و ابعاد بر اساس ASME B16.5

2. آماده سازی سطح: پایان لوله و سوراخ فلنج را با استفاده از ابزار مخصوص تمیز کنید؛ تمام روغن، چربی و آلاینده ها را حذف کنید

3. موقعیت گذاری: فلنج لغزنده را روی لوله به موقعیت مورد نیاز بکشید. انتهای لوله باید تقریباً باضخامت دیواره لوله + 1/8 " (3mm)برای اجازه دادن به فضا برای جوش داخلی

4. هماهنگی: چرخش فلنج به تراز سوراخ بولت با جزء جفت گیری

5. جوشکاری با تکه: استفاده از جوشکاری در چندین نقطه در اطراف فلنج برای نگه داشتن آن در محل

6. جوشکاری نهایی: انجام جوش فیله در هر دو داخل و خارج از فلنجبرای مواد دوگانه، کنترل سختگیرانه ورودی حرارت ضروری است.گرم کردن محلول در 1020 تا 1100 درجه سانتیگراد و سپس خاموش کردن آب مورد نیاز است.برای حفظ ساختار دوگانه و مقاومت در برابر خوردگی

7. بعد از جوش: مناطق جوش تمیز؛ بررسی بصری و PT/MT توصیه می شود

8. پیچ زدن: نصب گاسکت، بولت ها، و در یک دنباله تورک متقابل به مقدار تورک توصیه شده محکم کنید

7احتیاط

• تعادل فرایت: اطمینان حاصل کنید که محتوای فرایت بین 40-60٪ از حجم باقی می ماند. درمان گرمایی نامناسب شایع ترین علت نسبت فرایت خارج از مشخصات است

• محدودیت دمای: استفاده در موارد فوق توصیه نمی شود۳۰۰ درجه سانتیگرادیا کمتر-50 درجه سانتیگرادبه دلیل کاهش سختی

• پاکسازی: نیاز به سطح بالاتر از پاک سازی فولاد کربن دارد؛ برای جلوگیری از آلودگی از ابزار اختصاصی استفاده کنید

• شکاف جوش: شکاف عقب نشینی 1/8 " (3 میلی متر) اجباری است برای جلوگیری از فلز جوش از آسیب دیدن چهره فلنج

• تورک بولت: برای جلوگیری از آسیب رساندن به گسیختگی یا تحریف فلنج، از گشتاور توصیه شده تجاوز نکنید.

• انتخاب گاسکت: انتخاب مواد بسته بندی سازگار با محیط کار و شرایط فشار / دمای

• تست کیفیت: PMI برای ASTM E1476، UT برای ASTM A388، PT/MT برای ASTM E165/E709 توصیه می شود

8. حمل و نقل

• زمان تحویل استاندارد معمولا15-30 روزبرای اندازه های استاندارد؛ اندازه های بزرگتر و مشخصات سفارشی ممکن است نیاز به زمان تحویل طولانی داشته باشند

9شرایط پرداخت

• روش های پرداخت بین المللی رایج عبارتند از:T/T (تحويل تلگراف)وL/C در صورت مشاهده (کارت اعتبار)

10بسته بندی

• محصولات به طور امن بسته بندی شده اندجعبه های پلائیوودیاجعبه های چوبیبا کمربند داخلی برای اطمینان از حمل و نقل ایمن و جلوگیری از آسیب در طول حمل و نقل

11بعد از فروش / سیاست بازگشت و ضمانت

• تمام محصولات قبل از حمل از بازرسی کیفیت سختگیرانه ای رنج می برندگواهینامه های آزمایش آسیاب (EN 10204 3.1/3.2)در دسترس

• بازرسی شخص ثالث (ABS، DNV، CCS، LR، BV، و غیره) در صورت درخواست در دسترس است.

• در صورت مشکلات کیفیت، بسته بندی اصلی را حفظ کنید و عکس های مربوطه یا گزارش های بازرسی شخص ثالث را ارائه دهید.

• شرایط خاص بازگشت، مبادله و ضمانت تحت قرارداد فروش نهایی قرار می گیرند.
