کپر نیکل چشم انداز کور ASTM B466 UNS C71500 4 "ASME B16.48 ضد خوردگی

عینک کوپر نیکل کور ASTM B466 UNS C71500 4 اینچ ASME B16.48 ضد خوردگی

1. توضیحات محصول

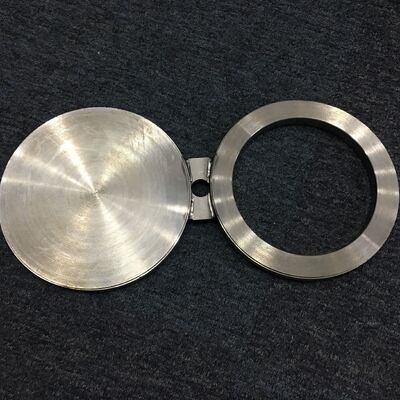

این محصول یک چشم بند (همچنین به عنوان کرکره فیگور 8 شناخته می شود) تولید شده ازUNS C71500(70/30 آلیاژ مس نیکل / CuNi 70/30) مطابق باASTM B466وASME B16.48استانداردها. کوره عینک یک دستگاه جداسازی لوله‌کشی دائمی است که از دو دیسک فلزی به هم متصل شده توسط یک میله اتصال کوتاه تشکیل شده است: یک دیسک جامد (کرور) و یک دیسک باز با سوراخ (فاصله حلقه). شکل هشت شبیه یک عینک است که نام خود را به آن داده است. UNS C71500 که با نام CuNi 70/30 یا Werkstoff Nr نیز شناخته می شود. 2.0882، حاوی تقریباً 70٪ مس و 30٪ نیکل، با افزودن کمی آهن و منگنز برای افزایش استحکام و مقاومت در برابر خوردگی. این فلنج 4 اینچی برای نصب بین دو فلنج ASME B16.5 طراحی شده استبرای ارائهانزوای مثبتبرای تجهیزات یا بخش های خط لوله که نیاز به بازرسی، تعمیر و نگهداری یا حذف از سرویس دارند.

2. پارامترهای کلیدی محصول

3. کاربرد / استفاده

این عینک برای سیستم های آب دریا و مایعات خورنده که نیاز به ایزولاسیون مثبت دارند ایده آل است:

• دریایی و کشتی سازی: سیستم های خنک کننده آب دریا، خطوط آب آتش، سیستم های بالاست

• نفت و گاز فراساحل: لوله کشی پلت فرم، کاربردهای زیر دریا، تزریق آب دریا

• کارخانه های نمک زدایی: مصرف آب دریا، خطوط تغذیه اسمز معکوس، گردش مجدد آب نمک

• تولید برق: سیستم های آب خنک کننده کندانسور، مبدل های حرارتی

• پردازش شیمیایی: محیط های حاوی کلرید که در آن فولاد ضد زنگ ممکن است دچار SCC شود

• جداسازی تجهیزات: بالادست/پایین دست مبدل های حرارتی، مخازن، پمپ هایی که نیاز به تعمیر و نگهداری دارند

4. مزایا

• انزوای مثبت: ایزولاسیون مطلق و بدون نشتی را ارائه می دهد - قابل اطمینان تر از دریچه هایی که می توانند نشت کنند یا به طور تصادفی باز شوند

• مقاومت در برابر خوردگی برتر: مقاومت استثنایی در برابر آب دریا، حفره، خوردگی شکاف، ترک خوردگی تنشی و تردی هیدروژنی

• مقاومت در برابر رسوب زیستی: محتوای مس به طور طبیعی رشد بیولوژیکی دریایی را مهار می کند

• نشانه بصری: دسته/ زبانه بیرون زده به وضوح باز یا کور بودن خط را تأیید می کند

• نصب دائمی: در تمام طول عمر سیستم لوله کشی باقی می ماند. بدون نیاز به ذخیره سازی جداگانه برای کور و اسپیسر

• تعویض آسان: 180 درجه بچرخانید تا از حالت باز به حالت بسته بدون برداشتن اتصالات تغییر کند

• استحکام بالا: CuNi 70/30 استحکام و مقاومت در برابر فرسایش بهتری نسبت به CuNi 90/10 ارائه می دهد.

5. توابع

کرکره عینک یک دستگاه عایق دائمی و ضد نشتی برای سیستم های لوله کشی فراهم می کند. درموقعیت "باز".، فاصله‌دهنده حلقه با سوراخی مطابق با شناسه لوله بین فلنج‌ها قرار می‌گیرد و جریان کامل را امکان‌پذیر می‌کند.. درموقعیت "بسته"، مجموعه 180 درجه چرخانده شده است بنابراین دیسک کور جامد بین فلنج ها قرار می گیرد و به طور کامل جریان را مسدود می کند.. دیسک استفاده نشده خارج از جفت فلنج آویزان است و برای اپراتورها به عنوان تأیید بصری وضعیت خط قابل مشاهده است.. دو واشر مورد نیاز است - یکی در هر طرف دیسک فعال.

6. دستورالعمل نصب

1. بازرسی باز کردن بسته بندی: بررسی آسیب حمل و نقل؛ علامت گذاری، ابعاد و کلاس فشار را در ASME B16.48 بررسی کنید

2. آماده سازی سطح: با استفاده از ابزارهای اختصاصی، چشمک و صفحه فلنج را تمیز کنید. تمام روغن، گریس و آلاینده ها را حذف کنید

3. آماده سازی فلنج: کاهش فشار و تخلیه بخش خط; جفت فلنج را باز کنید و فلنج ها را از هم جدا کنید

4. نصب واشر: واشرهای جدید را در دو طرف کوره عینک قرار دهید (یک عدد در هر صفحه دیسک فعال)

5. موقعیت یابی: برای عملکرد عادی، فاصله حلقه را بین فلنج ها قرار دهید (موقعیت باز). برای جداسازی، 180 درجه بچرخانید تا دیسک کور جامد را قرار دهید (موقعیت بسته)

6. پیچ و مهره: پیچ های گل میخ بلندتر را نصب کنید (برای ضخامت اضافی کرکره عینک و دو واشر). در یک توالی گشتاور متقاطع به مقدار گشتاور توصیه شده سفت کنید

7. تأیید: تأیید کنید که دستگیره/ زبانه بیرون زده موقعیت صحیح را به وضوح نشان می دهد (فاصله = باز، کور = بسته)

7. اقدامات احتیاطی

• پاکیزگی: نسبت به ساخت فولاد کربنی به درجه تمیزی بالاتری نیاز دارد. از ابزارهای اختصاصی برای جلوگیری از آلودگی استفاده کنید

• محدودیت دما: برای سرویس خوردگی آبی، شرایط سیستم را برای دمای بالای 300 درجه سانتیگراد بررسی کنید

• نیاز واشر: دو واشر اجباری است—یکی در هر طرف دیسک فعال

• پیچ و مهره: به دلیل ضخامت اضافی کرکره عینک و دو واشر نیاز به پیچ و مهره های بلندتر است.

• سازگاری متوسط: برای استفاده با اسیدهای اکسید کننده قوی (مانند اسید نیتریک) یا سیستم های آمونیاک توصیه نمی شود

• فضای مورد نیاز: نصب باید دارای چرخش کامل عینک برای چرخش 180 درجه باشد.

• نشانگر دسته: دستگیره بیرون زده نشانگر بصری اولیه وضعیت خط است - مطمئن شوید که به وضوح قابل مشاهده است و به درستی شناسایی شده است.

8. حمل و نقل و تحویل

• زمان تحویل استاندارد معمولاً است15-30 روز، بسته به مقدار سفارش، کلاس فشار و در دسترس بودن مشخصات

9. شرایط پرداخت

• روش های رایج پرداخت بین المللی شاملT/T (انتقال تلگرافیک)وL/C در دید (اعتبار نامه)

10. بسته بندی

• محصولات به طور ایمن بسته بندی می شوندموارد تخته سه لایاجعبه های چوبیدارای بالشتک داخلی برای اطمینان از حمل و نقل ایمن و جلوگیری از آسیب در حین حمل و نقل

11. سیاست پس از فروش / بازگشت و گارانتی

• همه محصولات قبل از حمل و نقل تحت بازرسی کیفیت دقیق قرار می گیرندگواهینامه های آزمایش آسیاب (EN 10204 3.1/3.2)موجود است

• بازرسی شخص ثالث (ABS، DNV، CCS، LR، BV، و غیره) در صورت درخواست موجود است

• در صورت مشکلات کیفیت، بسته بندی اصلی را نگه دارید و عکس های مربوطه یا گزارش های بازرسی شخص ثالث را ارائه دهید

• شرایط خاص بازگشت، تعویض و ضمانت منوط به قرارداد نهایی فروش است.
