فلنج گردن جوشی بلند مس نیکل ASTM B466 UNS C71500 ASME B16.5

فلنج گردن جوشکاری طولانی از مس نیکل ASTM B466 UNS C71500 ASME B16.5

1توضیحات محصول

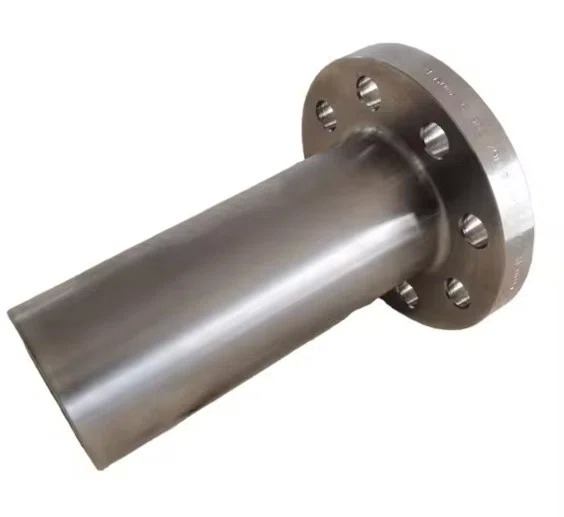

این محصول یک فلنج گردن جوشکاری بلند است که ازUNS C71500(70/30 آلیاژ مس نیکل / CuNi 70/30)ASTM B466وASME B165استانداردهاهمچنین به عنوان CuNi 70/30 یا Werkstoff Nr. 2 شناخته می شود.0882، این آلیاژ حاوی حدود 70٪ مس و 30٪ نیکل با اضافه کردن آهن و منگنز کوچک برای افزایش قدرت و مقاومت در برابر خوردگی است.. فلنج گردن جوشکاری بلند دارای یکگردن بلند و سنگینیکه تقویت اضافی در کاربردهای فشار بالا فراهم می کندبرخلاف یک فلنج گردن جوش استاندارد، LWNF در دو بخش ساخته شده است: بخش بالایی یک بشکه دیواری سنگین است،در حالی که بخش پایین یک فلنج صفحه ای مانند دیسک با تمام ابعاد مطابق با ASME B16 است.5 فلنج های استاندارد. این فلنج برای اتصال بُت ویلد به سیستم های لوله کشی طراحی شده است و در درجه اول برای ساختظرف های تحت فشار که به عنوان نوزل کار می کنند(مانند نوزل های حرارتی).

2پارامترهای کلیدی محصول

3کاربرد / استفاده

این فلنج گردن جوشکاری طولانی برای آب دریا و سیستم های مایع خوردنی در محیط های سخت مناسب است:

• ظرف های تحت فشار و دیگها: اتصال نوزل ها، نوزل های حرارتی

• نفت و گاز دریایی: لوله کشی پلتفرم، کاربردهای زیر دریایی، سیستم های تزریق آب دریا

• کشتیرانی و کشتی سازی: سیستم های خنک کننده آب دریا، خطوط آب آتش نشانی، سیستم های آب آتش نشانی دریایی

• کارخانه های شور زدایی: لوله های جذب آب دریا با فشار بالا، لوله های گردش آب نمک

• تولید برق: سیستم های آب خنک کنسندر، مبادلات گرما

• پردازش شیمیایی: محیط های حاوی کلرید که فولاد ضد زنگ ممکن است از SCC رنج ببرد

4مزایا

• طراحي گردن دراز: بشکه دیواری سنگین تقویت اضافی و توزیع استرس در برنامه های کاربردی با استرس بالا را فراهم می کند و آن را برای نوزل های ظرف فشار ایده آل می کند

• مقاومت بهتر در برابر خوردگی: مقاومت استثنایی در برابر آب دریا، سوراخ کردن، خوردگی شکاف و ترک خوردگی فشار کلرید

• قدرت بالاتری: 70/30 CuNi مقاومت بهتر و مقاومت در برابر فرسایش نسبت به 90/10 CuNi را ارائه می دهد

• مقاومت در برابر آلودگی های بیولوژیکی: محتوای مس به طور طبیعی رشد بیولوژیکی دریایی را مهار می کند

• قابلیت جوش عالی: ساختار الفا تک فاز باعث می شود خواص ساخت فوق العاده

• فاصله عایق: گردن طولانی برای عایق بندی در کاربردهای کارخانه های فرآوری فراهم می کند

5. کارکردها

فلنج گردن جوشکاری طولانی یک نقطه اتصال دائمی و تقویت شده برای اتصال سیستم های لوله به ظروف فشار، دیگ ها و مبادلات گرما را فراهم می کند.گردن دیوار سنگین طولانی شده به لوله یا نوزال ظرف جوش داده شده است، تشکیل یک ساختار یکپارچه است که توزیع فشار به طور مساوی و به حداقل رساندن غلظت فشار در مفصل. صورت فلنج گنجایش یک گاسکت برای اطمینان از یک مهر و موم قابل اعتماد زمانی که به یک فلنج جفت گیری بولت. بر خلاف فلنج های گردن جوش استاندارد،نوع بلند برای لوله ها مناسب نیست و عمدتا در کاربردهای کارخانه های فرآوری استفاده می شود..

6دستورالعمل نصب

1. بازرسی بسته بندی: بررسی آسیب حمل و نقل؛ بررسی علامت گذاری، ابعاد و کلاس فشار بر اساس ASME B16.5

2. آماده سازی سطح: با استفاده از ابزار های مخصوص، پیچ جوش و ناحیه اطراف آن را تمیز کنید؛ تمام روغن، چربی و آلاینده ها را حذف کنید

3. هماهنگی: دقیقاً گردن فلنج را با نوزل لوله یا ظرف هماهنگ کنید، تا از قرار دادن مناسب اطمینان حاصل شود

4. جوشکاری: با استفاده از جوشکاری های گواهی یافته ، جوش دادن با استفاده از WPS تایید شده انجام دهید. از فرآیند GTAW (TIG) با فلز پرکننده متناسب استفاده کنید. گرم کردن اولیه به طور کلی مورد نیاز نیست؛ دمای میان مسیر ≤150 °C است.نیازی به درمان حرارتی پس از جوش نیست

5. نصب گاسکت: قرار دادن یک گاسکت مناسب (به عنوان مثال، زخم مارپیچی، PTFE) در صورت فلنج

6. پیچ زدن: پیچ ها را نصب کنید و در یک دنباله از تورک متقابل به مقدار تورک توصیه شده فشار دهید

7. تست هیدرو: فشار آزمایش = 1.5 × فشار طراحی؛ دمای محیط کمتر از 5°C

7احتیاط

• پاکسازی: نیاز به سطح بالاتر از پاک سازی فولاد کربن دارد؛ برای جلوگیری از آلودگی از ابزار اختصاصی استفاده کنید

• حد دمای: برای سرویس خوردگی آب، شرایط سیستم را برای دمای بالاتر از 300°C بررسی کنید.

• ورودی گرما جوش: آبچاله CuNi با یک فیلم اکسید آهسته است؛ نیاز به کنترل آمپری مناسب دارد

• سازگاری متوسط: استفاده با اسیدهای اکسید کننده قوی (به عنوان مثال اسید نیتریک) یا سیستم های آمونیاگ توصیه نمی شود.

• تورک بولت: برای جلوگیری از آسیب رساندن به گسیختگی یا تحریف فلنج، از گشتاور توصیه شده تجاوز نکنید.

• انتخاب گاسکت: انتخاب مواد بسته بندی سازگار با محیط کار و شرایط فشار / دمای

8. حمل و نقل

• زمان تحویل استاندارد معمولا15-30 روز، بسته به مقدار سفارش، کلاس فشار و مشخصات موجود

9شرایط پرداخت

• روش های پرداخت بین المللی رایج عبارتند از:T/T (تحويل تلگراف)وL/C در صورت مشاهده (کارت اعتبار)

10بسته بندی

• محصولات به طور امن بسته بندی شده اندجعبه های پلائیوودیاجعبه های چوبیبا کمربند داخلی برای اطمینان از حمل و نقل ایمن و جلوگیری از آسیب در طول حمل و نقل

11بعد از فروش / سیاست بازگشت و ضمانت

• تمام محصولات قبل از حمل از بازرسی کیفیت سختگیرانه ای رنج می برندگواهینامه های آزمایش آسیاب (EN 10204 3.1/3.2)در دسترس

• بازرسی PMI و شخص ثالث (ABS، DNV، CCS، LR، BV، و غیره) در صورت درخواست در دسترس است.

• در صورت مشکلات کیفیت، بسته بندی اصلی را حفظ کنید و عکس های مربوطه یا گزارش های بازرسی شخص ثالث را ارائه دهید.

• شرایط خاص بازگشت، مبادله و ضمانت تحت قرارداد فروش نهایی قرار می گیرند.

سوالات عمومی

1شما شرکت تجاری هستید یا تولید کننده؟
ما تولید کننده هستیم، می توانید گواهینامه را ببینید.
2زمان تحویل چقدر طول میکشه؟
به طور کلی 5-10 روز است اگر کالاها در انبار باشند. یا 15-20 روز است اگر کالاها در انبار نباشند، این بر اساس کمیت است.
3نمونه میدی؟ رایگان یا اضافی؟
بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را پرداخت کنیم.
4شرايط پرداخت شما چيه ؟
پرداخت <=1000USD، 100٪ پیش پرداخت>=1000USD، 50٪ T / T پیش پرداخت، تعادل قبل از ارسال.
