پدل بلنک ASTM A815 UNS S31803 فولاد ضد زنگ دابلکس 4" ASME B16.48

شانه خالی ASTM A815 UNS S31803 فولاد ضد زنگ دوگانه 4 "ASME B16.48

1توضیحات محصول

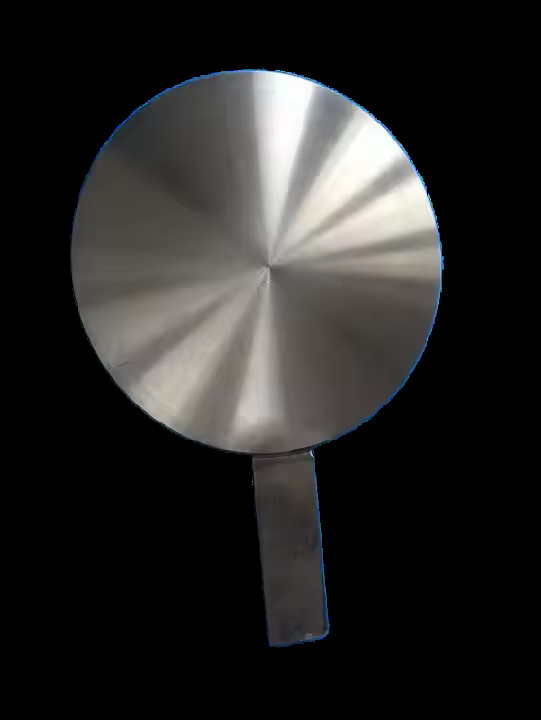

این محصول یک فلنج خالی (همچنین به عنوان فلنج اسپد شناخته می شود) است که ازS31803 UNSفولاد ضد زنگ (دوپلیکس 2205)ASTM A815وASME B1648استانداردها. یک خالی بادکنک یک دیسک فولادی جامد و مسطح با یک دسته برجسته است، طراحی شده برای قرار دادن بین دو فلنج برای ارائهعزل مثبتاز یک بخش لوله. بر خلاف یک چشم انداز کور، خالی بادکنک یک دستگاه جداسازی یکبار مصرف است که به طور کامل برداشته می شود زمانی که جریان نیاز به بازگرداندن. UNS S31803 یک فولاد ضد زنگ دو فاز با میکروساخت تقریباً 50٪ فرایت و 50٪ آستنیت است که تقریباًدو برابر قدرت تولیداز فولادی استنتیک ضد زنگ استاندارد سری 300 با ارائه مقاومت خارق العاده در برابر خوردگیاین فیتینگ کلاس 300# طراحی شده است برای نصب بولت شده بین فلنج های ASME B16.5 در سیستم های لوله کشی خدمات با فشار بالا و خوردگی.

2پارامترهای کلیدی محصول

3کاربرد / استفاده

این بادکنک خالی برای سیستم های مایع با فشار بالا و خوردگی که نیاز به عایق مثبت دارند ایده آل است:

• نفت و گاز: پلتفرم های دریایی، لوله های زیر دریایی، اتصال سر چاه، خطوط تزریق شیمیایی

• پردازش شیمیایی: جریان های فرآیند حاوی کلرید، خدمات اسیدی

• آب و دریا: سیستم های لوله کشی آب دریا، خطوط تغذیه غشا RO با فشار بالا

• تولید برق: سیستم های آب خنک کننده، لوله های بخار

• پالپ و کاغذ: خطوط سفید کننده، سیستم های هضم کننده

4مزایا

• منزوی شدن مثبت: از جداسازی مطلق و بدون نشتی برخوردار است

• قدرت برتر: قدرت کششی (450 MPa) تقریبادو برابر 316L، امکان فشار بالاتر با ضخامت کاهش یافته

• مقاومت عالی در برابر خوردگی: PREN ~ 34-36 مقاومت برجسته ای را در برابر سوراخ کردن، خوردگی شکاف و ترک خوردگی فشار کلرید فراهم می کند

• نشانه های بصری: دستگير برجسته به وضوح تاييد مي کند که خط کور است

• مقرون به صرفه: هزینه اولیه پایین تر در مقایسه با پلک عینک؛ ایده آل برای نیازهای عایق بندی نادر

5. کارکردها

خالی بادکنک یک دستگاه عایق دائمی و ضد نشت برای سیستم های لوله کشی را فراهم می کند. دیسک جامد بین دو فلنج با گاسکت ها در هر دو طرف وارد می شود و جریان مایع را به طور کامل مسدود می کند. دستگیره برجسته به عنوان یک شاخص بصری که خط کور است خدمت می کندبرای بازگرداندن جریان، خالی بادکنک برداشته شده و با یک فاصله بادکنک جایگزین می شود (دیسک سوراخ شده)برخلاف پرده های عینک، خالی های بادکنک در طول کار عادی کاملاً برداشته می شوند، که آنها را برای سیستم هایی که نیاز به انزوا دارند مناسب می کندکمتر .

6دستورالعمل نصب

1. بازرسی بسته بندی: بررسی آسیب حمل و نقل؛ بررسی علامت گذاری، ابعاد و کلاس فشار بر اساس ASME B16.48

2. آماده سازی سطح: پاک کردن صفحه خالی و فلنج بادکنک؛ حذف تمام روغن، چربی و آلاینده ها

3. آماده سازی فلنج: کاهش فشار و تخلیه بخش خط؛ بستن جفت فلنج و گسترش فلنج از هم جدا

4. نصب گاسکت: قرار دادن گيسنت هاي جديدهر دو طرفاز خال بادکنک (یک در هر صورت)

5. موقعیت گذاری: داخل خالی بادکنک بین فلنج با دسته گسترش به بیرون

6. پیچ زدن: نصب بولت های استودی و مغز ها (طول کافی برای انطباق با ضخامت اضافی را تضمین کنید).

7. بررسی: تایید کنید که دسته به وضوح نشان می دهد خط کور است

7احتیاط

• تعادل فرایت: اطمینان حاصل کنید که محتوای فریت بین۴۰ تا ۶۰ درصد. درمان گرما نامناسب شایع ترین علت نسبت فرایت خارج از مشخصات است

• محدودیت دمای: استفاده در موارد فوق توصیه نمی شود۳۰۰ درجه سانتیگرادیا کمتر-50 درجه سانتیگرادبه دلیل کاهش سختی

• الزامات گاسکت: دو گاسکت اجباری است

• پیچ زدن: بولت های استودی طولانی تر به دلیل ضخامت اضافی خالی بادکنک و دو گاز مورد نیاز است

• پاکسازی: نیاز به سطح بالاتر از پاک سازی فولاد کربن دارد؛ برای جلوگیری از آلودگی از ابزار اختصاصی استفاده کنید

• تست کیفیت: آزمایش محتوای فرایت بر اساس ASTM E562 و آزمایش خوردگی بر اساس ASTM A923 توصیه می شود

8. حمل و نقل

• زمان تحویل استاندارد معمولا15-30 روز، بسته به مقدار سفارش، کلاس فشار و مشخصات موجود

9شرایط پرداخت

• روش های پرداخت بین المللی رایج عبارتند از:T/T (تحويل تلگراف)وL/C در صورت مشاهده (کارت اعتبار)

10بسته بندی

• محصولات به طور امن بسته بندی شده اندجعبه های پلائیوودیاجعبه های چوبیبا کمربند داخلی برای اطمینان از حمل و نقل ایمن و جلوگیری از آسیب در طول حمل و نقل

11بعد از فروش / سیاست بازگشت و ضمانت

• تمام محصولات قبل از حمل از بازرسی کیفیت سختگیرانه ای رنج می برندگواهینامه های آزمایش آسیاب (EN 10204 3.1/3.2)موجود، از جمله نتایج آزمایش شیمیایی، خواص مکانیکی، محتوای فرایت و خوردگی

• بازرسی شخص ثالث (ABS، DNV، CCS، LR، BV، و غیره) در صورت درخواست در دسترس است.

• در صورت مشکلات کیفیت، بسته بندی اصلی را حفظ کنید و عکس های مربوطه یا گزارش های بازرسی شخص ثالث را ارائه دهید.

• شرایط خاص بازگشت، مبادله و ضمانت تحت قرارداد فروش نهایی قرار می گیرند.

.
