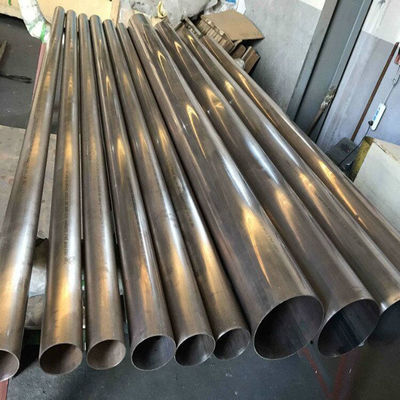

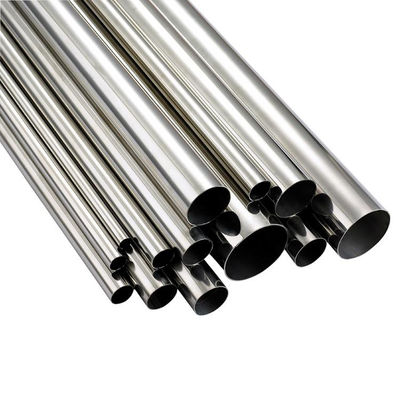

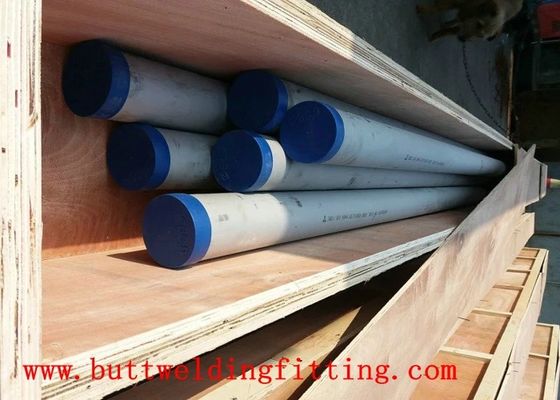

لوله بدون درز فولاد دوفاز S31803 با بازده بالا، طراحی مخزن تحت فشار با دیواره نازک 2205

لوله بدون درز فولاد ضد زنگ دوفاز S31803 با بازده بالا برای طراحی مخزن تحت فشار با دیواره نازک

لوله بدون درز فولاد ضد زنگ دوفاز S31803 (که معمولاً به عنوان 2205، EN 1.4462 شناخته می شود) تقریباًدو برابر استحکام تسلیم فولاد ضد زنگ آستنی معمولی 316L را ارائه می دهد و به مهندسان امکان می دهد مخازن تحت فشار، مبدل های حرارتی و سیستم های لوله کشی فرآیند را با دیواره های به طور قابل توجهی نازک تر طراحی کنند. با حداقل استحکام تسلیم 450 مگاپاسکال (65 ksi) در مقایسه با 170 مگاپاسکال برای 316L، لوله دوفاز S31803 امکان کاهش ضخامت دیواره 30-50 درصد را در حالی که رتبه های نگهداری فشار یکسان را طبق قوانین طراحی ASME Boiler and Pressure Vessel Code Section VIII Division 1 حفظ می کند، فراهم می کند. این رویکردطراحی مخزن تحت فشار با دیواره نازک مستقیماً به کاهش وزن مواد، هزینه های کمتر مواد مصرفی ساخت و جوشکاری، کاهش الزامات پشتیبانی سازه ای، و ساده سازی لجستیک حمل و نقل و نصب منجر می شود، در حالی که مقاومت عالی در برابر خوردگی حفره ای کلراید را با مقدار PREN 34 یا بالاتر ارائه می دهد.ریزساختار متعادل فریت-آستنیت (تقریباً 50 درصد هر فاز) استحکام بالا و مقاومت در برابر ترک خوردگی تنشی کلراید فاز فریتیک را با چقرمگی و قابلیت جوشکاری فاز آستنی ترکیب می کند. این ساختار دو فازی منحصر به فرد مقاومت استثنایی در برابر ترک خوردگی تنشی در محیط های حاوی کلراید که در آن فولادهای ضد زنگ استاندارد 304 و 316 مستعد شکست فاجعه بار هستند، ارائه می دهد. هر لوله در دمای 1020-1100 درجه سانتیگراد آنیل محلول شده و سپس به سرعت سرد می شود تا تعادل فاز بهینه حاصل شود، که با اندازه گیری شمارش نقطه متالوگرافی ASTM E562 بر روی حلقه های نمونه از هر دسته عملیات حرارتی تأیید می شود. مطابق با NACE MR0175/ISO 15156 برای سرویس ترش در محیط های نفتی و گازی حاوی H2S تا شدت سطح VI با مقاومت اثبات شده در برابر ترک خوردگی سولفیدی تأیید شده است.

مشخصات فنی

پارامتر

مزیت استحکام تسلیم 50 درصد:

• با حداقل استحکام تسلیم 450 مگاپاسکال در مقابل 170 مگاپاسکال برای 316L، لوله دوفاز S31803 امکان کاهش ضخامت دیواره 30-50 درصد را برای رتبه های فشار طراحی یکسان طبق ASME B31.3 و ASME Section VIII Division 1 فراهم می کند و مستقیماً هزینه های خرید مواد را به ازای هر متر کاهش می دهد.کاهش کل هزینه نصب شده:
• لوله با دیواره نازک تر مصرف مواد مصرفی جوشکاری را کاهش می دهد، زمان جوشکاری را به دلیل کاهش پاس های پرکننده کاهش می دهد، دامنه بازرسی پس از جوش را کاهش می دهد، و الزامات عملیات حرارتی را به حداقل می رساند، که در مجموع هزینه کل نصب شده را 15-25 درصد در مقایسه با سیستم های لوله کشی 316L با فشار معادل کاهش می دهد.صرفه جویی در وزن سازه ای:
• کاهش وزن لوله منجر به سازه های پشتیبانی سبک تر لوله، مقاطع فولادی کوچکتر برای قفسه های لوله، کاهش بارهای فونداسیون، و کاهش الزامات ظرفیت جرثقیل در طول ساخت می شود و صرفه جویی تجمعی در هزینه های سرمایه گذاری در کل پروژه را فراهم می کند.بهبود ظرفیت جریان:
• دیواره های نازک تر با قطر خارجی یکسان، مساحت مقطع داخلی جریان را افزایش می دهد، سرعت سیال، افت فشار و مصرف انرژی پمپاژ را در طول عمر سیستم لوله کشی کاهش می دهد و صرفه جویی مداوم در هزینه های عملیاتی را سال به سال ایجاد می کند.لجستیک ساده شده در فراساحلی:
• در سکوهای فراساحلی که وزن در آنها بسیار مهم است، کاهش وزن 30-50 درصدی به ازای هر متر طول لوله دوفاز مستقیماً تناژ فولاد سازه ای عرشه، الزامات تقویت عرشه، و مشخصات ظرفیت جرثقیل کشتی نصب را کاهش می دهد.افزایش عمر خستگی:
• ریزساختار دوفاز ریزدانه مقاومت خستگی برتری نسبت به فولادهای ضد زنگ آستنی درشت دانه ارائه می دهد و عمر مفید را در کاربردهایی که در معرض چرخه فشار، گذراهای حرارتی، یا بارگذاری چرخه‌ای ناشی از ارتعاش قرار دارند، افزایش می دهد.کاربردها

مخازن تحت فشار و مخازن ذخیره سازی:

• طراحی دیواره نازک برای جداکننده های فشار بالا، درام های جداکننده، مخازن بافر، و مخازن ذخیره سازی در تأسیسات نفت و گاز فراساحلی، شیمیایی و پتروشیمی که در آنها وزن، هزینه مواد و بهینه سازی برنامه ساخت عوامل کلیدی پروژه هستند.مبدل های حرارتی و خنک کننده ها:
• لوله های سمت لوله و سمت پوسته برای مبدل های حرارتی پوسته و لوله، اتصالات مبدل صفحه و قاب، هدرهای مبدل حرارتی خنک شونده با هوا، و لوله های اتصال دهنده خنک کننده فرآیند که در سرویس آب خنک کننده حاوی کلراید یا سیال فرآیند کار می کنند.منیفولدها و جامپرهای زیردریایی:
• S31803 دوفاز به طور گسترده ای برای منیفولدهای تولید زیردریایی، جامپرهای خط لوله، قطعات اسپول، و اتصالات اتصال دهنده مشخص شده است، جایی که استحکام بالا ضخامت دیواره را برای مقاومت در برابر فروپاشی در آب های عمیق کاهش می دهد در حالی که مقاومت خوردگی دوفاز با آب تولیدی با محتوای کلراید بالا مقابله می کند.کارخانه های شیرین سازی آب:
• لوله های تغذیه اسمز معکوس فشار بالا (SWRO)، خطوط پساب شور، و اتصالات دستگاه بازیابی انرژی که در آنها ترکیب الزامات رتبه بندی فشار بالا و محیط کلراید تهاجمی، انتخاب مواد بهینه را برای دوفاز دیواره نازک فراهم می کند.تجهیزات فرآیند شیمیایی:
• لوله های اتصال دهنده راکتور، خطوط انتقال سرویس اسید، سیستم های بازیابی حلال، و مدیریت سیالات خورنده که در آنها 316L به ضخامت دیواره بیش از حد نیاز دارد و آلیاژهای 904L یا نیکل هزینه مواد غیرقابل قبولی را ایجاد می کنند.سوالات متداول

س: با تعویض 316L به دوفاز S31803 برای لوله کشی مخزن تحت فشار، چقدر وزن می توانم صرفه جویی کنم؟

پاسخ: صرفه جویی در وزن مستقیماً متناسب با کاهش ضخامت دیواره قابل دستیابی از طریق مزیت استحکام تسلیم است. از آنجایی که مقادیر تنش مجاز ASME B31.3 و Section VIII Division 1 در دمای طراحی برای S31803 تقریباً 2.0-2.5 برابر بیشتر از 316L است، حداقل ضخامت دیواره محاسبه شده برای شرایط طراحی یکسان به همین نسبت کاهش می یابد. برای یک لوله معمولی 12 اینچی NPS که برای 50 بار در دمای 100 درجه سانتیگراد طراحی شده است، ضخامت دیواره محاسبه شده برای 316L تقریباً 9.5 میلی متر (SCH 40) است، در حالی که S31803 فقط به 4.0 میلی متر (SCH 10S) نیاز دارد. این معادل کاهش وزن از 49 کیلوگرم بر متر به 21 کیلوگرم بر متر است: صرفه جویی 57 درصدی. در یک سیستم لوله کشی 500 متری، این امر 14 تن متریک وزن مواد را صرفه جویی می کند و فولاد سازه ای، مواد مصرفی جوشکاری و نیروی کار نصب را به طور متناسب کاهش می دهد.
س: آیا لوله دوفاز با دیواره نازک، تلرانس خوردگی کافی برای سرویس طولانی مدت را حفظ می کند؟

پاسخ: بله، و این یک مزیت اساسی فولاد ضد زنگ دوفاز است. برخلاف فولاد کربن که در آن تلرانس خوردگی باید به ضخامت دیواره طراحی فشار اضافه شود (معمولاً 1.5-3.0 میلی متر)، فولاد ضد زنگ دوفاز از طریق لایه سطحی اکسید کروم غیرفعال خود در برابر خوردگی عمومی مقاومت می کند و در محیط های خدماتی که به درستی انتخاب شده اند، دچار نازک شدن تدریجی دیواره نمی شود. مقدار PREN 34 یا بالاتر برای S31803 مقاومت در برابر خوردگی حفره ای را در سطوح کلراید تا 10,000 ppm در دماهای محیطی تضمین می کند. این بدان معناست که ضخامت دیواره محاسبه شده برای نگهداری فشار به تنهایی برای کل عمر طراحی بدون افزودن ضخامت فداکارانه کافی است، که مزیت صرفه جویی در وزن را در مقایسه با جایگزین های فولاد کربن که نیاز به افزودن تلرانس خوردگی قابل توجهی دارند، بیشتر تقویت می کند.
س: آیا لوله دوفاز S31803 برای سرویس ترش با حضور H2S مناسب است؟

پاسخ: بله، S31803 در NACE MR0175/ISO 15156-3 جدول A.28 به عنوان قابل قبول برای سرویس ترش در محدوده های محیطی تعریف شده ذکر شده است. حداکثر سختی 31 HRC (290 HBW) مورد نیاز NACE از طریق عملیات حرارتی آنیل محلول مناسب در دمای 1020-1100 درجه سانتیگراد و سپس سرد شدن سریع با آب به راحتی حاصل می شود. در دمای محیط، S31803 برای سرویس ترش تا فشار جزئی تقریباً 0.1 بار (1.5 psi) H2S با محلول نمکی 10 درصد NaCl در pH 4.5 یا بالاتر طبق داده های آزمایشگاهی مناسب است. برای سطوح بالاتر H2S یا سرویس ترش در دمای بالا، ممکن است درجه سوپر دوفاز S32750 (2507) با PREN 41 یا بالاتر توصیه شود. ما گواهینامه های انطباق کامل NACE MR0175 را با هر محموله ارائه می دهیم که آزمایش سختی، تأیید ریزساختار، و آزمایش خوردگی طبق ASTM G48 روش A برای تعیین دمای بحرانی حفره ای را مستند می کند.
س: تعادل صحیح فریت-آستنیت در لوله نهایی چگونه تأیید می شود؟

پاسخ: محتوای فریت در هر دسته عملیات حرارتی با استفاده از روش شمارش نقطه ای دستی سیستماتیک ASTM E562 بر روی نمونه های مقطع آماده شده متالوگرافی که در بزرگنمایی 400 برابر زیر میکروسکوپ نوری پس از اچ کردن الکترولیتی در محلول 20 درصد هیدروکسید سدیم بررسی می شوند، اندازه گیری می شود. حداقل 25 میدان در هر نمونه برای دستیابی به نتایج معتبر آماری شمارش می شود، با معیارهای پذیرش 40-60 درصد فریت حجمی. علاوه بر این، ما از یک Feritscope کالیبره شده (روش القای مغناطیسی) برای تأیید سریع غیر مخرب بر روی سطح لوله قبل از حمل و نقل استفاده می کنیم که با روش مرجع شمارش نقطه همبسته است. هر دو اندازه گیری در گواهی تست آسیاب ثبت می شوند. تعادل فاز مناسب حیاتی است: فریت ناکافی استحکام و مقاومت SCC کلراید را کاهش می دهد، در حالی که فریت اضافی می تواند منجر به تردی در هنگام جوشکاری و کاهش چقرمگی در دماهای پایین شود.
