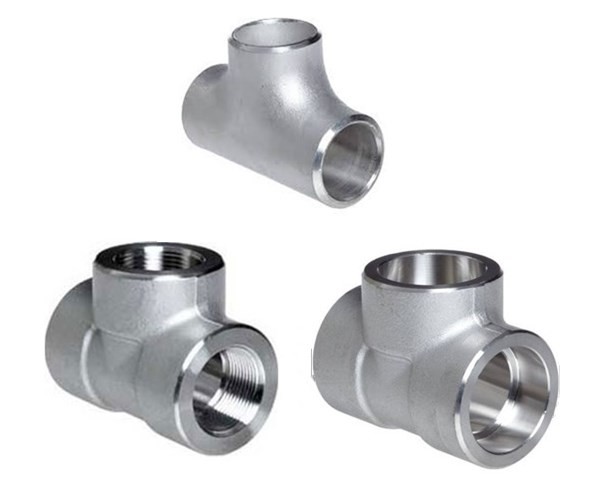

فشار هیدروستاتیک تست شده فولاد ضد زنگ Butt Weld Equal Tee ASME B16.9 SCH40
| محل منبع | ژجیانگ، چین |
|---|---|
| نام تجاری | WNRLN |
| گواهی | ISO 9001:2015, EN 10204 3.1 MTR |
| شماره مدل | HT-TEE-SCH40 |
| مقدار حداقل تعداد سفارش | 10 عدد |
| قیمت | USD 10-120 / Piece |
| جزئیات بسته بندی | کیس یا پالت چوبی قابل حمل با محافظ فردی |
| زمان تحویل | 5-7 روز کاری برای انبار، 15-25 روز برای تولید |
| شرایط پرداخت | T/T، L/C، وسترن یونیون |
| قابلیت ارائه | 10000 عدد در ماه |
جزئیات محصول
| نام محصول | سه راهی مساوی جوش لب به لب فولادی ضد زنگ تست شده هیدرواستاتیک | روش آزمایش | تست فشار هیدرواستاتیک در فشار طراحی 1.5 برابر |
|---|---|---|---|
| استاندارد | ASME B16.9، ASTM A403 | ضخامت دیوار | SCH40 / SCH40S |
| گواهی | EN 10204 3.1 MTR, Hydrostatic Test Report | برنامه | نفت و گاز، تولید برق، تصفیه آب، لوله کشی فرآیند |
| برجسته کردن | سه راهی تست شده هیدرواستاتیک,سه راهی جوش لب به لب ضد زنگ,نصب لوله های تحت فشار |
||
توضیحات محصول
تست شده تحت فشار هیدرواستاتیک، زانویی مساوی جوشی لب به لب فولاد ضد زنگ، ASME B16.9 SCH40
این زانویی مساوی جوشی لب به لب فولاد ضد زنگ تست شده تحت فشار هیدرواستاتیک مطابق با استانداردهای ابعادی ASME B16.9 تولید شده و تحت آزمایش فشار هیدرواستاتیک دقیقی برای تأیید یکپارچگی ساختاری و عملکرد بدون نشتی قرار میگیرد. هر اتصالات به صورت جداگانه تحت فشار تست هیدرواستاتیک 1.5 برابر فشار طراحی قرار میگیرد و برای حداقل مدت زمان مشخص شده طبق الزامات کد مربوطه نگه داشته میشود.
این زانویی مساوی جوشی لب به لب فولاد ضد زنگ تست شده تحت فشار هیدرواستاتیک در گریدهای مختلف از جمله WP304، WP304L، WP316، WP316L، WP321 و WP347 موجود است، با ضخامت دیواره SCH40 که تعادل بهینهای از ظرفیت فشار و صرفهجویی در مواد را برای سیستمهای لولهکشی صنعتی عمومی ارائه میدهد. پروتکل جامع تست شامل بازرسی چشمی، تأیید ابعادی و تست فشار هیدرواستاتیک است که با گزارشهای تست مواد (MTR EN 10204 3.1) برای قابلیت ردیابی کامل گواهی شده است.
مشخصات فنی
| پارامتر | مشخصات |
|---|---|
| استاندارد | ASME B16.9، ASTM A403 |
| گزینههای مواد | WP304، WP304L، WP316L، WP321، WP347، S31803 |
| نوع | زانویی مساوی (زانویی مستقیم) |
| محدوده اندازه | 1/2" - 24" (DN15 - DN600) بدون درز |
| ضخامت دیواره | SCH40 / SCH40S |
| تست فشار | تست هیدرواستاتیک 1.5 برابر فشار طراحی، طبق ASME B31.3 |
| اتصال انتهایی | انتهای پخدار برای جوشکاری لب به لب طبق ASME B16.25 |
| استاندارد تست | تست فشار هیدرواستاتیک، بازرسی چشمی، بررسی ابعادی |
| مدت زمان تست | حداقل 30 ثانیه برای اندازههای تا 2 اینچ، 60 ثانیه برای 2.5 تا 8 اینچ، 120 ثانیه برای 10 اینچ و بالاتر |
| گواهینامه | EN 10204 3.1 MTR، گزارش تست هیدرواستاتیک، گزارشهای NDT موجود |
مزایای کلیدی و زمینههای کاربرد
- عملکرد بدون نشتی تأیید شده: هر زانویی مساوی جوشی لب به لب فولاد ضد زنگ تست شده تحت فشار هیدرواستاتیک به صورت جداگانه تحت فشار قرار گرفته و بازرسی میشود و قبل از ارسال، عدم وجود نشتی در فشارهای تست گواهی شده را تضمین میکند.
- قابلیت ردیابی کامل مواد: بسته مستندات کامل شامل گواهی تست مواد EN 10204 3.1، گزارش تست هیدرواستاتیک و قابلیت ردیابی شماره حرارت برای هر اتصالات.
- سیستمهای خط لوله نفت و گاز: مناسب برای انتقال هیدروکربن در بالادست، میاندست و پاییندست که نیاز به تأیید یکپارچگی خط لوله تست شده تحت فشار دارند.
- نیروگاهها: ایدهآل برای سیستمهای لولهکشی با قابلیت اطمینان بالا در تأسیسات تولید برق حرارتی، هستهای و سیکل ترکیبی با الزامات تست سختگیرانه.
- تصفیه آب و شیرینسازی: عملکرد بدون نشتی تضمین شده در تأسیسات شیرینسازی RO و شبکههای لولهکشی فشار بالا تصفیه آب شهری را فراهم میکند.
- لولهکشی فرآیندهای صنعتی: الزامات سختگیرانه برای سیستمهای توزیع بخار، هوای فشرده و سیالات فرآیندی در تأسیسات تولیدی را برآورده میکند.
سوالات متداول
س: چه فشار تست هیدرواستاتیکی به زانوییهای مساوی جوشی لب به لب فولاد ضد زنگ شما اعمال میشود؟
پاسخ: اتصالات زانویی مساوی جوشی لب به لب فولاد ضد زنگ تست شده تحت فشار هیدرواستاتیک ما در 1.5 برابر حداکثر فشار کاری مجاز (MAWP) برای درجه مواد، اندازه و کلاس ضخامت دیواره مشخص شده طبق الزامات ASME B31.3 تست میشوند. برای یک زانویی معمولی SCH40 WP316L، فشار تست هیدرواستاتیک بر اساس تنش مجاز مواد در دمای تست محاسبه میشود. ما به شدت از پروتکلهای تست ASME B16.9 و B31.3 پیروی میکنیم. هر زانویی تحت فشار قرار گرفته، برای مدت زمان مشخص شده در کد نگه داشته شده و برای هرگونه نشتی یا تغییر شکل بازرسی چشمی میشود. گواهیهای تست کارخانهای که فشار تست واقعی، مدت زمان و نتایج را مستند میکنند، با هر محموله ارائه میشوند.
س: آیا تست هیدرواستاتیک بر خواص مواد زانوییهای فولاد ضد زنگ تأثیر میگذارد؟
پاسخ: تست فشار هیدرواستاتیک که به درستی انجام میشود بر روی اتصالات زانویی مساوی جوشی لب به لب فولاد ضد زنگ، تأثیر نامطلوبی بر خواص مواد ندارد. تست هیدرواستاتیک از آب به عنوان محیط تست استفاده میکند و فشار تست در محدوده الاستیک مواد حفظ میشود. برای گریدهای فولاد ضد زنگ آستنی مانند WP304L و WP316L، فشار طراحی 1.5 برابر معمولاً به طور قابل توجهی کمتر از حد تسلیم در دمای محیط باقی میماند. رویههای تخلیه و خشک کردن پس از تست از لکهدار شدن آب یا خوردگی میکروبیولوژیکی جلوگیری میکند. زانوییهای تست شده تحت فشار هیدرواستاتیک ما پس از تست کاملاً خشک شده و قبل از بستهبندی با اقدامات حفاظتی مناسب سطح محافظت میشوند.
س: آیا میتوانید علاوه بر تست هیدرواستاتیک، NDT را نیز برای زانوییهای فولاد ضد زنگ جوشی لب به لب ارائه دهید؟
پاسخ: بله، علاوه بر تست فشار هیدرواستاتیک استاندارد، ما تستهای غیرمخرب (NDT) تکمیلی را برای اتصالات زانویی مساوی جوشی لب به لب فولاد ضد زنگ ارائه میدهیم. روشهای NDT موجود شامل تست رادیوگرافی (RT)، تست اولتراسونیک (UT)، تست نفوذ رنگ (PT)، تست ذرات مغناطیسی (MT) و شناسایی مواد مثبت (PMI) است. این تستهای اضافی را میتوان در زمان سفارش مشخص کرد و توسط بازرسان گواهی شده NDT سطح II/III انجام میشوند. همراه با تست فشار هیدرواستاتیک و گواهینامه مواد EN 10204 3.1، برنامه جامع تضمین کیفیت ما اطمینان کامل از یکپارچگی محصول را برای کاربردهای حیاتی فراهم میکند.
