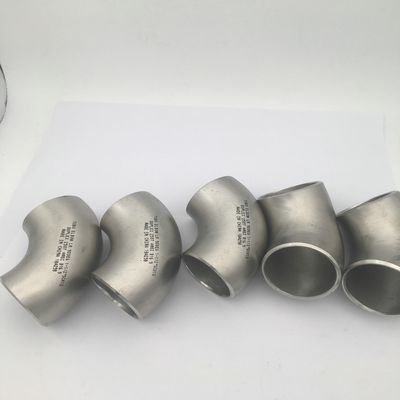

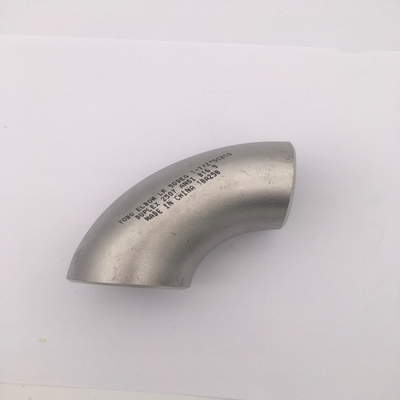

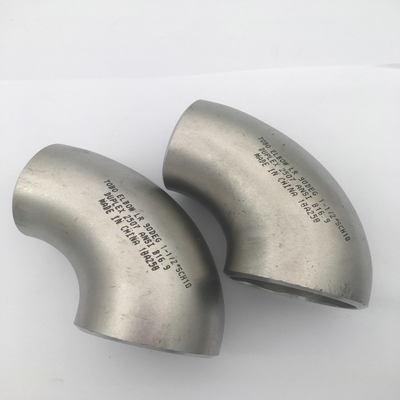

جوشکاری بلت LR 90D آرنج سوپر دوپلکس 2507 UNS S32750 1-1/2 "SCH10 ANSI B16.9

زانوی جوشی لب به لب LR 90 درجه سوپر دوپلکس 2507 UNS S32750 1-1/2 اینچ SCH10 ANSI B16.9

1. شرح محصول

این محصول یک زانوی جوشی لب به لب 90 درجه با شعاع بلند (LR) است که از فولاد ضد زنگ سوپر دوپلکس 2507 (UNS S32750 / F53) مطابق با استانداردهای ASTM A815 یا ASME B16.9 ساخته شده است. سوپر دوپلکس 2507 یک فولاد ضد زنگ دوپلکس با آلیاژ بالا است که دارای ریزساختار دو فازی تقریباً 50٪ فریت و 50٪ آستنیت است و با مقدار PREN بیش از 40 مشخص می شود. طراحی LR دارای شعاع انحنای برابر با 1.5 برابر قطر لوله (R = 1.5D) است که جریان سیال روان با حداقل افت فشار را تضمین می کند. این اتصالات 1-1/2 اینچی SCH10 برای اتصال جوشی لب به لب دائمی در سیستم های لوله کشی صنعتی پرتقاضا که نیاز به استحکام و مقاومت در برابر خوردگی استثنایی دارند، طراحی شده است.2. پارامترهای کلیدی محصولپارامتر

جزئیات / محدوده

نفت و گاز

: سکوهای فراساحلی، سیستم های لوله کشی زیردریایی، اتصالات سرچاهی، خطوط تزریق آب دریا، سرویس گاز ترش (مطابق با NACE MR0175)فرآوری شیمیایی

• : اسیدهای حاوی کلرید، مبدل های حرارتی، خطوط فرآیند فشار بالادریایی و شیرین سازی

• : لوله کشی آب دریا، سیستم های اسمز معکوس، حمل و نقل آب شورتولید برق

• : سیستم های آب خنک کننده، لوله کشی کندانسورخمیر و کاغذ

• : خطوط سفید کننده، هضم کننده ها4. مزایا

• استحکام برتر: مقاومت تسلیم (550-800 مگاپاسکال) تقریباً

2.5 تا 3 برابر 316L

•  است که امکان استفاده از دیواره های نازک تر و سیستم های لوله کشی سبک تر را فراهم می کند.مقاومت استثنایی در برابر خوردگی: PREN ≥ 40 مقاومت فوق العاده ای در برابر خوردگی حفره ای، خوردگی شکافی و ترک خوردگی تنشی ناشی از کلرید (SCC) ارائه می دهد.برتر از 2205

• : از نظر مقاومت در برابر خوردگی و استحکام مکانیکی از دوپلکس استاندارد 2205 بهتر عمل می کند.طراحی شعاع بلند

• : R=1.5D افت فشار، تلاطم و فرسایش را به حداقل می رساند.محدوده دمایی وسیع

• : خواص را از -50 درجه سانتیگراد تا 300 درجه سانتیگراد حفظ می کند.5. عملکردها

• زانوی LR 90 درجه جهت جریان سیال را در یک سیستم لوله کشی با 90 درجه و حداقل افت فشار تغییر می دهد. طراحی شعاع بلند (R=1.5D) مقاومت جریان، تلاطم و فرسایش را کاهش می دهد و آن را برای کاربردهای رسانه های با سرعت بالا و خورنده مناسب می کند. اتصال جوشی لب به لب یک اتصال دائمی و بدون نشتی با یکپارچگی ساختاری بالا برای محیط های خدماتی حیاتی را فراهم می کند.6. دستورالعمل نصب

بازرسی بسته بندی

: آسیب حمل و نقل را بررسی کنید؛ علائم، ابعاد و گواهینامه مواد را مطابق با ASME B16.9 تأیید کنید.آماده سازی سطح: پخ جوش و ناحیه مجاور را با ابزارهای اختصاصی فولاد ضد زنگ تمیز کنید؛ تمام روغن، گریس و آلودگی ها را پاک کنید.

تراز کردن

1. : زانو را با لوله های متصل به دقت تراز کنید و از تناسب مناسب اطمینان حاصل کنید.جوشکاری موقت

2. : حداقل جوش های موقت را برای نگه داشتن مجموعه در موقعیت اعمال کنید؛ قبل از جوشکاری نهایی کاملاً تمیز کنید.جوشکاری

3. : جوش لب به لب را با پیروی از WPS تایید شده با جوشکاران گواهی شده انجام دهید. برای سوپر دوپلکس 2507، کنترل دقیق ورودی حرارت ضروری است. از GTAW یا SMAW با فلز پرکننده مطابق ER2594

4.  استفاده کنید. ورودی حرارت باید در محدوده 0.5 تا 1.5 کیلوژول بر میلی متر

5.  حفظ شود. دمای بین پاس باید ≤100 درجه سانتیگراد تا 150 درجه سانتیگراد حفظ شود تا از تشکیل فاز مضر جلوگیری شود. پیش گرمایش معمولاً لازم نیست.عملیات پس از جوش: آنیل کردن محلول در دمای 1020-1120 درجه سانتیگراد و سپس کوئنچ در آب برای بازیابی ساختار دوپلکس و مقاومت در برابر خوردگی مورد نیاز است. بازرسی: NDT (PT/MT, UT) را طبق الزامات پروژه انجام دهید. تأیید محتوای فریت مطابق با ASTM E562 توصیه می شود.

6. 7. اقدامات احتیاطیمحدودیت دما: استفاده در دمای بالاتر از 300 درجه سانتیگراد

7.  توصیه نمی شود؛ قرار گرفتن طولانی مدت در دمای بالاتر از 316 درجه سانتیگراد ممکن است باعث تردی شود.تعادل فریت

: اطمینان حاصل کنید که محتوای فریت بین

• 40-60% باقی می ماند. عملیات حرارتی نامناسب شایع ترین علت نسبت فریت خارج از مشخصات است.حساسیت به فاز بین فلزی: جوش های سوپر دوپلکس به تشکیل فاز سیگما و چی حساس هستند؛ کنترل دقیق ورودی حرارت اجباری است.

• نظافت: نیاز به درجه بالاتری از نظافت نسبت به ساخت فولاد کربنی دارد؛ از ابزارهای اختصاصی برای جلوگیری از آلودگی استفاده کنید.تست خوردگی: تست ASTM A923 روش C برای تأیید مقاومت در برابر خوردگی استاندارد است.

• انطباق با NACE: برای سرویس گاز ترش، انطباق با الزامات NACE MR0175 را تأیید کنید.

• 8. حمل و نقل و تحویلزمان تحویل استاندارد معمولاً

• 7 تا 30 روز است که بسته به مقدار سفارش و در دسترس بودن مشخصات متفاوت است.

• 9. شرایط پرداختروش های رایج پرداخت بین المللی شامل

T/T (انتقال تلگرافی)

•  و L/C در هنگام مشاهده (اعتبار اسنادی)می باشد.

10. بسته بندی

• محصولات به طور ایمن در جعبه های تخته چندلا یا صندوق های چوبی

 با بالشتک داخلی بسته بندی می شوند تا از حمل و نقل ایمن اطمینان حاصل شود و از آسیب در حین حمل و نقل جلوگیری شود.
