لوازم جانبی پای بند بند بلند
| محل منبع | چین |
|---|---|
| نام تجاری | Tobo |
| گواهی | ISO 9001:2015, SGS, BV |
| شماره مدل | SS-STUBEND-LONG |
| مقدار حداقل تعداد سفارش | 1 قطعه |
| قیمت | USD 3-50 / Piece (Depends on material and size) |
| جزئیات بسته بندی | جعبه های تخته سه لا یا پالت های چوبی با بسته بندی ضد آب، استاندارد صادرات |
| زمان تحویل | 10-30 روز بسته به مقدار |
| شرایط پرداخت | L/C، T/T، وسترن یونیون |
| قابلیت ارائه | 30000 قطعه در ماه |
جزئیات محصول
| نام محصول | اتصالات انتهایی نخ مفصل لانگ نوع بلند | برنامه | اتصالات پمپ و شیر |
|---|---|---|---|
| تایپ کنید | نوع بلند (الگوی بلند ANSI) | تعمیر و نگهداری | جداسازی و نصب مجدد آسان |
| درجه مواد | SS304 ، SS316L | استاندارد | ASME B169، MSS SP-43 |
| محدوده اندازه | 1/2 اینچ تا 24 اینچ | ضخامت دیوار | Sch5s تا Sch160 |
| برجسته کردن | نوع بلند انتهای خرد,اتصالات جداسازی آسان,آخر فلنج مفصل زانو |
||
توضیحات محصول

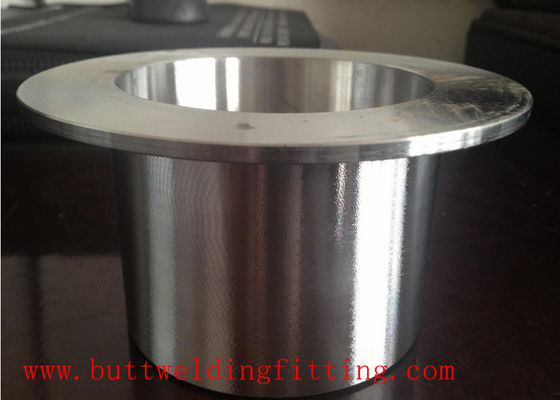

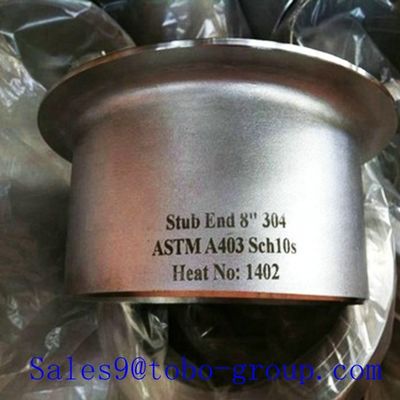

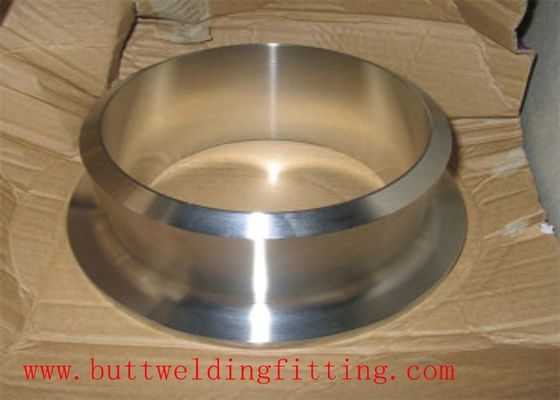

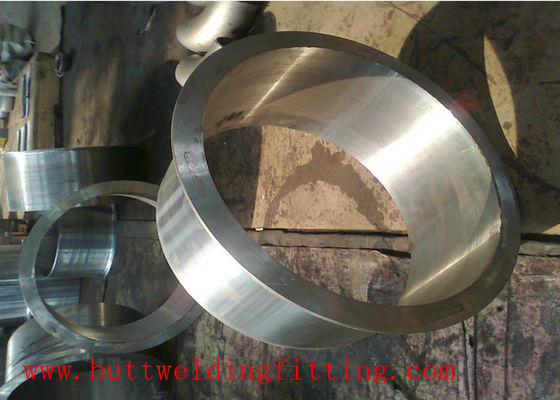

اتصالات استاب اند لب جوینت مدل بلند با دمونتاژ آسان
بررسی اجمالی محصول
اتصالات استاب اند لب جوینت نوع بلند به طور ویژه برای سیستم‌های لوله‌کشی طراحی شده‌اند که نیازمند تعمیرات و نگهداری مکرر و دسترسی آسان به تجهیزات هستند. بدنه بلند این قطعه، دامنه حرکتی بیشتری را برای فلنج لب جوینت فراهم می‌کند و به فلنج اجازه می‌دهد به راحتی در طول لوله حرکت کشویی داشته باشد، که این امر دمونتاژ و باز کردن پمپ‌ها، شیرآلات و سایر تجهیزات درون‌خطی را سریع و ساده می‌سازد.
این استاب اندهای نوع بلند که مطابق با استانداردهای ASME B16.9 و MSS SP-43 تولید می‌شوند، از جنس فولاد ضد زنگ SS304 و SS316L موجود هستند. مزیت اصلی طراحی لب جوینت این است که فلنج به لوله جوش داده نمی‌شود؛ بنابراین چرخاندن یا جدا کردن فلنج آسیبی به اتصال جوشکاری‌شده وارد نمی‌کند. این ویژگی دمونتاژ آسان، زمان توقف خط برای تعمیر و نگهداری و همچنین هزینه‌های نیروی کار را در کارخانه‌های شیمیایی، تصفیه‌خانه‌های آب و صنایع فرآیندی که تجهیزات باید به طور مرتب سرویس شوند، به شدت کاهش می‌دهد.
مشخصات فنی
| استاندارد | ASME B16.9, MSS SP-43 |
|---|---|
| نوع | نوع بلند (الگوی بلند ANSI) |
| گرید متریال | SS304, SS316L |
| محدوده سایز | ۱/۲ اینچ تا ۲۴ اینچ |
| ضخامت دیواره | Sch5S تا Sch160 |
| نوع اتصال | جوش لب‌به‌لب به لوله، لب جوینت به فلنج |
| عملیات سطحی | اسیدشویی، پسیواسیون |
| گواهینامه | ISO 9001:2015 |
ویژگی‌های کلیدی
- طراحی نوع بلند امکان چرخش فلنج و تراز آسان در هنگام نصب را فراهم می‌کند
- دمونتاژ آسان پمپ‌ها، شیرآلات و تجهیزات ابزار دقیق بدون نیاز به بریدن لوله
- چرخش آزادانه فلنج به دور استاب اند برای تراز و هم‌راستاسازی ساده‌تر سوراخ‌های پیچ
- کاهش زمان ازکارافتادگی برای تعمیرات و کاهش هزینه کل مالکیت
- اتصال جوش لب‌به‌لب یک اتصال دائمی و بدون نشتی را برای لوله فراهم می‌سازد
- سطح ماشین‌کاری‌شده دقیق، نشیمنگاهی صاف و بدون نقص را برای فلنج تضمین می‌کند
- ایده‌آل برای سیستم‌هایی که نیاز به تمیزکاری و بازرسی دوره‌ای دارند
کاربردها
- اتصالات مکش و دهش پمپ‌ها
- نقاط باز و جدا کردن شیرآلات و ابزار دقیق
- نازل‌های مبدل‌های حرارتی و مخازن
- تصفیه‌خانه‌های آب و تأسیسات آب‌شیرین‌کن
- خطوط فرآوری شیمیایی با نیاز به نگهداری و سرویس مکرر
تضمین کیفیت
اتصالات استاب اند لب جوینت نوع بلند ما با کنترل ابعادی دقیق تولید می‌شوند تا اطمینان حاصل شود سطح نشیمنگاه فلنج و آماده‌سازی پخ جوش کاملاً مطابق با الزامات استاندارد ASME B16.9 است. هر اتصال قبل از بسته‌بندی، از نظر تلرانس طول، ضخامت دیواره و کیفیت سطح مورد بازرسی قرار می‌گیرد. تأسیسات تولیدی تحت استاندارد ISO 9001:2015 فعالیت می‌کند و تمام محموله‌ها می‌توانند همراه با گواهینامه‌های تست متریال کارخانه (MTC)، گزارش‌های بازرسی و تأییدیه‌های شخص ثالث ارائه شوند. تیم ما بیش از ۱۵ سال است که راه‌حل‌های لوله‌کشی با دمونتاژ آسان را به صنایعی با تعمیرات و نگهداری فشرده ارائه می‌دهد و به مشتریان در کاهش زمان توقف خط و بهبود راندمان عملیاتی کمک می‌کند.
پرسش‌های متداول
سؤال ۱: استاب اند نوع بلند چگونه فرآیند دمونتاژ را آسان‌تر می‌کند؟
پاسخ: در استاب اند لب جوینت نوع بلند، فلنج به اتصال جوش داده نمی‌شود؛ بنابراین می‌تواند در امتداد لوله به سمت عقب بلغزد. هنگامی که نیاز به جدا کردن پمپ یا شیر دارید، کافی است پیچ‌های فلنج را شل کرده و فلنج را به عقب هدایت کنید، بدون اینکه نیازی به برش لوله باشد.
سؤال ۲: تفاوت بین نوع بلند و نوع کوتاه چیست؟
پاسخ: نوع بلند دارای توپی (هاب) کشیده‌تری است که فاصله بیشتری از پیشانی فلنج دارد و فضای بیشتری را برای حرکت فلنج و دسترسی به پیچ‌ها فراهم می‌کند. نوع کوتاه فشرده‌تر بوده و در مواردی کاربرد دارد که فضا محدود است یا انتهای لوله به تجهیزات بسیار نزدیک است.
سؤال ۳: آیا فلنج پس از جوشکاری قابلیت چرخش دارد؟
پاسخ: بله. از آنجایی که فلنج لب جوینت به استاب اند جوش داده نمی‌شود، حتی پس از جوشکاری استاب اند به لوله نیز می‌تواند آزادانه به دور اتصال بچرخد. این ویژگی هم‌راستاسازی سوراخ‌های پیچ را بسیار آسان می‌سازد.
سؤال ۴: آیا این اتصالات برای محیط‌های فرآوری مواد غذایی مناسب هستند؟
پاسخ: بله، استاب اندهای نوع بلند از جنس SS316L با سطوح پسیواسیون‌شده برای خطوط تولید و فرآوری مواد غذایی و نوشیدنی کاملاً مناسب هستند. این اتصالات امکان دمونتاژ آسان را برای شستشو و بازرسی فراهم می‌کنند که برای کاربردهای بهداشتی امری حیاتی است.
