نام

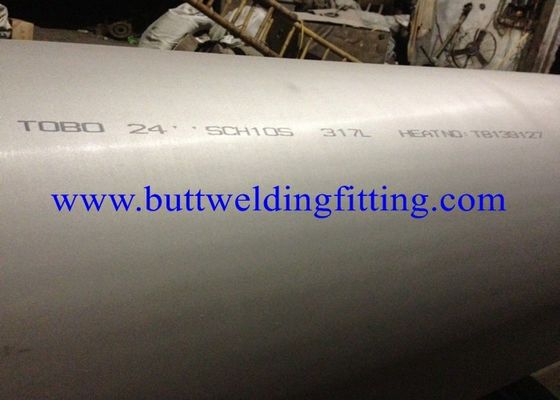

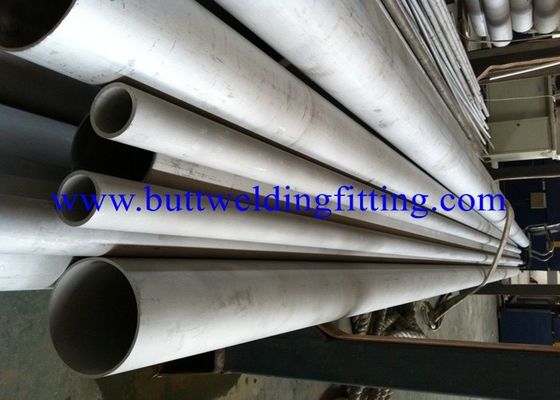

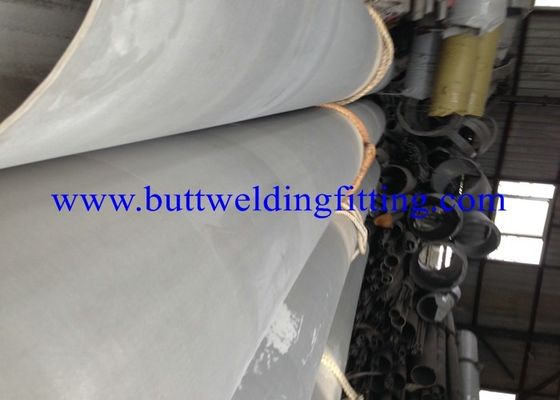

EN10305 E235 لوله فولادی بدون درز دقیق

استاندارد

در 2391

مواد

St35,St45,St52

شرایط عرضه

لوله های فولادی بدون درز کشیده شده به حالت سرد، بدون فشار و دارای رول های شیک یا شیک شده

ظاهر

لوله باید یک سطح داخلی و خارجی صاف داشته باشد که با فرآیند کار سرد سازگار باشد.

سطح داخلی لوله باید از زنگ، خراش و سایر ناهنجاری های سطحی پاک باشد.

ظاهر

لوله باید یک سطح داخلی و خارجی صاف داشته باشد که با فرآیند کار سرد سازگار باشد.

سطح داخلی لوله باید از زنگ، خراش و سایر ناهنجاری های سطحی پاک باشد.

تحمل در روز خارجي

≤قطر 40 +/- 0.2 میلی متر
≥روز 40≤قطر 100 +/- 0.3mm
≥قطر 100 +/- 0.5mm

خشکی سطح

Ra = 0.4 ~ 0.8 میکران

درخواست

لوله های فولادی بدون درز دقیق، کشیده شده و یا رول شده به حالت سرد، برای فشار هیدرولیک و لوله های پنوماتیک

استفاده از ماشین آلات، لوله های سیلندر روغن، استفاده از دستگاه کاهش شوک موتورسیکلت، شوک اتوماتیک

لوله های فولادی بدون درز برای دیگ کم و متوسط فشار، فشار بالا

آبگرمکن، ساخت کشتی، خدمات مایعات، کرکنگ نفت، تجهیزات کود شیمیایی، تجهیزات روغن کش و اهداف ساختاری.

مواد

ترکیب شیمیایی ((%)

حداکثر.

حداکثر.

م

حداکثر.

حداکثر.

35

0.17

0.35

³0.40

0.025

0.025

45

0.21

0.35

³0.40

0.025

0.025

52

0.22

0.55

!1.60

0.025

0.025

می تواند عناصر زیر را اضافه کند: Nb:!0.03٪؛ Ti:!0.03٪؛ V:!0.05٪؛Nb+Ti+V:!0.05 درصد

خواص مکانیکی لوله در دمای اتاق

مواد

فرآوری سرد (سخت)BK(+C)

فرآوری سرد (نرم)
(+LC)

BKS سرد و کاهش فشار ((+SR)

مقاومت کششیσb/MPa)

طول کشي (((δ5/%)

مقاومت کششیσb/MPa)

طول کشي (((δ5/%)

مقاومت کششیσb/MPa)

نقطه بازده ((Mpa)

طول کشي (((δ5/%)

35

480

6

420

10

420

315

14

45

580

5

520

8

520

375

12

52

640

4

580

7

580

420

10

مقاومت کششی حالت گرم کردن باید حداقل برابر با مقاومت کششی ۵۰٪ باشد.

با توجه به درجه ی متفاوت تغییر شکل، مقاومت تولید در حالت سرد (سخت) و سرد (نرم)

حالت سخت ممکن است نزدیک به مقاومت کششی باشد. هنگام محاسبه، حالت کار سرد (سخت) باید

حداقل ۵۰٪ از مقاومت کششی به عنوان پایه و حالت نرم کاری سرد ۷۰٪ است.

مواد

GBK ((+A) گرم

NBK عادی شده ((+N)

مقاومت کششیσb/MPa)

طول کشي (((δ5/%)

مقاومت کششیσb/MPa)

نقطه بازده ((Mpa)

طول کشي (((δ5/%)

35

315

25

۳۴۰ تا ۴۷۰

235

25

45

390

21

۴۴۰ تا ۵۷۰

255

21

52

490

22

۴۹۰ تا ۶۳۰

355

22

مقاومت کششی حالت گرم کردن باید حداقل برابر با مقاومت کششی ۵۰٪ باشد.

با توجه به درجه ی متفاوت تغییر شکل، قدرت تولید سرد (سخت) و سرد (نرم)

حالت سخت ممکن است نزدیک به مقاومت کششی باشد. هنگام محاسبه، حالت کار سرد (سخت) باید

حداقل ۵۰٪ از مقاومت کششی به عنوان پایه و حالت نرم کاری سرد ۷۰٪ است.
