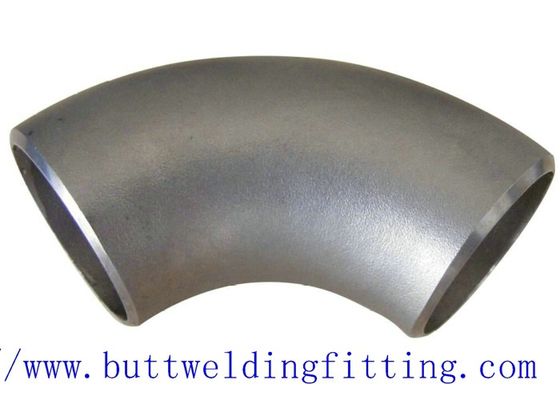

فولاد ضد زنگ جعلی 90 درجه آرنج LR آینه پایان OD 60.30 - 610.00mm

Forged Stainless Steel 90 Degree Elbow LR Mirror Finished OD 60.30 - 610.00mm

اطلاعات پایه

محل منبع:	چين
نام تجاری:	TOBO
گواهی:	SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
شماره مدل:	ASTM 304 / 316L

مقدار حداقل تعداد سفارش:	1pc
قیمت:	قابل مذاکره
جزئیات بسته بندی:	CASE CASE OR PALLET چوب و چوب
زمان تحویل:	15 روز کاری
شرایط پرداخت:	T / T، D / P، D / A، وسترن یونیون
قابلیت ارائه:	9800000PCS در هر ماه

بهترین قیمت اکنون تماس بگیرید

نام محصول:	زانویی استیل ضد زنگ	استاندارد:	ANSI/ASME، EN، DIN، JIS، GOST و غیره
تایپ کنید:	آرنج، سه راهی، کاهنده، کلاه، فلنج، لوله	فن آوری:	جعلی
OD::	60.30-610.00 میلی متر	درمان سطحی::	سند بلاست، سند بلاست، سند بلاست
روش ساخت::	داغ هل داده شد
برجسته کردن:	فولاد ضد زنگ 90 درجه آرنج , آرنج آرنج جوش

فولاد ضد زنگ 304 / زانویی لوله 316 لیتری آینه LR 90 درجه

زانوهای لوله‌های زنگ نزن قطعات اتصال منحنی هستند که طول مستقیم لوله را معمولاً در زاویه 90 درجه یا 45 درجه به هم می‌پیوندند و اجازه می‌دهند از موانع در لوله‌کشی، تهویه، جوشکاری و کاربردهای خودرو جلوگیری شود.


45 درجه	90 درجه	180 درجه

ما تجهیزات تولید پیشرفته‌ای را برای ساختن آرنج‌های شعاع کوتاه خود (1D D711.2-D1219.2) اتخاذ کرده‌ایم، که نه تنها می‌تواند کیفیت محصول را بهبود بخشد، بلکه در مصرف مواد خام نیز صرفه‌جویی می‌کند.

ضخیم در مقابل نازک

مقایسه ضخامت زانوهای ضد زنگ فورج شده 8 سنج ما در مقایسه با مواد منیفولد متوسط اگزوز - لوله 16 گیج 304

آرنج در داخل جوش داده شده است

لوله برش عرضی که برای نشان دادن سطح داخلی دقیق جوش و احتمال ترک خوردگی صفر شده است.

اندازه:
آرنج بدون درز: 1/2 اینچ ~ 24 اینچ DN15 ~ DN600
زانویی جوش: 6 اینچ ~ 72 اینچ DN150 ~ DN1800
ضخامت دیوار :
sch10، sch20، sch30، std، sch40، sch60، xs، sch80، sch100، sch120، sch140، sch160، xxs، sch5s، sch20s، sch40s، sch80s
حداکثر ضخامت دیوار: 200 میلی متر
مواد
SS304، SS316L
پایان:
اسید تمیز، لاین پولیش، پولیش آینه ای، سندبلاست.
استانداردها
GB/T12459-2005 GB/T13401-2005 GB/T10752-2005 SH/T3408-1996 SH/T3409-1996
SY/T0609-2006 SY/T0518-2002 SY/T0510-1998
DL/T695-1999 GD2000 GD87-1101
HG/T21635-1987 HG/T21631-1990
ASME B16.9-2007 ASME B16.25-2007
MSS SP 75-2008 MSS SP 43-2008
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
AFNOR NF A 49-289-1990 AFNOR NF A 49-170-1-1999 AFNOR NF A 49-170-2-2009 AFNOR NF A 49-170-3-2009 AFNOR NF A 49-24-1909- 1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009
فرایندهای صنعتی
خم کردن، فشردن، فشار دادن، آهنگری، ماشینکاری و موارد دیگر
صنایع ارائه شده
زانوهای لوله ما به طور گسترده در بسیاری از صنایع مانند تولید برق، نفت، گاز طبیعی، مواد شیمیایی، کشتی سازی، گرمایش، کاغذسازی، متالورژی و غیره استفاده می شود.

ASME B16.9 جوش لب به لب با شعاع بلند 45 درجه ابعاد آرنج

ASME B16.9 Butt weld 45 degree Short Radius Elbow Dimensions

NPS	OD D	90 درجه شعاع بلند مرکز به انتها آ	45 درجه شعاع بلند مرکز به انتها ب	90 درجه سه بعدی مرکز به انتها آ	45 درجه سه بعدی مرکز به انتها ب
1/2	21.3	38	16	-	-
3/4	26.7	38	19	57	24
1	33.4	38	22	76	31
1 ¼	42.2	48	25	95	39
1 ½	48.3	57	29	114	47
2	60.3	76	35	152	63
2 ½	73	95	44	190	79
3	88.9	114	51	229	95
3 ½	101.6	133	57	267	111
4	114.3	152	64	305	127
5	141.3	190	79	381	157
6	168.3	229	95	457	189
8	219.1	305	127	610	252
10	273	381	159	762	316
12	323.8	457	190	914	378
14	355.6	533	222	1067	441
16	406.4	610	254	1219	505
18	457	686	286	1372	568
20	508	762	318	1524	632
22	559	838	343	1676	694
24	610	914	381	1829	757
26	660	991	406	1981	821
28	711	1067	438	2134	883
30	762	1143	470	2286	964
32	813	1219	502	2438	1010
34	864	1295	533	2591	1073
36	914	1372	565	2743	1135
38	965	1448	600	2896	1200
40	1016	1524	632	3048	1264
42	1067	1600	660	3200	1326
44	1118	1676	695	3353	1389
46	1168	1753	727	3505	1453
48	1219	1829	759	3658	1516

ASME B16.9 تحمل ابعادی زانویی با شعاع بلند 45 درجه

تحمل های بعدی - آرنج
برای تمام یراق آلات				آرنج 90/45 درجه	180 درجه بازگشت
اندازه اسمی لوله (NPS)	بیرون Ø در Bevel	داخل Ø در پایان	ضخامت دیوار t / t1	مرکز تا پایان کم.ABCM	مرکز به مرکز Dim. O	بازگشت به چهره کم رنگ. ک	تراز انتهایی U
1/2 a 2 1/2	1	0,8	نه	2	7	7	1
3 تا 3 1/2	1	1،6	کمتر	2	7	7	1
4	+2 -1	1،6	نسبت به. تا	2	7	7	1
5 تا 6	+3 -1	1،6	87.50%	2	7	7	1
8	2	1،6	از اسمی	2	7	7	1
10	+4 -3	3،2	کنه	2	7	7	2
12 تا 18	+4 -3	3،2		3	10	7	2
20 تا 24	+6 -5	4،8		3	10	7	2
26 تا 30	+7 -5	4،8		3	.....	.....	.....
32 تا 48	+7 -5	4،8		5	.....	.....	.....

تحمل های زاویه ای
ND	حداکثر زاویه خاموش	مکس خارج از هواپیما
ND	س	پ
1/2 در 4	1	2
5 تا 8	2	4
10 تا 12	3	5
14 تا 16	3	7
18 تا 24	4	10
26 تا 30	5	10
32 تا 42	5	13
44 تا 48	5	20
