محل منبع: | چين |
---|---|
نام تجاری: | TOBO |
گواهی: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
شماره مدل: | 31254 1.4547 254 SMO |
مقدار حداقل تعداد سفارش: | 1pc |
قیمت: | US $ 10 - 100 / Kilogram |
جزئیات بسته بندی: | موارد چوبی پلاستیکی یا پالت چوبی با نوار فولادی یا به عنوان مورد نیاز مشتری |
زمان تحویل: | 30 روز پس از دریافت پیش پرداخت 30٪ توسط T / T یا LC |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 50 تن / تن در هر ماه |
تایپ کنید: | فلنج صفحه ای | OD: | 9.5 تا 219 میلی متر |
---|---|---|---|
رتبه بندی کلاس: | 150#~2500# | رو به رو: | RF (صورت برجسته)؛ FF (صورت صاف)؛ RTJ (مفصل نوع حلقه)؛ RJ (صورت مفصل حلقه) TG (صورت زبانه و شیار)؛ MF |
فرایند ساخت: | فشار، پرس، جعل، بازیگر و غیره. | بسته بندی: | کیس های چوبی، پالت، کیسه های نایلونی و یا طبق نیاز مشتریان |
MOQ: | 1 عدد | زمان تحویل: | 10-100 روز بسته به مقدار |
شرایط پرداخت: | L/C، T/T | حمل و نقل: | FOB تیانجین / شانگهای، CFR، CIF و غیره |
کاربرد: | اتصال خط لوله و شیرها | درمان سطحی: | ترشی، 2B، شماره 4، BA، خط مو، آینه |
برجسته: | فلنج و اتصالات فلزی,اتصالات جوش سوپاپ |

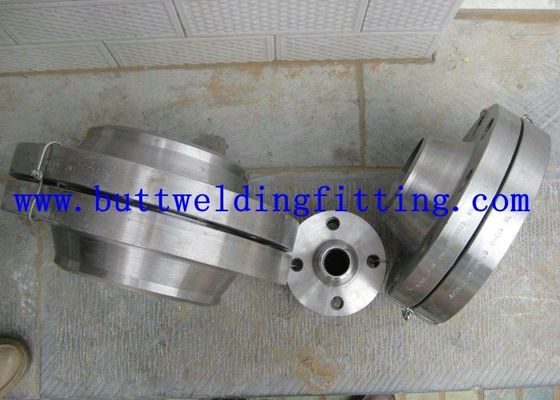

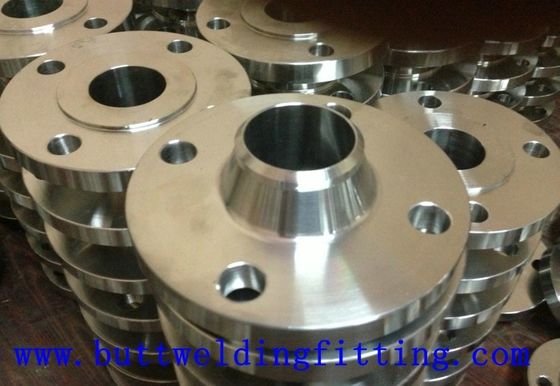

ANSI، ASME، ASA، B16.5 PLING RING FLANGE RACE CLASS 150/300/600
اندازه:
مواد:
استاندارد:
محل منبع:
شماره مدل:
استاندارد یا غیر استاندارد:
نام محصول:
نوع:
درمان سطحی:
تکنیک:
کاربرد:
اصطلاح تجارت
محدوده اندازه:
MOQ:
نمونه:
جزئیات بسته بندی:
1. پالت چوبی
2. کیسه بافته شده با ضد مرطوب
3. به عنوان مورد نیاز
جزئیات تحویل:
7-10 روز، با توجه به مقدار نهایی
ابعاد فلنج و تقریبی توده ها |
ANSI، ASME، ASA، B16.5 150lb / sq.in. فلنج حلقه فلزی RF | |||||||||
ø | د | ب | g | متر | ج | ک | سوراخ ها | ل | کیلوگرم. |
1/2 " | 88،9 | 11،1 | 34،9 | 30،2 | 22،3 | 60،3 | 4 | 15،9 | 0،400 |
3/4 " | 98،4 | 12.7 | 42،9 | 38،1 | 27.7 | 69.8 | 4 | 15،9 | 0،700 |
1 " | 107،9 | 14،3 | 50.8 | 49،2 | 34،5 | 79،4 | 4 | 15،9 | 0.800 |
1 1/4 " | 117،5 | 15،9 | 63،5 | 58،8 | 43،2 | 88،9 | 4 | 15،9 | 1100 |
1 1/2 " | 127،0 | 17،5 | 73 | 65.1 | 49،5 | 98،4 | 4 | 15،9 | 1،400 |
2 " | 152،4 | 19،0 | 92.1 | 77،8 | 62،0 | 120،6 | 4 | 19،0 | 2200 |
2 1/2 " | 177،8 | 22،2 | 104،8 | 90.5 | 74،7 | 139،7 | 4 | 19،0 | 3600 |
3 " | 190،5 | 23،8 | 127،0 | 107،9 | 90.7 | 152،4 | 4 | 19،0 | 4،100 |
3 1/2 " | 215،9 | 23،8 | 139،7 | 122،2 | 103.4 | 177،8 | 8 | 19،0 | 5،200 |
4 " | 228،6 | 23،8 | 157،2 | 134،9 | 116،1 | 190،5 | 8 | 19،0 | 5600 |
5 " | 254،0 | 23،8 | 185،7 | 163،6 | 143،8 | 215،9 | 8 | 22،2 | 6،300 |
6 " | 279،4 | 25،4 | 215،9 | 192،1 | 170.7 | 241،3 | 8 | 22،2 | 7500 |
8 " | 342،9 | 28،6 | 269،9 | 246،1 | 221،5 | 298،4 | 8 | 22،2 | 12،600 |
10 " | 406،4 | 30،2 | 323،8 | 304،8 | 276،3 | 361،9 | 12 | 25،4 | 18،500 |
12 " | 482،6 | 31،7 | 381،0 | 365،1 | 327،1 | 431،8 | 12 | 25،5 | 28،000 |
14 " | 533،4 | 34،9 | 412،7 | 400،0 | 359،1 | 476،2 | 12 | 28،6 | 36،000 |
16 " | 596،9 | 36.5 | 469،9 | 457،2 | 410،5 | 539،7 | 16 | 28،6 | 46،000 |
18 " | 635،0 | 39.7 | 533،4 | 504،8 | 461،8 | 577،8 | 16 | 31،7 | 50،000 |
20 " | 698،5 | 42،9 | 584،2 | 558،8 | 513،1 | 635،0 | 20 | 31،7 | 64،000 |
22 " | 749،3 | 46،0 | 641،2 | 609،6 | 564،4 | 692،1 | 20 | 34،9 | 72،000 |
24 " | 812،8 | 47،6 | 692،1 | 663،6 | 615،9 | 749،3 | 20 | 34،9 | 89،000 |
توجه داشته باشید: 1. فلنجهای Class 150 به جز Joint Lap با مبنای 0.06 (1.6 میلیمتر) که در "ضخامت" (C) و "طول از طریق مرکز" (Y1)، (Y3) گنجانده شده است، مبله شده است. 2. برای لغزش، سیم پیچ، سوکت جوش و لبه های مشترک فلنج، هاب ها می توانند به شکل عمودی از پایه به بالا و یا در حدود 7 درجه سانتیگراد شکل. 3. فلنج های نازک ممکن است با همان محفظه ای که برای فلنج لغزش یا بدون توپی استفاده می شود ساخته شود. 4. سطح واشر و عقب (سطح بلبرینگ) در سطح 1 درجه به صورت موازی ساخته می شوند. برای انجام موازی بودن، مواجهه با نقطه ای بر اساس MSS SP-9 انجام می شود، بدون کاهش ضخامت (C). 5. عمق سوکت (D) توسط ANSI B 16.5 تنها در اندازه های 3 اینچ پوشش داده شده است، بیش از 3 اینچ در گزینه سازنده است. |
ANSI، ASME، ASA، B16.5 300lb / sq.in. ورق فلنج RF | |||||||||
ø | د | ب | g | متر | ج | ک | سوراخ ها | ل | کیلوگرم. |
1/2 " | 95،6 | 14،3 | 34،9 | 38،1 | 22،3 | 66.7 | 4 | 15،9 | 0،700 |
3/4 " | 117،5 | 15،9 | 42،9 | 47،6 | 27.7 | 82.5 | 4 | 19،0 | 1100 |
1 " | 123،8 | 17،5 | 50.8 | 54،0 | 34،5 | 88،9 | 4 | 19،0 | 1،400 |
1 1/4 " | 133،3 | 19،0 | 63،5 | 63،5 | 43،2 | 98،4 | 4 | 19،0 | 1،800 |
1 1/2 " | 155.6 | 20،6 | 73 | 69.8 | 49،5 | 114،3 | 4 | 22،2 | 2600 |
2 " | 165.1 | 22،2 | 92.1 | 84.1 | 62،0 | 127،0 | 8 | 19،0 | 3400 |
2 1/2 " | 190،5 | 25،4 | 104،8 | 100،0 | 74،7 | 149،2 | 8 | 22،2 | 4،400 |
3 " | 209،5 | 28،6 | 127،0 | 117،5 | 90.7 | 168،3 | 8 | 22،2 | 6،100 |
3 1/2 " | 228،6 | 30،2 | 139،7 | 133،3 | 103.4 | 184،1 | 8 | 22،2 | 7500 |
4 " | 254،0 | 31،7 | 157،2 | 146،0 | 116،1 | 200،0 | 8 | 22،2 | 10،100 |
5 " | 279،4 | 34،9 | 185،7 | 177،8 | 143،8 | 234،9 | 8 | 22،2 | 12،500 |
6 " | 317،5 | 36.5 | 215،9 | 206،4 | 170.7 | 269،9 | 12 | 22،2 | 14،100 |
8 " | 381،0 | 41،3 | 269،9 | 260،3 | 221،5 | 330،2 | 12 | 25،4 | 24،800 |
10 " | 444،5 | 47،6 | 323،8 | 320،7 | 276،3 | 387،3 | 16 | 28،6 | 37،100 |
12 " | 520،7 | 50.8 | 381،0 | 374،6 | 327،1 | 450،8 | 16 | 31،7 | 50،000 |
14 " | 584،2 | 54،0 | 412،7 | 425،4 | 359،1 | 514،3 | 20 | 31،7 | 70،000 |
16 " | 647،7 | 57،1 | 469،9 | 482،6 | 410،5 | 571،5 | 20 | 34،9 | 90،000 |
18 " | 711،2 | 60،3 | 533،4 | 533،4 | 461،8 | 628،6 | 24 | 34،9 | 112،000 |
20 " | 774،7 | 63،5 | 584،2 | 584،2 | 513،1 | 685،8 | 24 | 34،9 | 133،000 |
22 " | 838،2 | 66.7 | 641،2 | 641،2 | 564،4 | 742،9 | 24 | 41،3 | 197،000 |
24 " | 914،4 | 69.8 | 692،1 | 701،7 | 615،9 | 812،8 | 24 | 41،3 | 208،000 |
توجه داشته باشید: 1. فلنج های Class 300 به جز Joint Lap را با 0.06 (1.6 میلیمتر) صورت افزایش می دهد، که در "ضخامت" (C) و "طول از طریق مرکز" (Y1)، (Y3) گنجانده شده است. 2. برای لغزش، سیم پیچ، سوکت جوش و لبه های مشترک فلنج، هاب ها می توانند به شکل عمودی از پایه به بالا و یا در حدود 7 درجه سانتیگراد شکل. 3. فلنج های نازک ممکن است با همان محفظه ای که برای فلنج لغزش یا بدون توپی استفاده می شود ساخته شود. 4. سطح واشر و عقب (سطح بلبرینگ) در سطح 1 درجه به صورت موازی ساخته می شوند. برای انجام موازی بودن، مواجهه با نقطه ای بر اساس MSS SP-9 انجام می شود، بدون کاهش ضخامت (C). 5. عمق سوکت (D) توسط ANSI B 16.5 تنها در اندازه های 3 اینچ پوشش داده شده است، بیش از 3 اینچ در گزینه سازنده است. |
ANSI، ASME، ASA، B16.5 600lb / sq.in. ورق فلنج RF | |||||||||
ø | د | ب | g | متر | ج | ک | سوراخ ها | ل | کیلوگرم. |
1/2 " | 95.2 | 14،3 | 34،9 | 38،1 | 22،3 | 66.7 | 4 | 15،9 | 0.800 |
3/4 " | 117،5 | 15،9 | 42،9 | 47،6 | 27.7 | 82.5 | 4 | 19،0 | 1،400 |
1 " | 123،8 | 17،5 | 50.8 | 54،0 | 34،5 | 88،9 | 4 | 19،0 | 1600 |
1 1/4 " | 133،3 | 20،6 | 63،5 | 63،5 | 43،2 | 98،4 | 4 | 19،0 | 2100 |
1 1/2 " | 155.6 | 22،2 | 73 | 69.8 | 49،5 | 114،3 | 4 | 22،2 | 3،100 |
2 " | 165.1 | 25،4 | 92.1 | 84.1 | 62،0 | 127،0 | 8 | 19،0 | 3700 |
2 1/2 " | 190،5 | 28،6 | 104،8 | 100،0 | 74،7 | 149،2 | 8 | 22،2 | 5400 |
3 " | 209،5 | 31،7 | 127،0 | 117،5 | 90.7 | 168،3 | 8 | 22،2 | 7،300 |
3 1/2 " | 228،6 | 34،9 | 139،7 | 133،3 | 103.4 | 184،1 | 8 | 25،4 | 8،900 |
4 " | 273،0 | 38،1 | 157،2 | 152،4 | 116،1 | 215،9 | 8 | 25،4 | 11،800 |
5 " | 330،2 | 44.4 | 185،7 | 188،9 | 143،8 | 266،7 | 8 | 28،6 | 24،500 |
6 " | 355،6 | 47،6 | 215،9 | 222،2 | 170.7 | 292،1 | 12 | 28،6 | 29،500 |
8 " | 419،1 | 55،6 | 269،9 | 273،0 | 221،5 | 349،2 | 12 | 31،7 | 43،000 |
10 " | 508،0 | 63،5 | 323،8 | 342،8 | 276،3 | 431،8 | 16 | 34،9 | 70،000 |
12 " | 558،8 | 66.7 | 381،0 | 400،0 | 327،1 | 488،9 | 20 | 34،9 | 86،000 |
14 " | 603،2 | 69.8 | 412،7 | 431،8 | 359،1 | 527،0 | 20 | 38،1 | 100،000 |
16 " | 685،8 | 76،2 | 469،9 | 495،3 | 410،5 | 603،2 | 20 | 41،3 | 142،000 |
18 " | 742،9 | 82.5 | 533،4 | 546،1 | 461،8 | 654،0 | 20 | 44.4 | 175،000 |
20 " | 812،8 | 88،9 | 584،2 | 609،6 | 513،1 | 723،9 | 24 | 44.4 | 232،000 |
22 " | 869،9 | 95.2 | 641،2 | 666،7 | 564،4 | 777،9 | 24 | 47،6 | 292،000 |
24 " | 939،8 | 101،6 | 692،1 | 717،5 | 615،9 | 838،2 | 24 | 50.8 | 330،000 |
توجه داشته باشید: 1. فلنج های کلاس 600 به غیر از لپ مشترک با 0.25 (6.35 میلی متر) صورت افزایش یافته است، که در "ضخامت" (C) و "طول از طریق مرکز" (Y1)، (Y3) گنجانده نشده است. 2. برای لغزش، سیم پیچ، سوکت جوش و لبه های مشترک فلنج، هاب ها می توانند به شکل عمودی از پایه به بالا و یا در حدود 7 درجه سانتیگراد شکل. 3. فلنج های نازک ممکن است با همان محفظه ای که برای فلنج لغزش یا بدون توپی استفاده می شود ساخته شود. 4. سطح واشر و عقب (سطح بلبرینگ) در سطح 1 درجه به صورت موازی ساخته می شوند. برای انجام موازی بودن، مواجهه با نقطه ای بر اساس MSS SP-9 انجام می شود، بدون کاهش ضخامت (C). 5. ابعاد ابعاد 1/2 تا 3/1/2 همانند فلنج کلاس 400 است. 6. عمق سوکت (D) توسط ANSI B 16.5 تنها در اندازه های 3 اینچ پوشش داده می شود، بیش از 3 اینچ در گزینه سازنده است. |
ظرفیت تولید و جزئیات خرید | ||
1 | ابعاد فلنج DN15 - DN2000 (1/2 "- 80")، فلنج جعلی. | |
2 | فولاد کربن مواد: ASTM A105، A181، A350 LF1، A350LF2، A350LF3، A36، A234 WPB، Q235B، 20 #، 20Mn و غیره | |
3 | فولاد ضد زنگ مواد: ASTM A182 F304، F304L، F316، F316L، F321 و غیره | |
4 | ضد زنگ فلنج: ضد زنگ روغن، رنگ سیاه، پوشش رنگ زرد، گالوانیزه داغ گالوانیزه، گالوانیزه و غیره | |
5 | خروجی ماهانه: 3000 تن در هر ماه. | |
6 | شرایط تحویل: CIF، CFR، FOB، EXW. | |
7 | شرایط پرداخت: انتقال سیم (T / T)، غیرقابل برگشت L / C در هنگام دید و غیره | |
8 | حداقل مقدار سفارش: 1Ton یا 100Pcs. | |
9 | ضمانت کیفیت: EN10204 3.1 گواهی، گواهی میل، بازرسی شخص ثالث، خدمات جایگزینی رایگان. |
