محل منبع: | چين |
---|---|
نام تجاری: | TOBO |
گواهی: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
شماره مدل: | 31254 1.4547 254 SMO |
مقدار حداقل تعداد سفارش: | 1pc |
قیمت: | US $ 10 - 100 / Kilogram |
جزئیات بسته بندی: | موارد چوبی پلاستیکی یا پالت چوبی با نوار فولادی یا به عنوان مورد نیاز مشتری |
زمان تحویل: | 30 روز پس از دریافت پیش پرداخت 30٪ توسط T / T یا LC |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 50 تن / تن در هر ماه |
تایپ کنید: | فلنج صفحه ای | OD: | 9.5 تا 219 میلی متر |
---|---|---|---|
رتبه بندی کلاس: | 150#~2500# | رو به رو: | RF (صورت برجسته)؛ FF (صورت صاف)؛ RTJ (مفصل نوع حلقه)؛ RJ (صورت مفصل حلقه) TG (صورت زبانه و شیار)؛ MF |
فرایند ساخت: | فشار، پرس، جعل، بازیگر و غیره. | بسته بندی: | کیس های چوبی، پالت، کیسه های نایلونی و یا طبق نیاز مشتریان |
MOQ: | 1 عدد | زمان تحویل: | 10-100 روز بسته به مقدار |
شرایط پرداخت: | L/C، T/T | حمل و نقل: | FOB تیانجین / شانگهای، CFR، CIF و غیره |
کاربرد: | اتصال خط لوله و شیرها | درمان سطحی: | ترشی، 2B، شماره 4، BA، خط مو، آینه |
برجسته: | فلنج و اتصالات فلزی,اتصالات جوش سوپاپ |

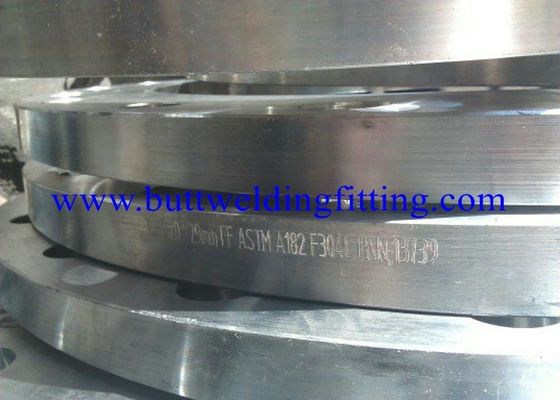

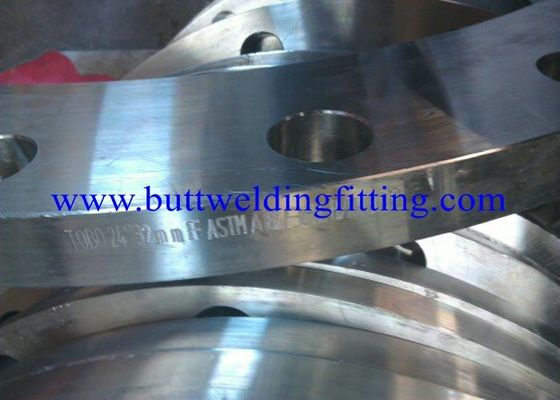

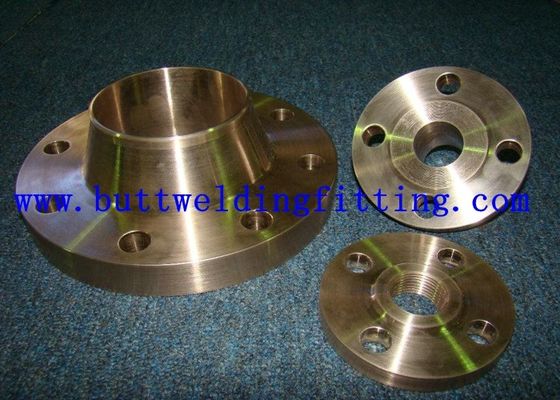

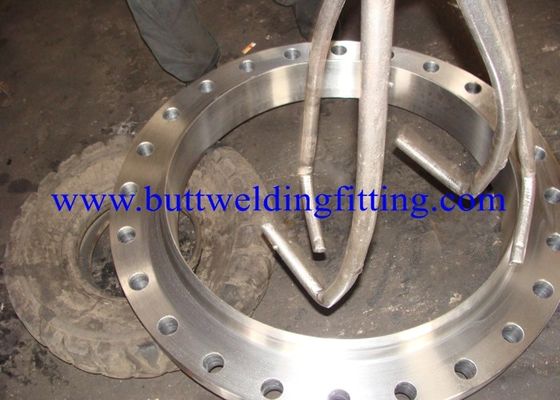

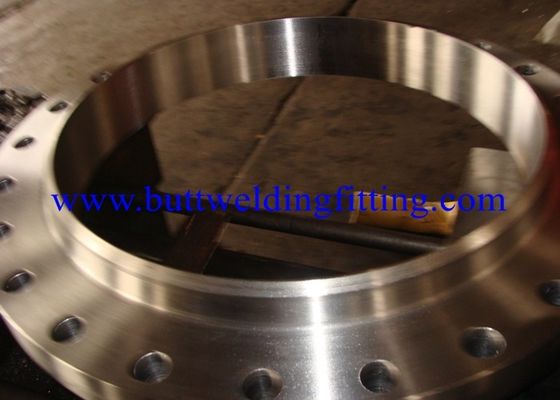

DIN 2633 PN16 FLANGE NECK WNRF کلاس 150 / Class300 / Class900
اندازه:
مواد:
استاندارد:
محل منبع:
شماره مدل:
استاندارد یا غیر استاندارد:
نام محصول:
نوع:
درمان سطحی:
تکنیک:
کاربرد:
اصطلاح تجارت
محدوده اندازه:
MOQ:
نمونه:
جزئیات بسته بندی:
1. پالت چوبی
2. کیسه بافته شده با ضد مرطوب
3. به عنوان مورد نیاز
جزئیات تحویل:
7-10 روز، با توجه به مقدار نهایی
ابعاد فلنج و تقریبی توده ها |
فلنج استاندارد آلمان DIN 2633 فلنج گردن جوشکاری؛ فشار نامی 16 | ||||||||||||||||
Vorschweißflansche DIN 2633 Nenndruck 16 | ||||||||||||||||
عروس à souder à collerette DIN 2633: نامزد 16 ساله | ||||||||||||||||
لوله | فلنج | گردن | چهره مطرح | پیچ ها | وزن | |||||||||||
(7،85 کیلوگرم در دسی مترمربع) | ||||||||||||||||
دارای رتبه | D1 | د | ب | ک | h1 | D3 | s | ر | h2 | D4 | f | سوراخ ها | موضوع | D2 | کیلوگرم | |
قطر | سری ایزو | سری DIN | ||||||||||||||
15 | - | 20 | 95 | 14 | 65 | 35 | 30 | 2 | 4 | 6 | 45 | 2 | 4 | م 12 | 14 | 0،648 |
21،3 | - | 32 | ||||||||||||||
20 | - | 25 | 105 | 16 | 75 | 38 | 38 | 2،3 | 4 | 6 | 58 | 2 | 4 | م 12 | 14 | 0،952 |
26،9 | - | 40 | ||||||||||||||
25 | - | 30 | 115 | 16 | 85 | 38 | 42 | 2،6 | 4 | 6 | 68 | 2 | 4 | م 12 | 14 | 1،14 |
33.7 | - | 45 | ||||||||||||||
32 | - | 38 | 140 | 16 | 100 | 40 | 52 | 2،6 | 6 | 6 | 78 | 2 | 4 | م 16 | 18 | 1،69 |
42،4 | - | 56 | ||||||||||||||
40 | - | 44.5 | 150 | 16 | 110 | 42 | 60 | 2،6 | 6 | 7 | 88 | 3 | 4 | م 16 | 18 | 1،86 |
48،3 | - | 64 | ||||||||||||||
50 | - | 57 | 165 | 18 | 125 | 45 | 72 | 2،9 | 6 | 8 | 102 | 3 | 4 | م 16 | 18 | 2،53 |
60،3 | - | 75 | ||||||||||||||
65 | 76،1 | - | 185 | 18 | 145 | 45 | 90 | 2،9 | 6 | 10 | 122 | 3 | 4 | م 16 | 18 | 3.06 |
80 | 88،9 | - | 200 | 20 | 160 | 50 | 105 | 3،2 | 8 | 10 | 138 | 3 | 8 | م 16 | 18 | 3،7 |
100 | - | 108 | 220 | 20 | 180 | 52 | 125 | 3،6 | 8 | 12 | 158 | 3 | 8 | م 16 | 18 | 4،62 |
114،3 | - | 131 | ||||||||||||||
125 | - | 133 | 250 | 22 | 210 | 55 | 150 | 4 | 8 | 12 | 188 | 3 | 8 | م 16 | 18 | 6،3 |
139،7 | - | 156 | ||||||||||||||
150 | - | 159 | 285 | 22 | 240 | 55 | 175 | 4،5 | 10 | 12 | 212 | 3 | 8 | M 20 | 22 | 7،75 |
168،3 | - | 184 | ||||||||||||||
(175) | 193،7 | - | 315 | 24 | 270 | 60 | 210 | 5،4 | 10 | 12 | 242 | 3 | 8 | M 20 | 22 | 9،85 |
200 | 219،1 | - | 340 | 24 | 295 | 62 | 235 | 5،9 | 10 | 16 | 268 | 3 | 12 | M 20 | 22 | 11 |
250 | - | 267 | 405 | 26 | 355 | 70 | 285 | 6،3 | 12 | 16 | 320 | 3 | 12 | م 24 | 26 | 15،6 |
273 | - | 292 | ||||||||||||||
300 | 323،9 | - | 460 | 28 | 410 | 78 | 344 | 7،1 | 12 | 16 | 378 | 4 | 12 | م 24 | 26 | 22 |
350 | 355،6 | - | 520 | 30 | 470 | 82 | 390 | 8 | 12 | 16 | 438 | 4 | 16 | م 24 | 26 | 31،2 |
- | 368 | 28،8 | ||||||||||||||
400 | 406،4 | - | 580 | 32 | 525 | 85 | 445 | 8 | 12 | 16 | 490 | 4 | 16 | م 27 | 30 | 39،3 |
- | 419 | 36،3 | ||||||||||||||
(450) | 457 | - | 640 | 34 | 585 | 85 | 490 | 8 | 12 | 16 | 550 | 4 | 20 | م 27 | 30 | 44.3 |
500 | 508 | - | 715 | 34 | 650 | 90 | 548 | 8 | 12 | 16 | 610 | 4 | 20 | م 30 | 33 | 61 |
600 | 610 | - | 840 | 36 | 770 | 95 | 652 | 8،8 | 12 | 18 | 725 | 5 | 20 | م 33 | 36 | 75،4 |
700 | 711 | - | 910 | 36 | 840 | 100 | 755 | 8،8 | 12 | 18 | 795 | 5 | 24 | م 33 | 36 | 77 |
800 | 813 | - | 1025 | 38 | 950 | 105 | 855 | 10 | 12 | 20 | 900 | 5 | 24 | م 36 | 39 | 101 |
900 | 914 | - | 1125 | 40 | 1050 | 110 | 955 | 10 | 12 | 20 | 1000 | 5 | 28 | م 36 | 39 | 122 |
1000 | 1016 | - | 1255 | 42 | 1170 | 120 | 1058 | 10 | 16 | 22 | 1115 | 5 | 28 | م 39 | 42 | 162 |
توجه داشته باشید: 1. با توجه به DIN 2526 صورت تخت: فرم A، صورت بدون نیاز فرم B، چهره RZ = 160، ماشین (بدون نرم و صاف از 40μm) چهره مطرح: فرم C، چهره RZ = 160، ماشین (بدون سیال از 40μm) فرم D، صورت Rz = 40، ماشینکاری شده فرم E، چهره RZ = 16، ماشینکاری شده 2. زبان و شیار با توجه به DIN 2512 فرم F، زبان فرم N، شیار 3. مرد و زن با توجه به DIN 2513، DIN 2514 فرم V13، V14، مرد فرم R13، R16، زن 4. Chemfering برای بسته بندی دیافراگم جوش، PN64-PN400، با توجه به DIN 2695 5. مواجه شدن به اتصالات لنز شکل، PN64-PN400، طبق DIN 2696 |
ظرفیت تولید و جزئیات خرید | ||
1 | ابعاد فلنج DN15 - DN2000 (1/2 "- 80")، فلنج جعلی. | |
2 | فولاد کربن مواد: RST37.2، C22.8، S235JR، ST37، P235GH، P245GH، P250GH، ASTM A105 | |
3 | فولاد ضد زنگ مواد: ASTM A182 F304، F304L، F316، F316L، F321 و غیره | |
4 | ضد زنگ فلنج: ضد زنگ روغن، رنگ سیاه، پوشش رنگ زرد، گالوانیزه داغ گالوانیزه، گالوانیزه و غیره | |
5 | خروجی ماهانه: 3000 تن در هر ماه. | |
6 | شرایط تحویل: CIF، CFR، FOB، EXW. | |
7 | شرایط پرداخت: انتقال سیم (T / T)، غیرقابل برگشت L / C در هنگام دید و غیره | |
8 | حداقل مقدار سفارش: 1Ton یا 100Pcs. | |
9 | ضمانت کیفیت: EN10204 3.1 گواهی، گواهی میل، بازرسی شخص ثالث، خدمات جایگزینی رایگان. | |
10 | شرایط بیشتری را در بازار فلنج پیدا کنید. |
