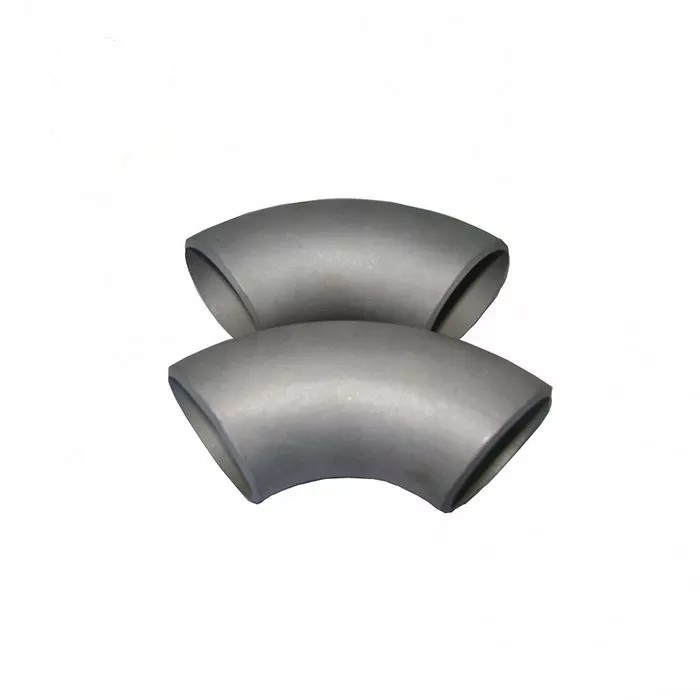

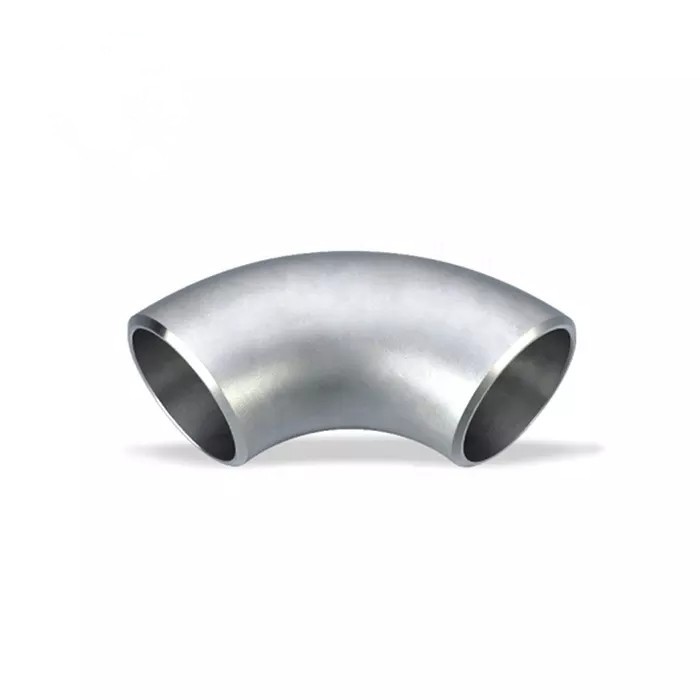

اتصال لوله زانویی 90 درجه فولاد ضد زنگ 304 رزوه ای NPT

زانویی لوله‌ای استیل ضد زنگ 304 با رزوه NPT 90 درجه

این زانویی لوله‌ای استیل ضد زنگ 304 با رزوه NPT 90 درجه یک اتصالات لوله‌ای مهندسی شده با دقت است که برای تغییر جهت جریان در سیستم‌های لوله‌کشی رزوه دار طراحی شده است. این زانویی با استفاده از ریخته‌گری دقیق مطابق با مشخصات ASTM A351 CF8 تولید شده است و با کلاس فشار 150 عملکرد قابل اطمینان و بدون نشتی را ارائه می‌دهد. جنس استیل ضد زنگ 304 مقاومت عالی در برابر اکسیداسیون و خوردگی در محیط‌های آب شیرین، شهری و مواد شیمیایی سبک را فراهم می‌کند و این زانویی رزوه دار را به گزینه‌ای ارجح در کاربردهای لوله‌کشی، تصفیه آب، فرآوری مواد غذایی و انتقال سیالات صنعتی عمومی تبدیل می‌کند.

هر زانویی رزوه دار NPT تحت بازرسی ابعادی 100% قرار می‌گیرد تا انطباق آن با استانداردهای رزوه ANSI B1.20.1 تأیید شود. پیکربندی 90 درجه امکان مسیریابی کارآمد لوله‌ها را در اطراف موانع و از فضاهای محدود فراهم می‌کند. فرآیند ریخته‌گری دقیق ضخامت دیواره یکنواخت و سطوح داخلی صاف را تضمین می‌کند که باعث کاهش تلاطم و افت فشار در زانویی می‌شود. برای نصاب‌ها و طراحان سیستم که به دنبال راه‌حلی قابل اعتماد برای اتصالات رزوه دار هستند، این زانویی استیل ضد زنگ 304 یکپارچگی مواد را با تولید دقیق ترکیب می‌کند.

مشخصات فنی

مزایای کلیدی و حوزه‌های کاربرد

• آب‌بندی رزوه قابل اعتماد: رزوه مخروطی NPT هنگام مونتاژ صحیح با درزگیر رزوه یا نوار PTFE، یک آب‌بندی مکانیکی با سفت شدن تدریجی ایجاد می‌کند و عملکرد بدون نشتی را تحت شرایط فشار نامی تضمین می‌کند.
• سازگاری متنوع با سیالات: استیل ضد زنگ 304 در برابر آب، بخار، اسیدهای ملایم، محلول‌های قلیایی، سیالات گرید غذایی و سیالات صنعتی عمومی بدون تخریب یا آلودگی مقاومت می‌کند.
• نصب آسان در محل: اتصالات رزوه دار نیاز به تجهیزات جوشکاری یا مهارت‌های تخصصی را از بین می‌برد و زمان نصب و هزینه‌های نیروی کار را برای مونتاژ میدانی و عملیات نگهداری کاهش می‌دهد.
• سیستم‌های لوله‌کشی و تهویه مطبوع: ایده‌آل برای شبکه‌های لوله‌کشی تجاری و مسکونی، حلقه‌های گرمایش هیدرونیک، مدارهای آب سرد شده و سیستم‌های توزیع هوای فشرده که نیاز به اتصال رزوه دار دارند.
• تأسیسات تصفیه آب: مناسب برای خطوط تغذیه اسمز معکوس، اسکیدهای فیلتراسیون، پنل‌های دوزینگ شیمیایی و توزیع آب فرآیندی که هم اتصالات NPT و هم مقاومت در برابر خوردگی مورد نیاز است.
• فرآوری مواد غذایی و نوشیدنی: الزامات بهداشتی را برای سطوح تماس با محصول در لوله‌کشی تولید لبنیات، آبجوسازی، نوشیدنی و مواد غذایی با قابلیت جداسازی آسان برای پروتکل‌های تمیز کردن CIP برآورده می‌کند.
• انتقال سیالات صنعتی: سازگار با خطوط انتقال روغن روان کننده، سیال هیدرولیک، خنک کننده و سیالات شیمیایی غیر تهاجمی در کارخانه‌های تولیدی و تأسیسات فرآیندی.
• سیستم‌های کمکی دریایی: مناسب برای لوله‌کشی آب شیرین، آب ته‌نشینی، آب بالاست و شستشوی عرشه در کشتی‌ها که استیل 304 مقاومت کافی در برابر حفره‌زایی را در محیط‌های بالای عرشه فراهم می‌کند.

سوالات متداول

س: تفاوت بین اتصالات زانویی رزوه دار NPT و BSP چیست؟

پاسخ: رزوه های NPT (National Pipe Taper) دارای زاویه رزوه 60 درجه با پروفیل مخروطی مطابق با ANSI B1.20.1 هستند که از طریق تغییر شکل رزوه، آب‌بندی فشار قوی ایجاد می‌کنند. رزوه های BSP (British Standard Pipe) از زاویه 55 درجه با انواع موازی یا مخروطی مطابق با ISO 7/1 استفاده می‌کنند. NPT استاندارد غالب در آمریکای شمالی است، در حالی که BSP در بازارهای اروپا، آسیا و کشورهای مشترک المنافع غالب است. این دو استاندارد رزوه قابل تعویض نیستند و استفاده از زانویی رزوه دار مطابق صحیح از گالینگ و نشتی جلوگیری می‌کند. اتصالات زانویی رزوه دار NPT ما مطابق با تلرانس‌های دقیق ANSI برای سازگاری متقابل قابل اعتماد با نوک پستان‌ها، کوپلینگ‌ها و شیرهای استاندارد NPT تولید می‌شوند.

س: آیا این زانویی رزوه دار استیل ضد زنگ 304 را می‌توان برای کاربردهای بخار با دمای بالا استفاده کرد؟

پاسخ: بله، زانویی رزوه دار استیل ضد زنگ 304 برای سرویس مداوم تا دمای 538 درجه سانتیگراد (1000 درجه فارنهایت) رتبه‌بندی شده است و آن را برای خطوط بخار اشباع در محدوده فشار-دمای کلاس 150 مناسب می‌سازد. با این حال، برای سیستم‌های بخار با فشار بیش از 200 psi یا با چرخه حرارتی مکرر، توصیه می‌کنیم از انواع استیل ضد زنگ 316 ما برای مقاومت در برابر خزش بهبود یافته و ایمنی در برابر ترک خوردگی تنشی کلریدی استفاده کنید. انتخاب درزگیر رزوه برای کاربردهای بخار حیاتی است؛ ترکیبات مبتنی بر گرافیت یا نوارهای PTFE با دمای بالا که بالاتر از 260 درجه سانتیگراد رتبه‌بندی شده‌اند، برای حفظ یکپارچگی آب‌بندی در چرخه‌های انبساط و انقباض حرارتی توصیه می‌شوند.

س: چه درزگیر رزوه یا روش نصب را برای اتصالات رزوه دار NPT توصیه می‌کنید؟

پاسخ: ما توصیه می‌کنیم قبل از مونتاژ، 2-3 دور نوار درزگیر رزوه PTFE (در جهت عقربه‌های ساعت هنگام مشاهده از انتهای رزوه) یا یک درزگیر رزوه لوله بی‌هوازی مناسب را روی رزوه های داخلی NPT اعمال کنید. اتصال را با دست سفت کنید، سپس 1.5 تا 2 دور اضافی با آچار اعمال کنید تا محکم شود. از سفت کردن بیش از حد خودداری کنید، زیرا می‌تواند باعث گالینگ شدن رزوه های استیل ضد زنگ یا ترک خوردن ریخته‌گری شود. برای کاربردهای حیاتی، پس از نصب باید یک تست فشار هیدرواستاتیک در 1.5 برابر فشار کاری برای تأیید یکپارچگی آب‌بندی انجام شود. هرگز از درزگیر رزوه روی رزوه های داخلی استفاده نکنید، زیرا این امر می‌تواند در درگیری صحیح اختلال ایجاد کند.
