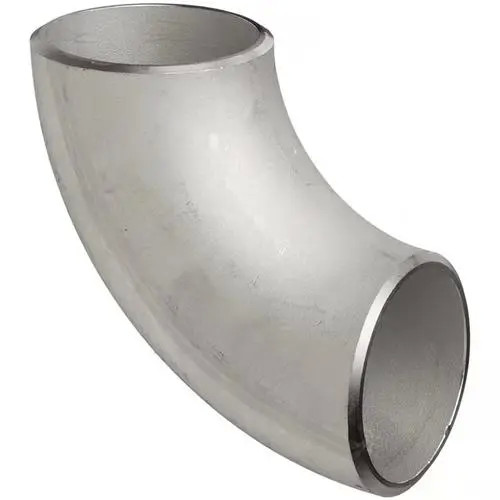

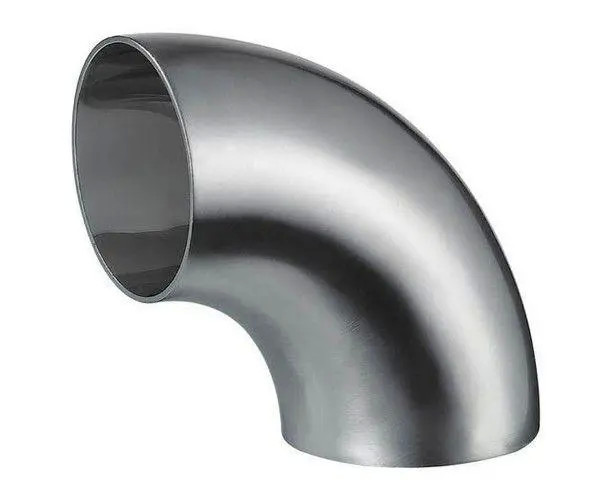

6000LBS فشار بالا جعل فولاد ضد زنگ لوله آرنج نصب

6000LBS فشار بالا جعل فولاد ضد زنگ لوله آرنج نصب

در6000 پوند فشار بالا تقلا شده از فولاد ضد زنگنشان دهنده اوج توانایی فشار در طراحی فیت های جوش رشته ای و سوکت است.ASTM A182 F316فولاد ضد زنگ با استفاده ازجعل بستهاین دستگاه در برابر فشار های فوق العاده ای مقاومت می کند6 هزار پوند در هر اينچ مربعدر دمای محیط. فرآیند جعل ساختار دانه مواد را در امتداد محور مناسب قرار می دهد و منافذ و نقص های داخلی را که معمولاً در لوازم ریخته شده یافت می شود از بین می برد.این مزیت متالورژیک به طور مستقیم به مقاومت در برابر خستگی برتر و عملکرد طولانی مدت قابل اعتماد در شرایط بار فشار چرخه ای که در واحدهای نیروی هیدرولیکی دیده می شود، تبدیل می شود، درختان کریسمس در ساحل، شلنگ های تزریق شیمیایی با فشار بالا و سیستم های انبوه آب عمیق.

هر پای جوش سوکت آرنج با فشار بالا به دقت ماشینکاری شده است تاASME B1611تحمل ابعاد، اطمینان از متناسب بودن سازگار با برنامه 80 و برنامه 160 لوله. درجه فولاد ضد زنگ 316، حاوی 2-3٪ مولیبدن،مقاومت قابل توجهی نسبت به خوردگی حفره ای و شکاف ناشی از کلرید در مقایسه با 304 را افزایش می دهد، که این آرنج جعل شده را انتخاب قطعی برای محیط های صنعتی دریایی، دریایی و ساحلی می کند.PMI (شناختی مثبت مواد)آزمایش بر روی هر دسته از گرما، آزمایش هیدروستاتیک پوسته با فشار 1.5 برابر فشار نامی، وبررسی نفوذ کننده مایعاز سطوح بحرانی بر اساس الزامات بخش V ASME برای تشخیص هرگونه قطعیت سطحی که می تواند یکپارچگی فشار را به خطر بیندازد.

مشخصات فنی

مزایای کلیدی و زمینه های کاربرد

• ظرفیت فشار فوق العاده:درجه بندی 6000LBS امکان استفاده در مدار های هیدرولیکی فوق فشار بالا، خطوط کنترل سر چاه،و لوله های زیر دریایی که در آن لوازم استاندارد کلاس 3000 برای پوشش عملیاتی کوچک هستند.
• صداقت جعل بسته شده:جريان دانه هاي جعل شده از محور آرنج پيروي مي کندارائه تا 30٪ مقاومت در برابر خستگی بالاتر در مقایسه با معادلات ریخته های سرمایه گذاری و تقریباً از بین بردن خطر مسیرهای نشت مربوط به منافذ داخلی.
• ۳۱۶ حفاظت از خوردگی با مولیبدنوم:2- 3 درصد مولیبدن در فولاد ضد زنگ 316 مقاومت انتقادی نسبت به خوردگی حفره ای در محیط های حاوی کلرید، از جمله مناطق اسپری آب دریا، مناطق پردازش شیمیایی،و تاسیسات صنعتی ساحلی.
• واحد های نیروی هیدرولیکی:ضروری برای اتصال خطوط تخلیه پمپ با فشار بالا به بانک های انبوه کننده، انبوه کننده های شیر کنترل جهت و مدارهای تقویت کننده که در فشار بیش از 350 بار (5000 psi) کار می کنند.
• پلتفرم های نفت و گاز دریایی:در لوله های فرآیند بالا، سیستم های تزریق شیمیایی، کنترل هیدرولیک،و لوله های ابزار سر چاه که فولاد ضد زنگ 316 با الزامات صلاحیت مواد NORSOK M-650 مطابقت دارد.
• تزریق مواد شیمیایی با فشار بالا:مناسب برای خطوط تزریق متانول، مهار کننده خوردگی و مهار کننده مقیاس که در فشارهای تا 6000 psi در واحد های پالایشگاه و فرآیند پتروشیمی کار می کنند.
• سیستم های زیردریایی آب عمیق:سازگاری با لوله های زیر دریایی از فولاد ضد زنگ 316 و سوپر دوپلکس در پوسته های متنوع، پایانه های پایپ لاین (PLETs) و سیستم های اتصال جریان برای عمق آب بیش از 3000 متر.
• دستگاه های تست هیدروستاتیک:استفاده می شود در آزمایش فشار مجموعه های انبوهی برای شیرها، محرک ها و ابزارهای سوراخ پایین که در آن خود نصب باید از فشار آزمون تجهیزات مورد ارزیابی بیشتر باشد.

پرسش های مکرر

سوال: تفاوت بین درجه فشار 3000LBS و 6000LBS برای آرنج های جوش سوکت جعل شده چیست؟

ج: نامگذاری 6000LBS نشان می دهد که دستگاه برای حداکثر فشار کاری 6000 psi در دمای محیط، که دو برابر درجه بندی 3000LBS است، تعیین شده است.این درجه بالاتر از طریق افزایش ضخامت دیوار به دست می آید، افزایش نسبت کاهش جعل و الزامات سختگیرانه تر بررسی غیر مخرب.یک آرنج جوش سوکت 6000LBS را می توان از نظر بصری از 3000LBS با بخش دیواری قابل توجهی سنگین تر و عمق سوکت بزرگتر تشخیص داددر هنگام انتخاب بین این دو، فشار طراحی سیستم، الزامات فاکتور ایمنی بر اساس کد ASME B31.3 Process Piping،و برنامه لوله (Sch 160 یا XXS برای سرویس 6000LBS) باید همه با هم در نظر گرفته شود6000LBS خمیده استیل ضد زنگ آرنج انتخاب استاندارد برای سیستم های هیدرولیکی با فشار بالا است که در آن فشار های کار حداکثر به طور منظم بیش از 3000 psi است.

س: چگونه اتصال جوش سوکت عملکرد ضد نشت را تحت شرایط 6000 psi تضمین می کند؟

A: اتصال جوش سوکت یک جوش فیله بین لوله OD و محور سوکت فیتینگ آرنج ایجاد می کند.6 میلی متر) شکاف بین پایان لوله و کف سوکت اجازه می دهد تا برای گسترش حرارتی از لوله در طول جوش بدون ایجاد یک ترک آغازگر افزایش استرس. جوش فیله محوری حاصل از مهر و موم نفوذ کامل با قدرت بیش از فشار انفجار لوله را فراهم می کند.پس از جوش معاینه نفوذ مایع بر اساس بخش V ASME ماده 6 بر روی تمام اتصالات جوش سوکت در تاسیسات ما انجام می شود برای تأیید عدم وجود ترک های سطحیبرای کاربردهای سرویس ترش در محیط های حاوی H2S،ما روش های جوشکاری کنترل شده با سختی NACE MR0175/ISO 15156 را برای جلوگیری از ترک شدن فشار سولفید در منطقه تحت تاثیر گرما از این دستگاه آرنج با فشار بالا استفاده می کنیم.

س: آیا این آرنج ساختگی 6000LBS می تواند با ردیابی کامل مواد و بازرسی شخص ثالث عرضه شود؟

A: مطمئنا. هر آرنج فولاد ضد زنگ ساخته شده با یک گزارش آزمایش مواد EN 10204 نوع 3.1 ارائه شده است که ترکیب شیمیایی، خواص مکانیکی (قوه کشش، قدرت کشش،کشش، کاهش مساحت) و مقادیر ضربه Charpy V-notch در دمای آزمایش مشخص شده. ردیابی کامل دسته حرارت از گواهینامه فولاد اولیه از طریق جعل حفظ می شود.درمان گرماما از سازمان های بازرسی شخص ثالث از جمله بیورو ویرتا، DNV، لویدز ریست، SGS و TUV برای شاهد بودن آزمایش های هیدروستاتیک، تایید PMI،کنترل ابعاد، و روش های NDE در تاسیسات ما.گزینه های اضافی NDE از جمله بررسی رادیوگرافیک (RT) و آزمایش فوق صوت (UT) می تواند بر اساس درخواست برای برنامه های کاربردی آرنج شکن خدمات حیاتی انجام شود.
