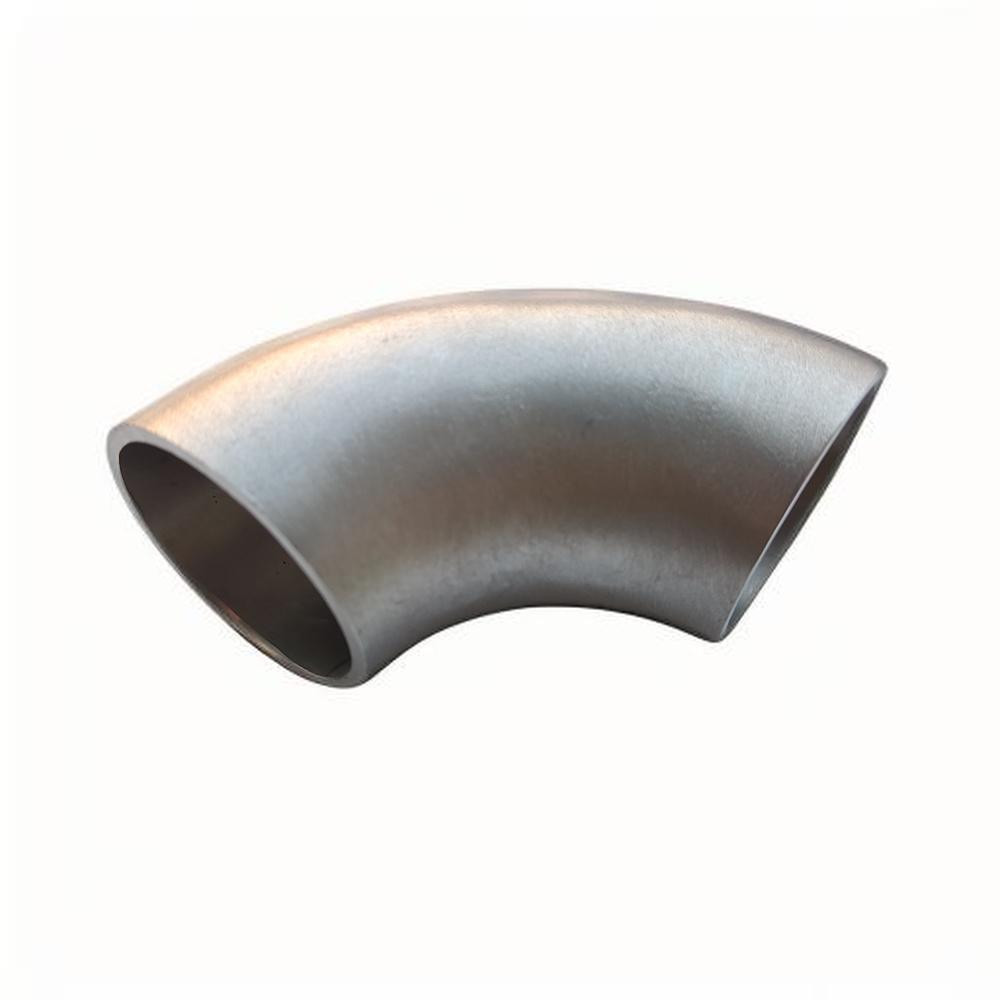

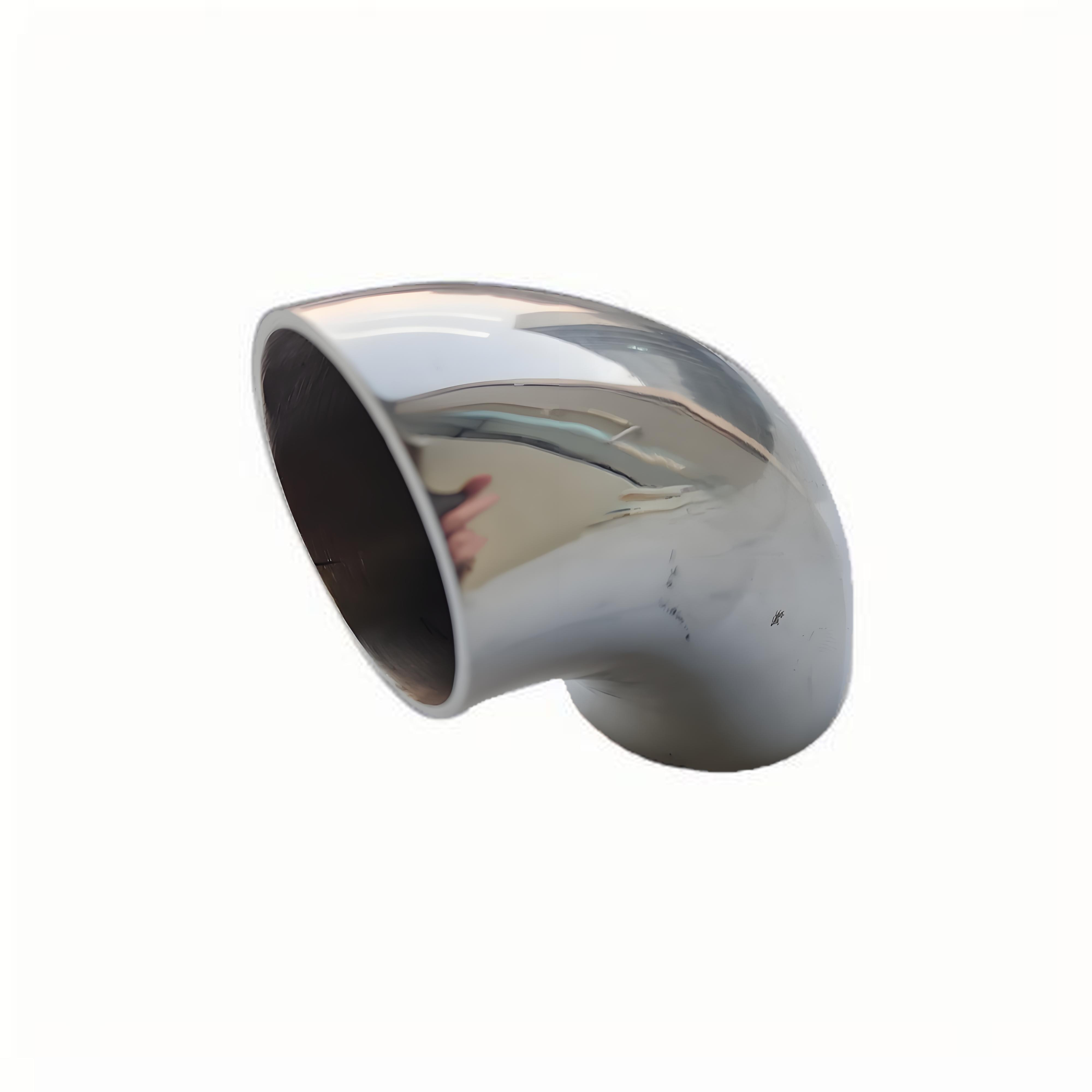

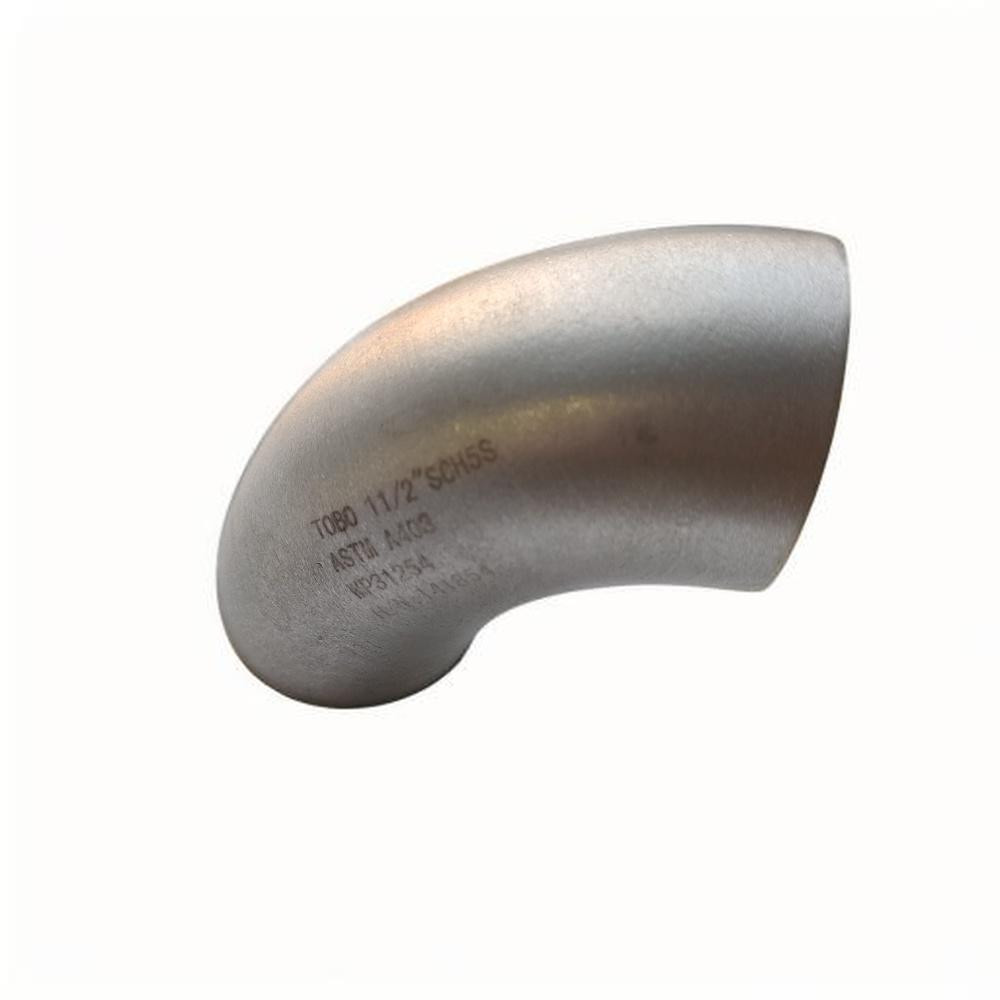

زانوی ۹۰ درجه فولاد ضد زنگ ۳۱۶ آنیل شده در محل شعاع بلند ASTM A403

محلول گرم 316 فولاد ضد زنگ 90 درجه LR آرنج ASTM A403

درمحلول گرم 316 فولاد ضد زنگ 90 درجه شعاع بلند آرنجتولید شده با رعایت کاملASTM A403 WP316-S، برای سیستم های لوله کشی فرآیند حیاتی طراحی شده است که در آن مقاومت در برابر خوردگی بین دانه ای بسیار مهم است.درمان گرمی از طریق جوشاندن محلولدر ۱۰۴۰ درجه سانتیگراد (۱۹۰۴ درجه فارنهایت) و پس از آن با آب سریع، گرده های کربید کروم که در حاشیه دانه ها در طول جوش و یا عملیات شکل گیری گرم شکل می گیرند، حل می شود.این بازسازی متالورژیک میکروسروتراژ آستنیتی را دوباره همگن می کند، به طور موثر حساسیت مجدد مواد و بازگرداندن مقاومت ذاتی آن در برابر حمله بین دانه ای در محیط های فرآیند اسیدی.و تاسیسات پتروشیمی که سیستم های لوله کشی با اسیدهای ارگانیک داغ مواجه می شوند، رسانه های اکسید کننده و جریان های فرآیند حاوی کلرید، این تثبیت آرنج جوش باطنی یکپارچگی قابل اعتماد طولانی مدت را ارائه می دهد که جایگزین های غیر گرم شده نمی توانند مطابقت داشته باشند.

هندسه شعاع طولانی (R = 1.5D) این آرنج حل شده فراهم می کند یکتغییر تدریجی در جهت جریان که فرسایش ناشی از آشفتگی و از دست دادن فشار را در مقایسه با پیکربندی های شعاع کوتاه به حداقل می رساند. هر لوازم متناسب با ASTM A403 مورد آزمایش قرار می گیردآزمایش IGC (آبرسانی بین دانه ای)بر اساس ASTM A262 Practice E (Strauss Test) برای تأیید اینکه فرآیند گرم کردن محلول مقاومت حساسیت مورد نیاز را به دست آورده است.9 ابعادبرای مهندسان که سیستم های لوله کشی را بر اساس ASME B31.3 Process Piping یا ASME B31 مشخص می کنند1 کد های لوله های برق، این محلول 316 لاستیک استیل مرفه نشان می دهد یک راه حل کاملا سازگار با کد، قابل ردیابی، و مستند مناسب است.

مشخصات فنی

مزایای کلیدی و زمینه های کاربرد

• مقاومت به خوردگی بین دانه ها:فرآیند گرم کردن محلول در ۱۰۴۰ درجه سانتیگراد و پس از آن خاموش کردن سریع، کربیدهای کرومیوم را که در مرز دانه ها سقوط کرده اند به طور کامل حل می کند.بازسازی لایه غیرفعال محافظ اکسید کرومیوم و از بین بردن حساسیت به حمله بین دانه ای در رسانه های اسیدی.
• عملکرد IGC تایید شده:هر دسته درمان گرمی تحت آزمایش ASTM A262 Practice E Strauss با استفاده از محلول سولفات مس سولفریک اسید است.عدم وجود ترک بین دانه ها پس از قرار گرفتن در معرض 15 ساعت و آزمایش خم 180 درجه نشان دهنده اثبات مستند مقاومت به حساسیت مجدد است.
• انطباق کامل با ASTM A403:آرنج حل شده با تمام الزامات ASTM A403 مطابقت دارد، از جمله ترکیب شیمیایی (C ≤ 0.08٪، Cr 16-18٪، Ni 10-14٪، Mo 2-3٪) ، خواص کشش (≥515 MPa UTS، ≥205 MPa YS) ،و معیارهای پذیرش آزمایش صاف کردن.
• کارخانه های پردازش شیمیایی:ضروری برای لوله های فرآیند حمل اسید استیک داغ، اسید فورمیک، اسید فسفوریک،و جریان های اسید آلی مخلوط در دمای تا 400 درجه سانتیگراد که در آن حساسیت 316 فولادی از طریق خوردگی بین دانه ها زود شکست می خورد.
• واحدهای هیدروپروسیسنگ پالایشگاه:در لوله های فاضلاب رآکتور با فشار بالا، سیستم های فراگیر فراکشنر استفاده می شود،و مدارهای پاک کننده آب ترش که ترکیب دمای بالا و محیط های حاوی H2S هم نیاز به جوشاندن محلول و هم نیاز به مطابقت با NACE MR0175 دارد.
• کارخانه های پتروشیمی اتیلن:مناسب برای آب خاموش کردن، شستشوی کاستیک، and pygas hydrogenation piping circuits where process-side corrosion combined with external insulation CUI (corrosion under insulation) conditions can drive intergranular attack in non-annealed fittings.
• داروسازی و مواد شیمیایی:انتخاب شده برای حلقه های خنک کننده ژاکت راکتور، لوله های بازیابی حلال،و سرپوش های توزیع تمیز در محل که تمیز کردن فرآیند دسته با محلول های اسیدی داغ در غیر این صورت می تواند منجر به حمله به مرز دانه در اجزای فولادی جوش خورده یا سرد شود.
• تعادل هسته ای کارخانه:استفاده می شود در آب خنک کننده کمکی، کنترل مواد شیمیایی و حجم و سیستم های پردازش زباله در نیروگاه های هسته ای،در صورتی که مواد گواهی شده ASTM A403 با قابلیت ردیابی کامل و گزارش های آزمایش IGC مطابق با مشخصات بخش III ASME اجباری است..

پرسش های مکرر

س: چرا جوشاندن محلول برای 316 آرنج فولاد ضد زنگ مورد استفاده در پردازش شیمیایی حیاتی است؟

A: در طول ساخت یک آرنج جوش، عمل شکل دادن گرم مواد را به محدوده دما حساسیت 425-870 ° C (800-1600 ° F) گرم می کند. در این محدوده،اتم های کروم با کربن در مرزهای دانه ها ترکیب می شوند تا رسوبات کربید کروم (Cr23C6) را تشکیل دهنداین رطوبت ها مناطق مرزی دانه های مجاور را از کروم کمتر از آستانه 12 درصد مورد نیاز برای غیرفعال بودن فولاد ضد زنگ کم می کنند.نتیجه یک میکروساختری است که در معرض محیط های فرآیند اسیدی در معرض خوردگی بین دانه ای استمحلول گرم کردن آرنج در ۱۰۴۰ درجه سانتیگراد این کربیدهای کرومیوم را به محلول بازمی گرداند.و خاموش کردن آب سریع کروم را در یک توزیع یکنواخت در سراسر ماتریس آستنیت قفل می کندبدون این درمان حرارتی، یک فلز 316 که به مواد شیمیایی در معرض قرار گرفته است، می تواند در عرض چند ماه از استفاده، از طریق حمله مرز دانه شکست بخورد، حتی اگر ترکیب مواد عمده قابل قبول به نظر برسد.

س: چگونه هندسه شعاع طولانی از لوله کشی در مقایسه با آرنج شعاع کوتاه بهره می برد؟

A: شعاع طولانی (R = 1.5D) حل آرنج شده حل یک انتقال مسیر جریان تدریجی در مقایسه با هندسه R = 1.0D کوتاه تر را فراهم می کند. برای برنامه های لوله کشی فرآیند،این منجر به کاهش فشار تقریباً 30٪ در هر دستگاه می شود.، کاهش سرعت فرسایش در جریان های باردار از رسوب یا ذرات و طول لمسی مستقیم کافی برای رادیوگرافی مناسب جوش محوری. شعاع طولانی استاندارد پیش فرض بر اساس ASME B31 است.3 و B31.1 برای لوله های فرآیند و برق مگر اینکه محدودیت های فضایی به طور خاص نیاز به یک شعاع کوتاه باشد.برای کارخانه های پردازش شیمیایی که در آن به حداقل رساندن انرژی پمپ و به حداکثر رساندن عمر تجهیزات اولویت های عملیاتی است، شعاع طولانی ASTM A403 مرفه ارائه می دهد قابل اندازه گیری کل هزینه مالکیت مزایای نسبت به همتای شعاع کوتاه خود را.

س: چه مدارکی همراه با هر مخمصه فولاد ضد زنگ 316 است؟

ج: هر دستگاه با یک بسته کامل گواهینامه EN 10204 نوع 3.1 ارائه می شود که شامل: (1) تجزیه و تحلیل ترکیب شیمیایی گرما با ردیابی به گواهینامه کارخانه است.,(2) نتایج آزمایش خواص مکانیکی (مقاومت کششی، مقاومت کششی، کشش در هنگام شکستگی و کاهش سطح)(3) نمودار دمای زمان گرم کردن محلول با مشخصات محیط خاموش، (4) گزارش آزمایش ASTM A262 Practice E IGC با تعیین موفقیت/شکست و پارامترهای آزمایش، (5) گزارش بازرسی ابعاد که مطابق با ASME B16.9 با توجه به OD است،ضخامت دیواربرای سفارشات مطابق با NACE MR0175،ما علاوه بر این نتایج آزمایش سختی (≤22 HRC حداکثر) و گواهی موافقت را ارائه می دهیم که تأیید می کند تمام الزامات خدمات ترش برای این دستگاه آرنج حل شده برآورده شده است..
